Excavaciones y Zanjas
Curso de autoinstrucción · MEATIC S.A.C. · “Ingeniería que cambia el mundo”Conceptos y marco normativo
Una zanja parece una tarea menor, pero un derrumbe puede sepultar a un trabajador en segundos: un metro cúbico de tierra pesa más de una tonelada. Todo empieza por entender de qué hablamos.

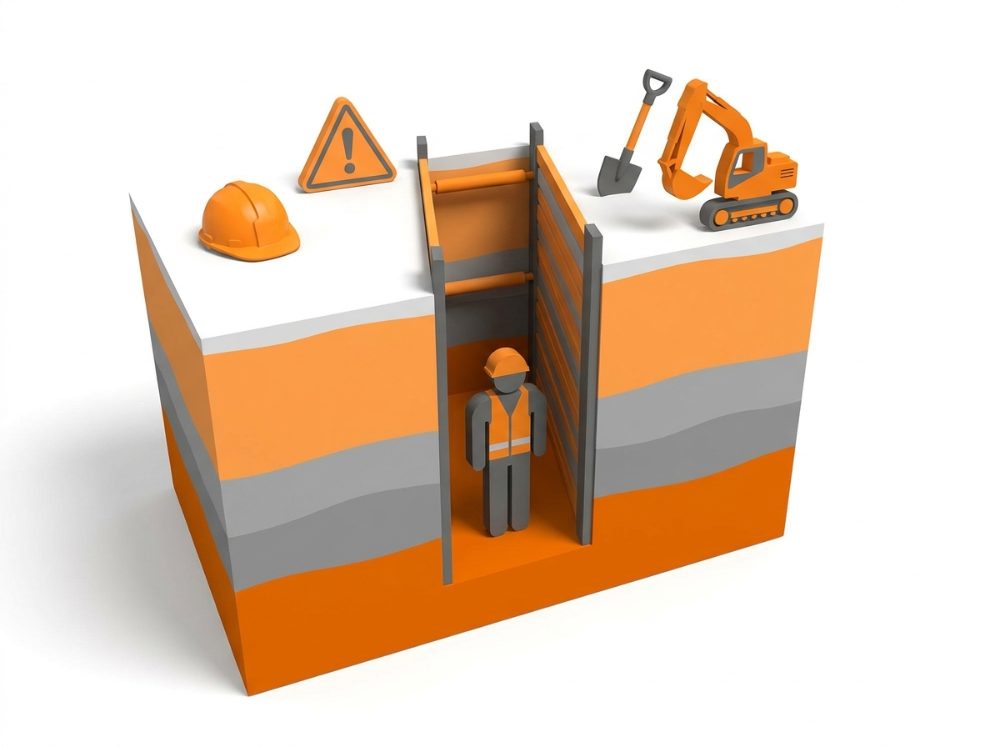

¿Qué es una excavación y una zanja?
Una excavación es toda remoción de tierra o roca para formar un frente abierto, agujero o cavidad. Una zanja es una excavación más profunda que ancha, larga y angosta, abierta en toda su longitud (para instalar o mantener servicios subterráneos).

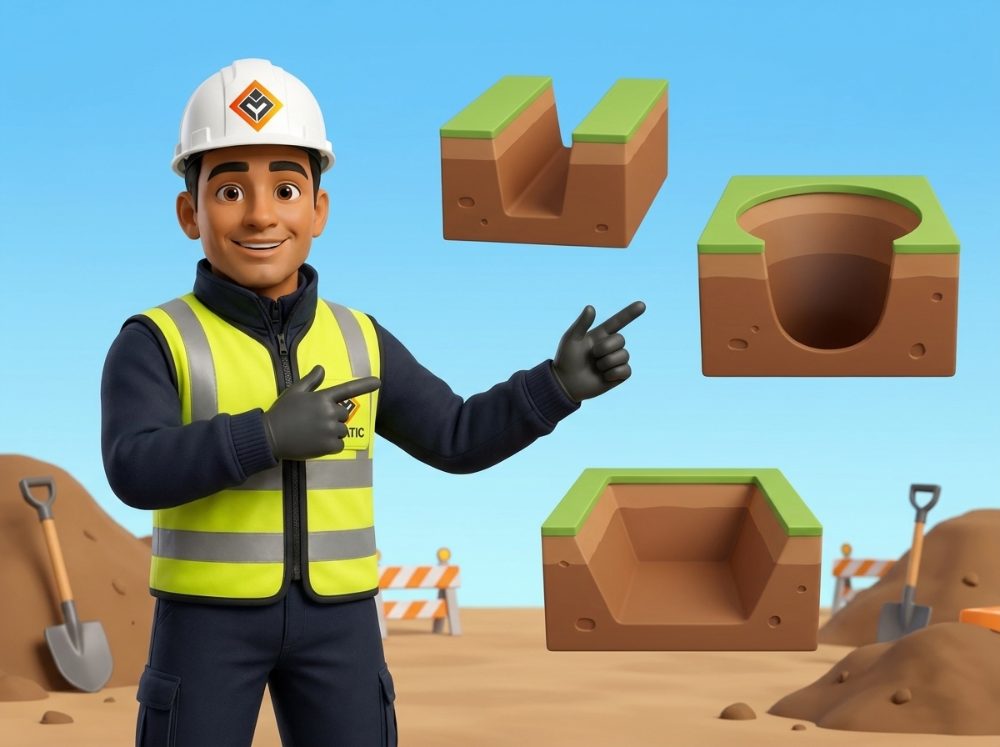

Tipos de excavación
Abierta
Frente abierto que varía en forma y tamaño.
Zanja
Larga, angosta y más profunda que ancha.
Pozo
Excavación vertical, más profunda que su ancho en superficie.
Galería / túnel
Abertura lateral o bajo estructuras; alto riesgo de atrapamiento.
- Ley 29783 y D.S. 005-2012-TR – Seguridad y Salud en el Trabajo.
- Norma G.050 – Seguridad durante la construcción.
- D.S. 024-2016-EM – Seguridad y salud ocupacional en minería.
- OSHA 29 CFR 1926 Subparte P e ISO 45001 (referencias internacionales).
- Una zanja es más profunda que ancha; un m³ de tierra pesa más de una tonelada.
- Hay excavaciones abiertas, zanjas, pozos y galerías/túneles.
- El trabajo en excavaciones es de alto riesgo y está regulado por la Ley 29783 y la Norma G.050.
- OSHA 1926 Subparte P es la referencia internacional en excavaciones.
No subestimes una zanja de "solo" 1,5 m. La tierra que cae no avisa y pesa toneladas: sepulta y asfixia en segundos. El tamaño engaña.
El terreno: tipos de suelo y por qué colapsa
El enemigo en una excavación es el propio terreno. Saber qué suelo tienes determina cuánto puede aguantar sin protección y cómo va a fallar.

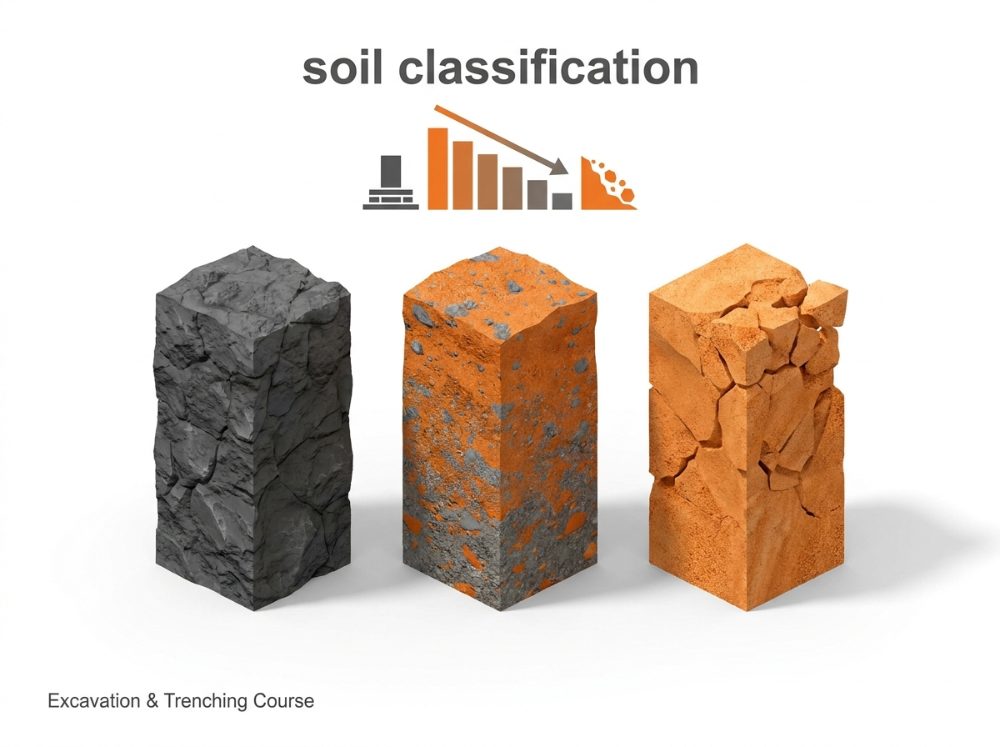

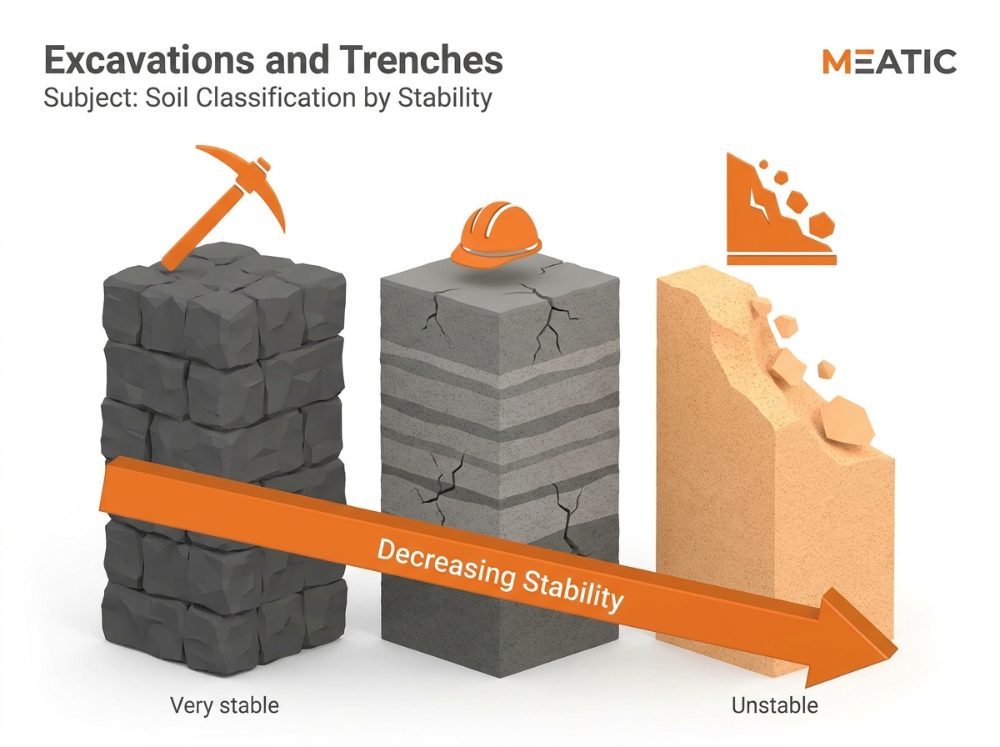

Clasificación del suelo (referencia OSHA)
| Tipo | Descripción | Estabilidad |
|---|---|---|
| Roca estable | Mineral sólido, se mantiene vertical. | La más alta |
| Tipo A | Cohesivos: arcilla compacta, limo arcilloso. | Alta |
| Tipo B | Cohesión media: limo, grava angular, suelos alterados. | Media |
| Tipo C | Granular: arena, grava, suelo con agua. El menos estable. | Baja (más peligroso) |
Un frente puede verse estable durante 24 horas y colapsar de pronto. El agua subterránea, la lluvia, la vibración de maquinaria cercana y los cambios de temperatura degradan el suelo y bajan su clasificación (un Tipo A mojado se comporta como Tipo C).

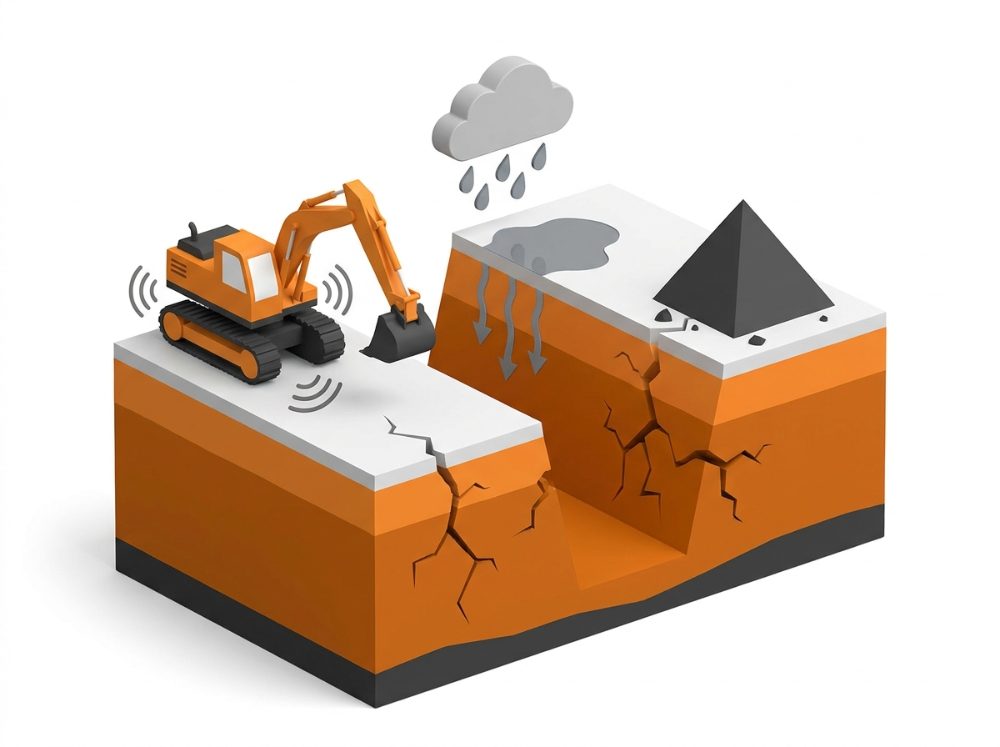

Factores que provocan el derrumbe
- Profundidad y verticalidad del frente sin protección.
- Agua (lluvia, freática, fugas) que satura y aligera el terreno.
- Sobrecargas en el borde: tierra excavada, maquinaria, vehículos, materiales.
- Vibraciones de equipos, tráfico o voladuras cercanas.
- Excavaciones previas o suelo ya removido (relleno).
- El suelo se clasifica de roca estable (más firme) a Tipo C (granular, el más peligroso).
- El agua, la vibración y las sobrecargas degradan el suelo y lo hacen colapsar.
- Un frente estable hoy puede derrumbarse de pronto: la estabilidad no es permanente.
- La carga (tierra, maquinaria) cerca del borde aumenta el riesgo de derrumbe.
Una zanja en arcilla compacta (Tipo A) lleva abierta dos días. Anoche llovió fuerte y hoy la pared se ve húmeda. ¿Sigue siendo Tipo A?
Antes de bajar, mira el terreno con ojo crítico: ¿llovió?, ¿hay maquinaria vibrando al lado?, ¿tierra amontonada en el borde? El suelo de ayer no es el de hoy.
Los peligros mortales de la excavación
En una excavación conviven varios peligros que matan. El derrumbe es el más conocido, pero no el único: la atmósfera, las caídas y los servicios enterrados también cobran vidas.

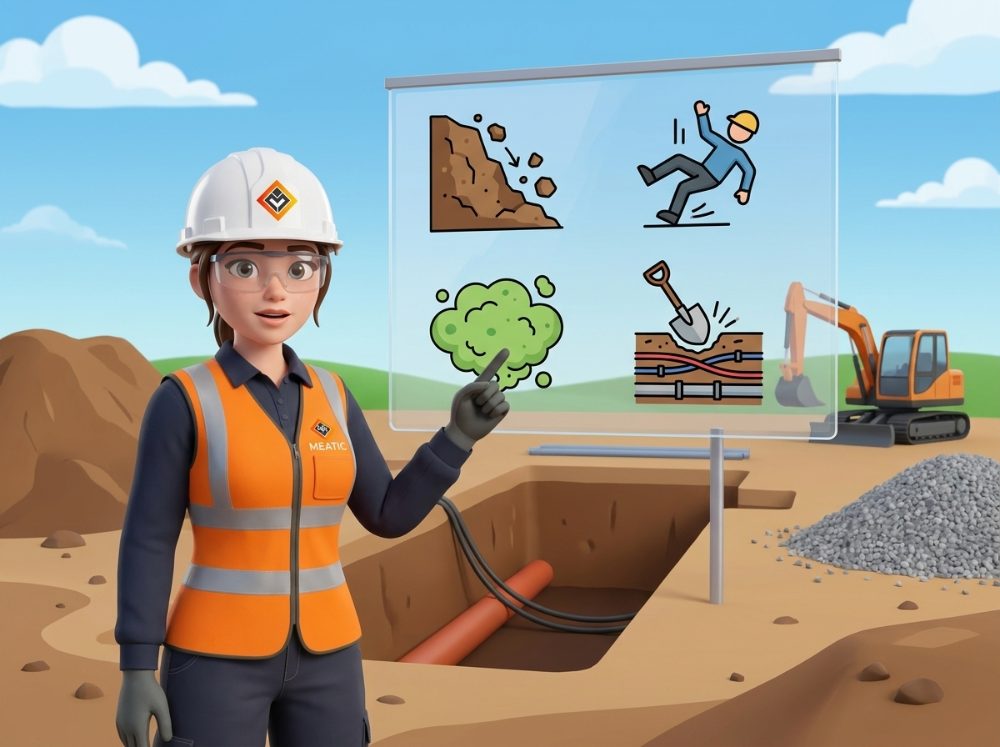

Los cinco peligros principales
Derrumbe / sepultamiento
El más mortal: la pared cede y entierra al trabajador. Asfixia en minutos.
Atmósfera peligrosa
Falta de oxígeno o gases tóxicos/inflamables acumulados en el fondo.
Caída de personas
Al borde sin proteger, o caída de objetos/material sobre quien está dentro.
Servicios enterrados
Golpear un cable energizado, gas o agua a presión al excavar.
Inundación
Entrada súbita de agua que atrapa al trabajador en el fondo.
Un metro cúbico de tierra pesa más de 1 000–1 500 kg. Al caer sobre el cuerpo impide respirar (el tórax no puede expandirse) y causa asfixia por compresión en pocos minutos, aunque la cabeza quede libre. Por eso el rescate casi nunca llega a tiempo: hay que prevenir, no reaccionar.
¿Cuál es el más mortal?
Toca cada tarjeta.
La mayoría de las muertes en excavaciones son por sepultamiento. Ocurre sin aviso y no da tiempo de salir: por eso la protección del frente es obligatoria.
El gas o la falta de oxígeno no se ven ni siempre se huelen. Una zanja profunda puede ser un espacio confinado: hay que medir la atmósfera antes de entrar.
- Los peligros mortales son: derrumbe, atmósfera peligrosa, caídas, servicios enterrados e inundación.
- El derrumbe es la principal causa de muerte: la tierra asfixia por compresión en minutos.
- La atmósfera peligrosa es invisible: una zanja profunda puede ser un espacio confinado.
- Golpear un servicio enterrado (cable, gas) puede causar electrocución, explosión o inundación.
Un derrumbe no se "rescata", se previene. Cuando la pared ya cayó, casi siempre es tarde. Tu vida depende de la protección que pusiste ANTES de entrar.

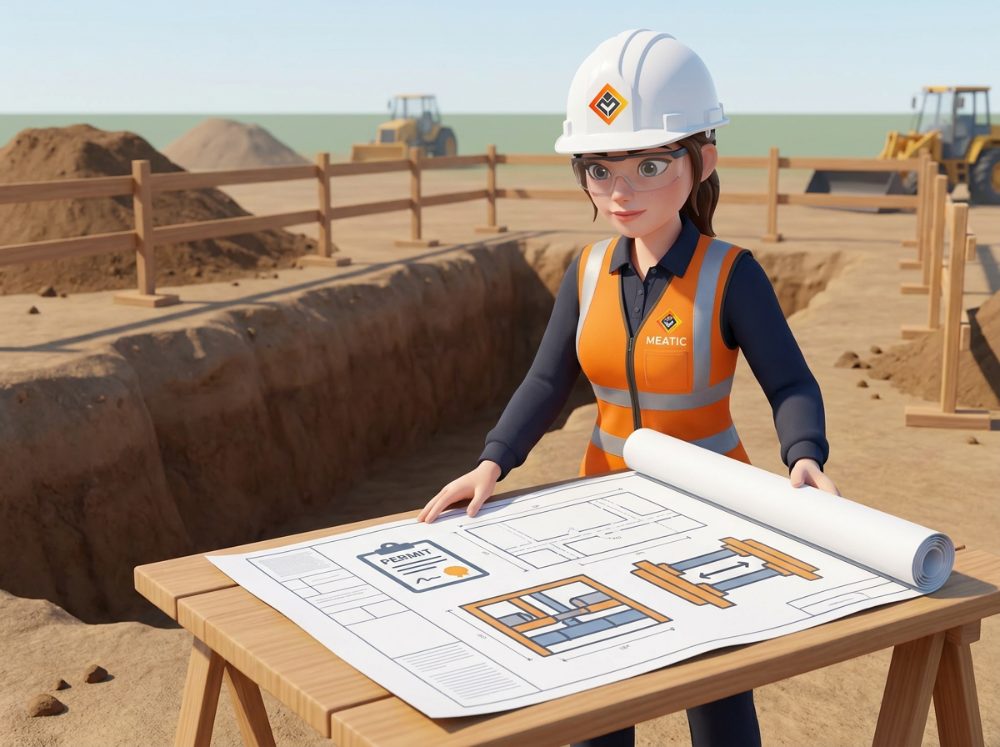

Planificación y sistema de trabajo seguro
La seguridad de una excavación se decide en el escritorio, antes de la primera palada. Un sistema de trabajo seguro define cómo, dónde y con quién se excava.
El sistema de trabajo seguro
Antes de excavar se evalúa el emplazamiento para asegurar que se trabaja en el lugar adecuado, con el equipo adecuado y con personal competente. Considera:
La persona competente
Es la figura clave: una persona competente (con formación, experiencia y conocimiento) clasifica el suelo, decide el sistema de protección, inspecciona la excavación y tiene autoridad para detener el trabajo y ordenar la evacuación ante un peligro. Sin ella, no se excava.

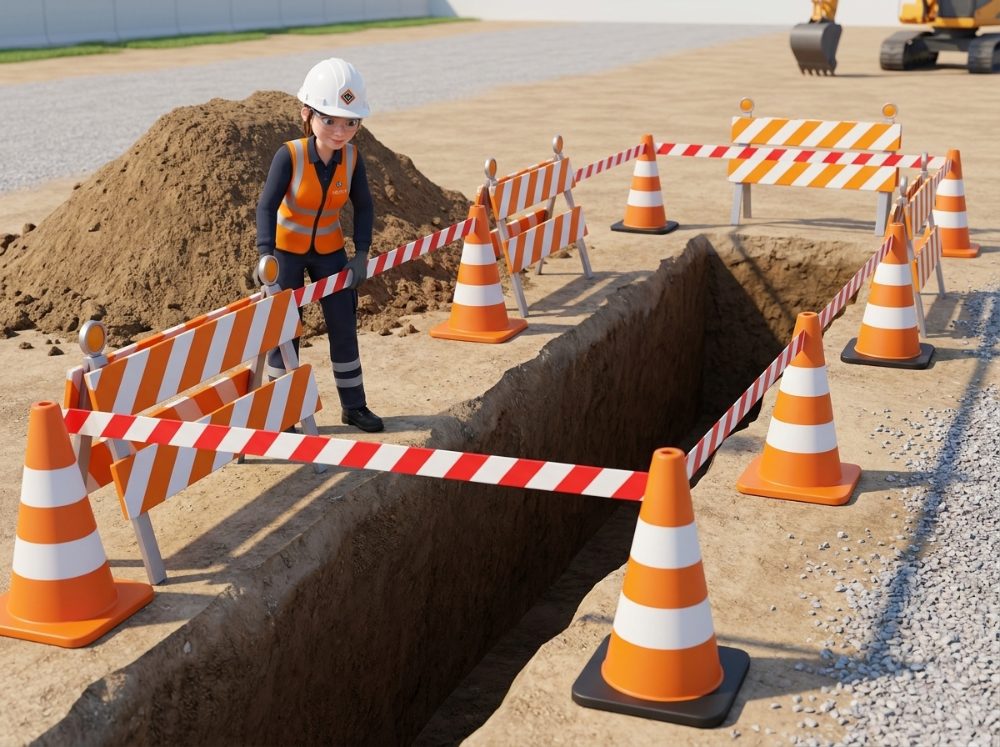

Aseguramiento de la zona
- Vallado y señalización de toda la excavación (también cuando no hay nadie trabajando).
- Plan de gestión del tráfico (PGT) si afecta vías.
- Separar la ruta de escombros de la de los trabajadores.
- Señalización nocturna e iluminación.
- El sistema de trabajo seguro se define ANTES de excavar: suelo, profundidad, cargas, personas y clima.
- La persona competente clasifica el suelo, decide la protección, inspecciona y puede detener el trabajo.
- La zona se valla y señaliza siempre, incluso sin trabajadores presentes.
- Si afecta vías, se requiere un Plan de Gestión del Tráfico (PGT).
La excavación segura empieza en el papel. Si no hay plan, persona competente ni clasificación del suelo, no es una tarea: es una trampa esperando.
Servicios enterrados y estructuras cercanas
Bajo tierra hay una red invisible de cables, gas y agua. Golpear uno puede causar electrocución, explosión o inundación. Y excavar cerca de un edificio puede derrumbarlo.

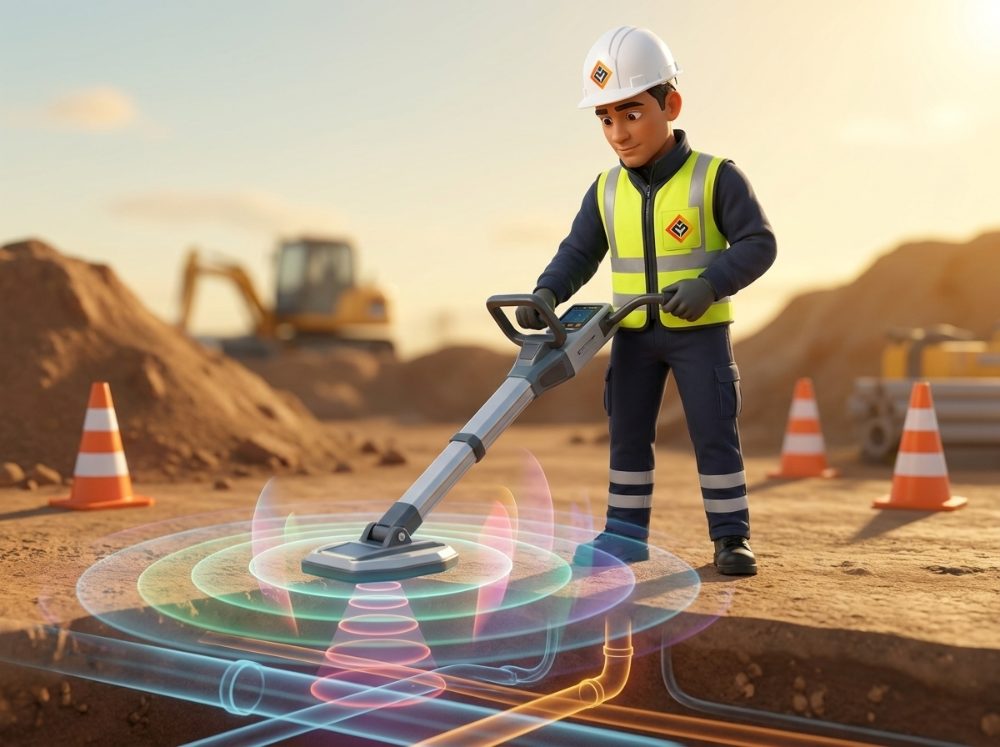

Antes de excavar: localizar servicios
- Consigue y conserva planos de servicios actualizados en obra.
- Usa equipos de detección (radar, detector de cables/tuberías); a veces varios tipos.
- Confirma con el propietario del servicio qué energía transporta y a qué profundidad.
- Haz calas de verificación manuales (a mano, sin máquina) para confirmar la posición real.
La profundidad y la posición reales pueden diferir del plano (el nivel del suelo pudo cambiar desde la instalación). Por eso, cerca de un servicio se excava a mano, nunca con máquina, hasta confirmarlo.
Estructuras cercanas
Una excavación puede quitar el apoyo del terreno a un edificio o muro cercano y provocar su colapso. Existe una zona de influencia: un ángulo que sube desde la base del frente excavado. Si una estructura está dentro de esa zona, hay que apuntalarla o rediseñar la excavación con un ingeniero.
- Antes de excavar se localizan los servicios: planos, equipos de detección y confirmación con el propietario.
- Cerca de un servicio se excava a mano, nunca con máquina, hasta confirmar su posición.
- El plano puede no coincidir con la realidad: siempre se verifica con calas.
- Excavar cerca de una estructura puede quitarle apoyo: hay una zona de influencia a respetar.
Vas a abrir una zanja a 2 m de la pared de un edificio antiguo. ¿Qué debes considerar antes?
Antes de la primera palada con máquina: ¿dónde están los cables, el gas y el agua? Un plano viejo no es garantía. Cala a mano y confirma: un golpe puede ser mortal.
Sistemas de protección del frente
Si la zanja tiene cierta profundidad, no se entra sin protección. Hay tres familias de soluciones, y elegir la correcta según el suelo y la profundidad es lo que evita el sepultamiento.

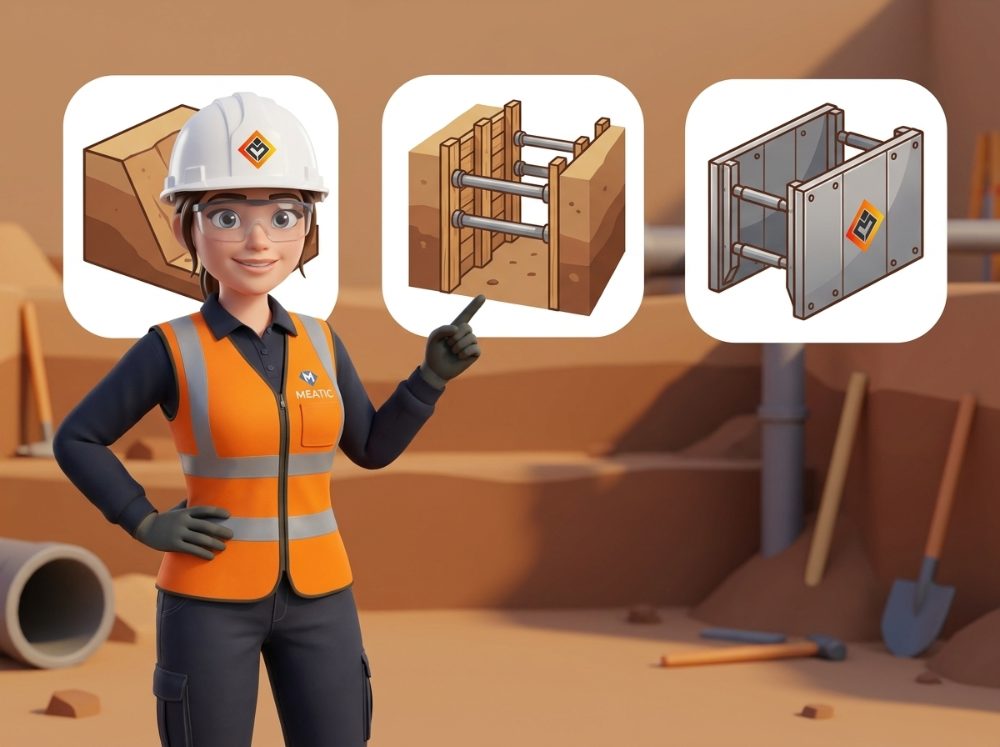

Las tres familias de protección
Como referencia general (OSHA / G.050), a partir de 1,20–1,50 m de profundidad es obligatorio un sistema de protección, salvo que sea roca estable o lo exima una persona competente. Cuanto más profunda y menos estable, más protección.

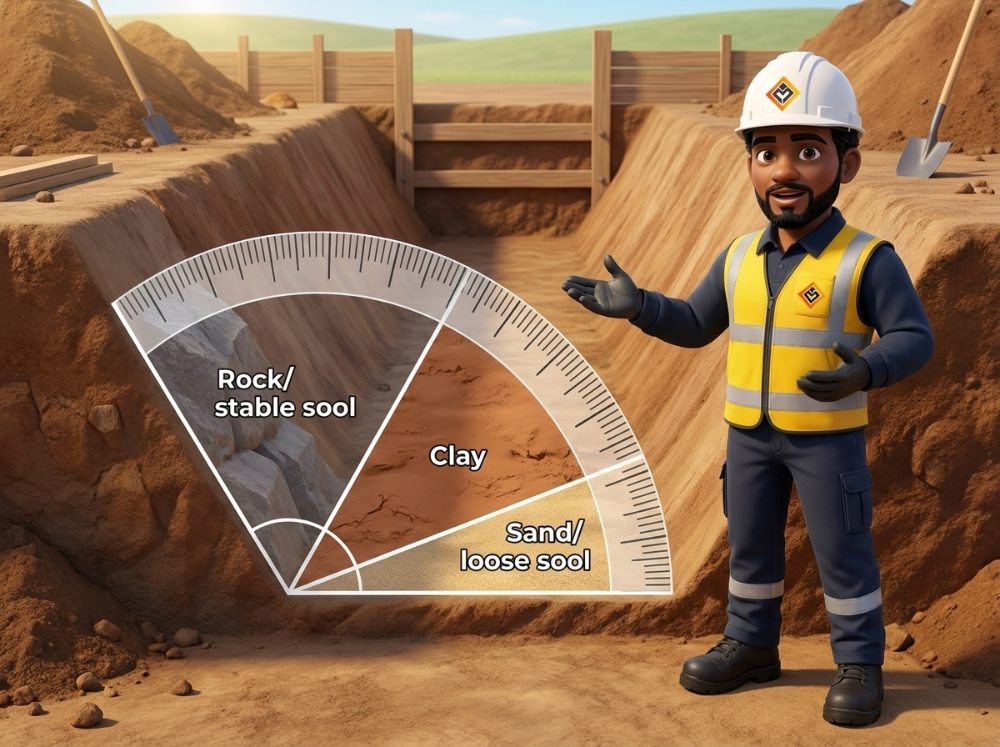

El ángulo del talud según el suelo
| Tipo de suelo | Relación H:V (horizontal : vertical) | Ángulo aprox. |
|---|---|---|
| Tipo A (cohesivo) | 3/4 : 1 | ≈ 53° |
| Tipo B (medio) | 1 : 1 | ≈ 45° |
| Tipo C (granular) | 1½ : 1 | ≈ 34° |
Acceso seguro
Debe haber escaleras, rampas o escalas cada 7,5 m como máximo, para entrar y salir rápido. Nunca se trepa por la entibación, los puntales ni las paredes. La tierra excavada se coloca a mínimo 0,60 m del borde (idealmente más), para no sobrecargar el frente.
- Hay tres familias: talud/banqueo, entibado y caja de zanja.
- La caja de zanja no evita el derrumbe: protege al trabajador que está dentro.
- A partir de ~1,20–1,50 m es obligatorio proteger, salvo roca estable o exención competente.
- El ángulo de talud depende del suelo; el acceso (escaleras) va cada 7,5 m y la tierra a ≥0,60 m del borde.
Debes abrir una zanja de 2,5 m en suelo Tipo C (arena con algo de agua), en un terreno amplio sin construcciones al lado. ¿Qué protección eliges?
Elige la protección por el suelo y la profundidad, no por la prisa. Si no hay espacio para talud, entiba o usa caja. Pero a 2 m con paredes verticales y sin nada, no se entra.
Selector de protección de zanja
Ingresa la profundidad, el tipo de suelo y el espacio disponible. La herramienta te dice si necesitas protección, cuál conviene y, si es talud, con qué ángulo.
Atmósfera peligrosa y espacio confinado
Una zanja profunda puede convertirse en una trampa de aire. Gases más pesados que el aire se acumulan en el fondo y el oxígeno puede faltar, sin que se vea ni se huela.

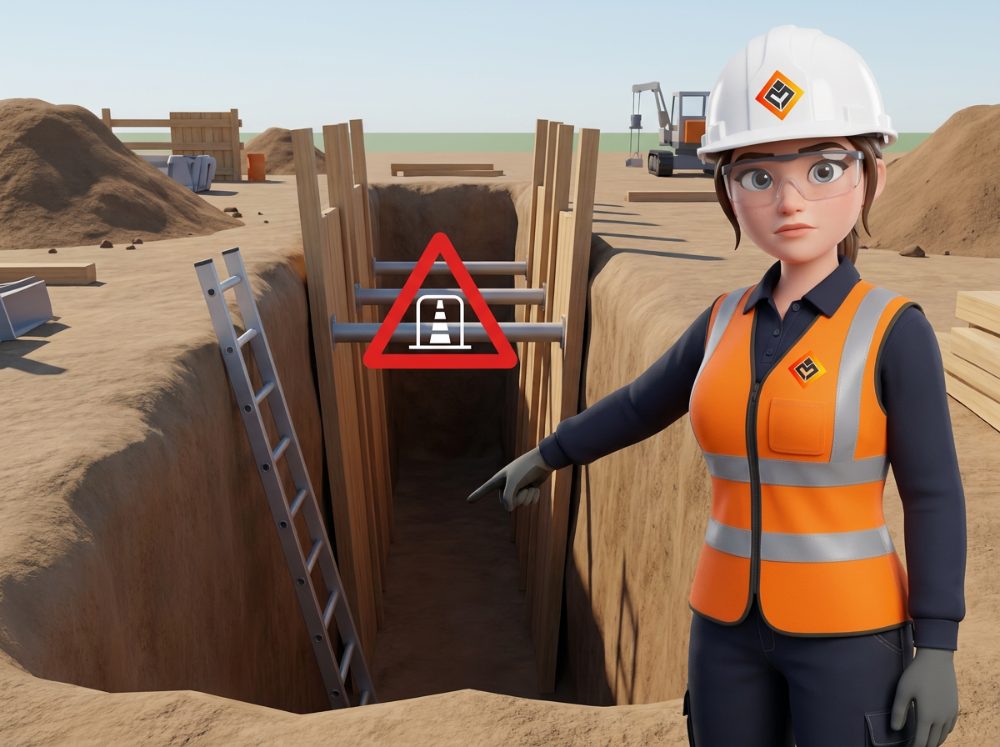

¿Cuándo una zanja es espacio confinado?
Cuando, por su profundidad o condiciones, puede tener una atmósfera peligrosa: oxígeno fuera del rango seguro (19,5–23,5%), gases tóxicos o vapores inflamables. Entonces aplican las reglas de espacio confinado.
- Medir la atmósfera antes de entrar (oxígeno, gases tóxicos, explosividad).
- Monitoreo continuo mientras haya personal dentro.
- Ventilación forzada cuando sea necesario.
- Vigía en el exterior, comunicado con quien está dentro.
- Plan de emergencia y rescate definido y practicado.
Gases como el monóxido de carbono no huelen, y otros saturan el olfato. La falta de oxígeno no se percibe: el trabajador se desploma sin aviso. Solo un medidor dice si la atmósfera es segura. Nunca bajes a "ver cómo está".
- Una zanja profunda puede ser espacio confinado si tiene atmósfera peligrosa.
- El oxígeno seguro está entre 19,5% y 23,5%.
- Hay que medir la atmósfera antes de entrar y monitorear continuamente, con ventilación y vigía.
- La falta de oxígeno y muchos gases no se ven ni se huelen: solo un medidor lo confirma.
Un compañero quiere bajar rápido a una zanja de 3 m a recoger una herramienta. "Es solo un minuto", dice. ¿Qué le adviertes?
El fondo de una zanja profunda puede no tener aire respirable y tú no lo notarías hasta desplomarte. Mide siempre antes de bajar. El aire que no se ve también mata.
Permiso, inspección y emergencia
La excavación se autoriza por escrito y se inspecciona todos los días. El terreno cambia, y con él el riesgo: una excavación segura ayer puede no serlo hoy.

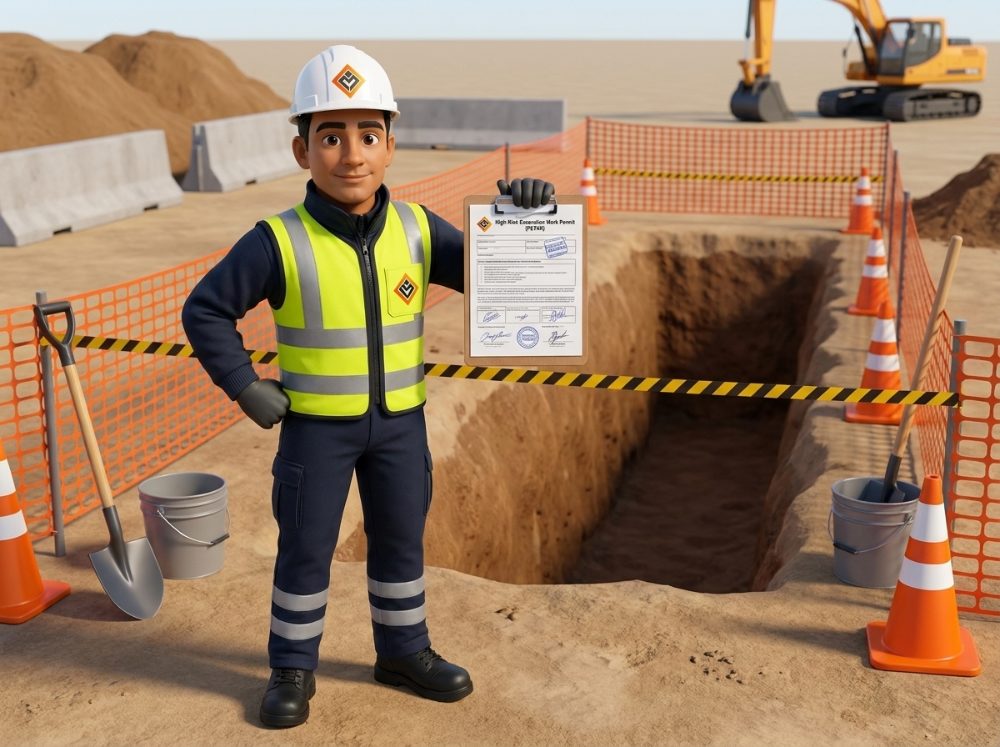

Permiso de excavación (PETAR)
El trabajo en excavaciones de riesgo se autoriza con un permiso escrito que verifica: clasificación del suelo, sistema de protección elegido, localización de servicios, accesos, medición de atmósfera (si aplica), personal competente y plan de emergencia.

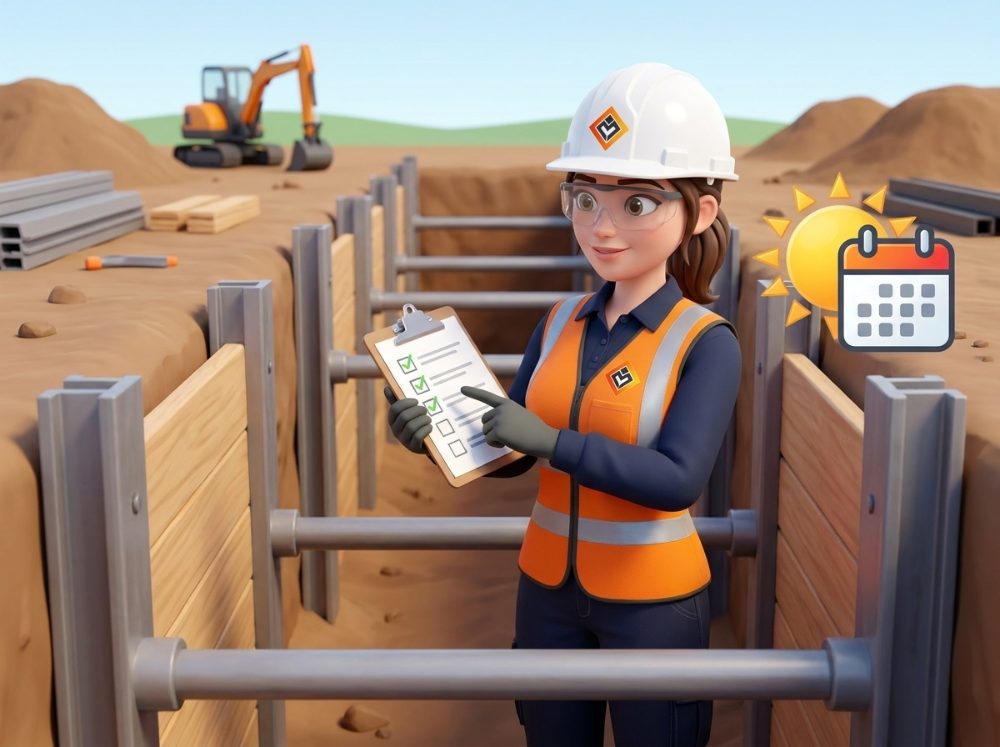

Inspección diaria por persona competente
La excavación se inspecciona al inicio de cada turno, después de lluvias, vibraciones o cualquier cambio. Se busca:
- Grietas, desprendimientos o abombamientos en las paredes.
- Acumulación de agua en el fondo.
- Estado de la entibación o la caja de zanja.
- Cargas o tierra demasiado cerca del borde.
- Accesos despejados y señalización en su lugar.
Si aparecen grietas, ruidos, caída de pequeños trozos de tierra, abombamiento o agua entrando, se evacua de inmediato y no se vuelve a entrar hasta que la persona competente lo autorice. El derrumbe casi siempre avisa con pequeñas señales: hay que saber leerlas y salir.
No saltes a desenterrar con las manos: el frente puede volver a caer sobre ti y la víctima. Activa la emergencia, asegura la zona y deja el rescate al personal entrenado. Tu rol es alertar y no sumar otra víctima.
- La excavación de riesgo se autoriza con permiso escrito (PETAR) que verifica todos los controles.
- Se inspecciona al inicio de cada turno y tras lluvias, vibraciones o cambios.
- Grietas, abombamientos, ruidos o agua entrando son señales para evacuar de inmediato.
- Ante un sepultamiento se activa la emergencia; no se rescata a mano (el frente puede volver a caer).
La zanja te avisa antes de caer: grietas, ruiditos, tierra que se desgrana. Cuando el terreno habla, no discutas: sal. Siempre puedes volver a entrar; sepultado, no.
Checklist antes de entrar a una zanja
Imprímela y úsala como verificación antes de que alguien ingrese a una excavación.
Verificación previa
0/7 Imprimir fichaToca cada punto para marcarlo.
- Permiso de excavación firmado y persona competente presente.
- Suelo clasificado y sistema de protección instalado (talud, entibado o caja).
- Servicios enterrados localizados y confirmados.
- Atmósfera medida (si es espacio confinado) y ventilación/vigía dispuestos.
- Accesos (escaleras/rampas) cada 7,5 m y despejados.
- Borde despejado: tierra y cargas a ≥0,60 m; sin maquinaria vibrando al lado.
- Zona vallada y señalizada; plan de emergencia definido.
Glosario técnico
Términos y siglas que aparecen a lo largo del curso, reunidos para consulta rápida.
- Zanja
- Excavación más profunda que ancha, larga y angosta.
- Derrumbe / sepultamiento
- Colapso del frente que entierra al trabajador; principal causa de muerte.
- Talud (sloping)
- Inclinar las paredes a un ángulo seguro según el suelo.
- Banqueo
- Hacer escalones en el frente para estabilizarlo.
- Entibado (shoring)
- Sostener las paredes con paneles y puntales.
- Caja de zanja (trench box)
- Blindaje rígido que protege al trabajador, sin evitar el derrumbe.
- Suelo Tipo A / B / C
- Clasificación de estabilidad, de cohesivo (A) a granular (C, el menos estable).
- Persona competente
- Quien clasifica el suelo, decide la protección, inspecciona y puede detener el trabajo.
- Zona de influencia
- Ángulo desde la base del frente donde una excavación afecta estructuras cercanas.
- Espacio confinado
- Recinto con posible atmósfera peligrosa; exige medición y vigía.
- Sobrecarga
- Tierra, maquinaria o materiales cerca del borde que aumentan el riesgo de derrumbe.
- PGT
- Plan de Gestión del Tráfico cuando la obra afecta vías.
