Espacios Confinados
Curso de autoinstrucción · MEATIC S.A.C. · “Ingeniería que cambia el mundo”Qué es un espacio confinado y marco normativo
Un espacio confinado parece inofensivo, pero concentra algunos de los riesgos más mortales de la industria. La estadística es brutal: la mayoría de las víctimas son los rescatistas que entran sin protección.
Definición
Un espacio confinado es un recinto con entrada y salida limitadas, no diseñado para ocupación humana continua, donde puede existir una atmósfera peligrosa (falta de oxígeno, gases tóxicos o inflamables) u otros riesgos graves. El D.S. 024-2016-EM (Art. 7) lo define como área reducida de abertura limitada con condiciones de alto riesgo que exige PETAR.
Tres condiciones que lo definen
Entrada/salida limitada
Acceso restringido que dificulta entrar, salir y rescatar.
No habitable
No fue construido para que las personas estén dentro de forma continua.
Riesgo de atmósfera peligrosa
Puede acumular gases o quedarse sin oxígeno.

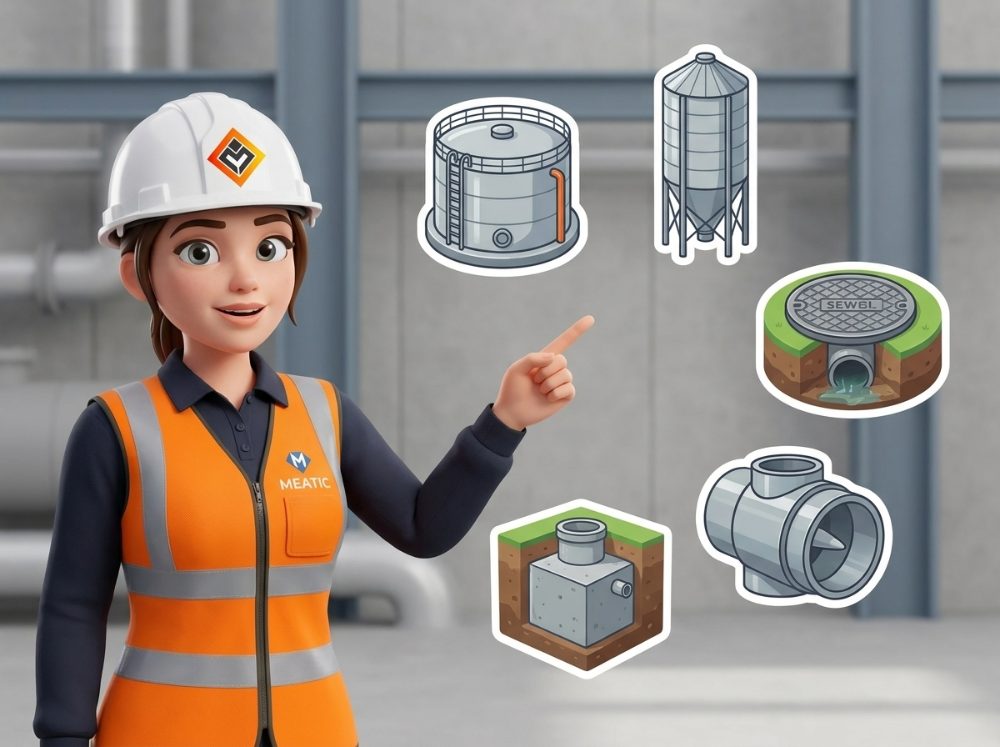

Ejemplos típicos
Tanques, cisternas, silos, tolvas, calderas, alcantarillas, cámaras, ductos, recipientes, fosas, pozos y excavaciones profundas.
- Ley 29783 y D.S. 005-2012-TR – SST (trabajo de alto riesgo).
- D.S. 024-2016-EM, Art. 7 y 132 – Define el espacio confinado y exige monitoreo de gases, EPP, ventilación y PETAR.
- Norma G.050 y D.S. 011-2019-TR – Construcción.
- OSHA 1910.146, NFPA 350, ANSI Z117.1 (referencias internacionales).
- Un espacio confinado tiene entrada/salida limitada, no es habitable y puede tener atmósfera peligrosa.
- El D.S. 024-2016-EM lo define y exige PETAR para ingresar.
- Son espacios confinados: tanques, silos, alcantarillas, calderas, pozos, ductos…
- La mayoría de muertes en estos espacios son rescatistas que entraron sin protección.
No te dejes engañar por lo "tranquilo" que se ve un tanque vacío. Los espacios confinados matan en silencio, y casi siempre a quien entra a salvar a otro sin protegerse.
Tipos de espacios confinados
No todos los espacios confinados son iguales. Distinguir entre los que requieren permiso y los que no determina qué controles aplicar.

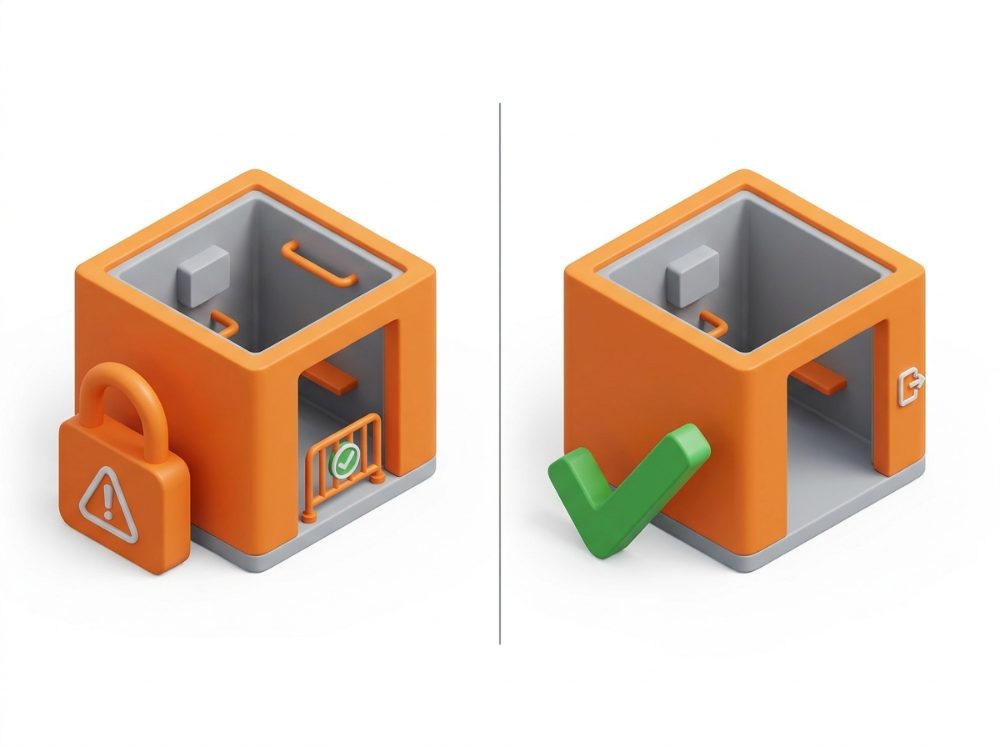

Con permiso vs. sin permiso de ingreso
Un espacio "sin permiso" puede convertirse en uno con permiso si cambian las condiciones (entra un producto, se hace una soldadura que consume oxígeno, se acumula un gas). Siempre se reevalúa antes y durante el trabajo.

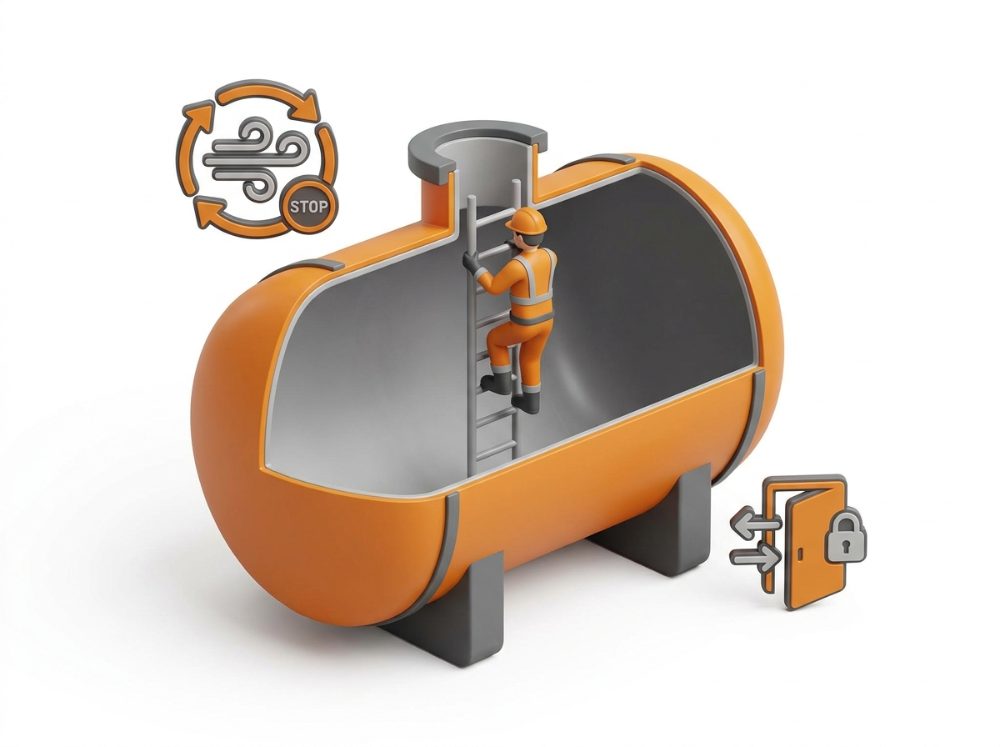

¿Permiso o no?
Toca cada tarjeta.
Atmósfera peligrosa, atrapamiento, sepultamiento o configuración que asfixia. Solo se entra con PETAR, medición, ventilación y vigía.
Es confinado pero sin riesgo grave. Aun así se evalúa, porque las condiciones pueden cambiar y volverlo peligroso.
- Hay espacios confinados que requieren permiso (PRCS) y otros que no.
- Requiere permiso si tiene o puede tener atmósfera peligrosa, atrapamiento, sepultamiento o configuración que asfixia.
- La clasificación se reevalúa: un espacio sin permiso puede volverse peligroso.
- Ante la duda, se trata como espacio confinado que requiere permiso.
Ante la duda, trátalo como espacio confinado que requiere permiso. Es más seguro sobrar en precaución que descubrir el peligro cuando ya estás dentro.
Atmósferas peligrosas: el riesgo invisible
El mayor peligro de un espacio confinado no se ve ni siempre se huele: es el aire. Tres situaciones lo vuelven mortal — falta de oxígeno, exceso, y gases tóxicos o inflamables.

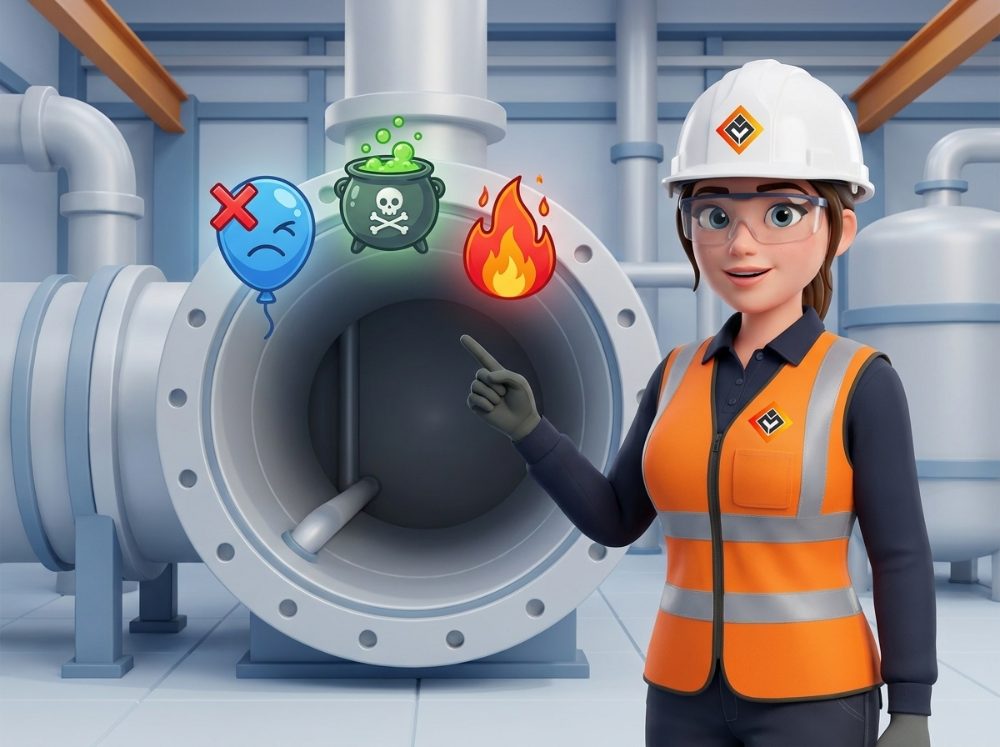

Las atmósferas peligrosas
Deficiencia de O₂
Menos de 19,5%: asfixia. La causa más común de muerte; no se percibe.
Exceso de O₂
Más de 23,5%: todo arde con violencia; riesgo de incendio/explosión.
Inflamable / explosiva
Vapores o gases combustibles que pueden incendiarse o explotar.
Tóxica
Gases como CO o H₂S que envenenan, aun en baja concentración.
- Oxígeno: seguro 20,9% · rango aceptable 19,5% – 23,5%.
- Gases inflamables: menos del 10% del LIE (Límite Inferior de Explosividad).
- Tóxicos: por debajo del límite de exposición (p. ej. CO < 25 ppm, H₂S < 10 ppm).
Los gases más traicioneros
El CO no huele, y el H₂S anula el olfato justo cuando es más peligroso. La deficiencia de oxígeno tampoco se siente: la persona se desploma de repente. Solo un medidor calibrado dice si el aire es seguro.
- Las atmósferas peligrosas son: deficiencia de O₂, exceso de O₂, inflamable y tóxica.
- El oxígeno seguro está entre 19,5% y 23,5%; los inflamables, bajo el 10% del LIE.
- El CO no huele y el H₂S anula el olfato: no se puede confiar en el olfato.
- La deficiencia de oxígeno no se percibe: la persona se desploma sin aviso.
Vas a entrar a un tanque que "huele a huevo podrido". Un compañero dice que como ya casi no se huele, debe haber poco gas. ¿Es así?
El aire que mata no avisa. No huelas para "comprobar": mide siempre con un equipo calibrado. Tu nariz no es un detector de gases, y muchos gases no la engañan: la apagan.
Medición y evaluación de la atmósfera
Lo que no se mide, no se conoce. Antes de entrar —y de forma continua— se evalúa el aire con un detector multigas, y siempre en el mismo orden.

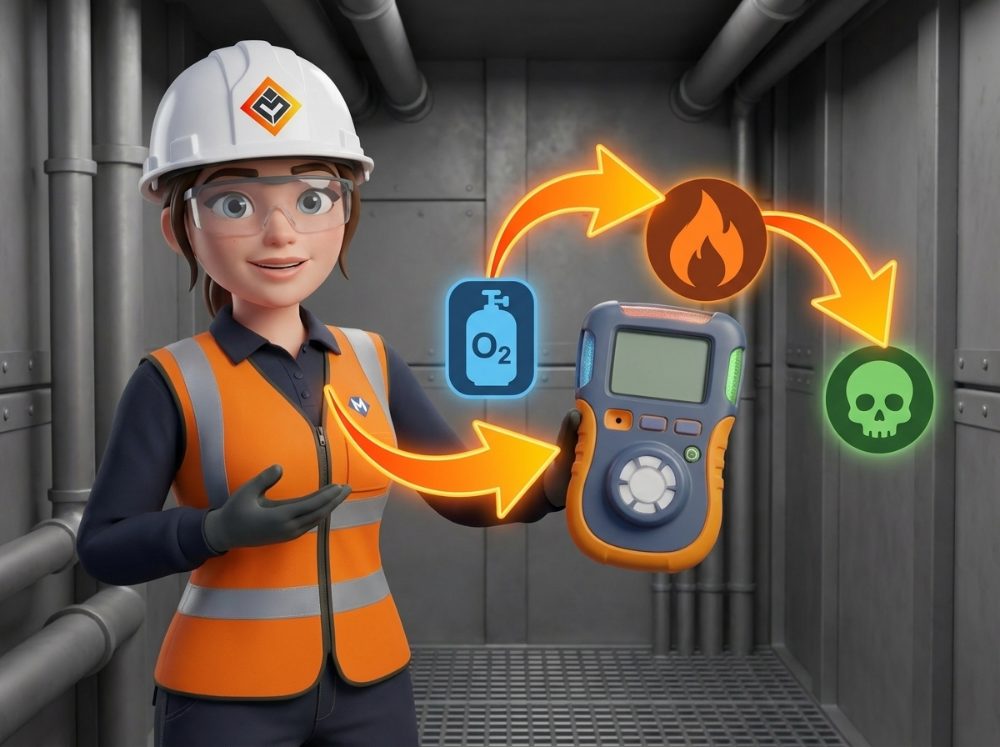

La secuencia de medición (siempre en este orden)
- Oxígeno (O₂) primero: define si el resto de lecturas es confiable.
- Gases inflamables (LIE): riesgo de incendio/explosión.
- Gases tóxicos (CO, H₂S y los específicos del lugar).

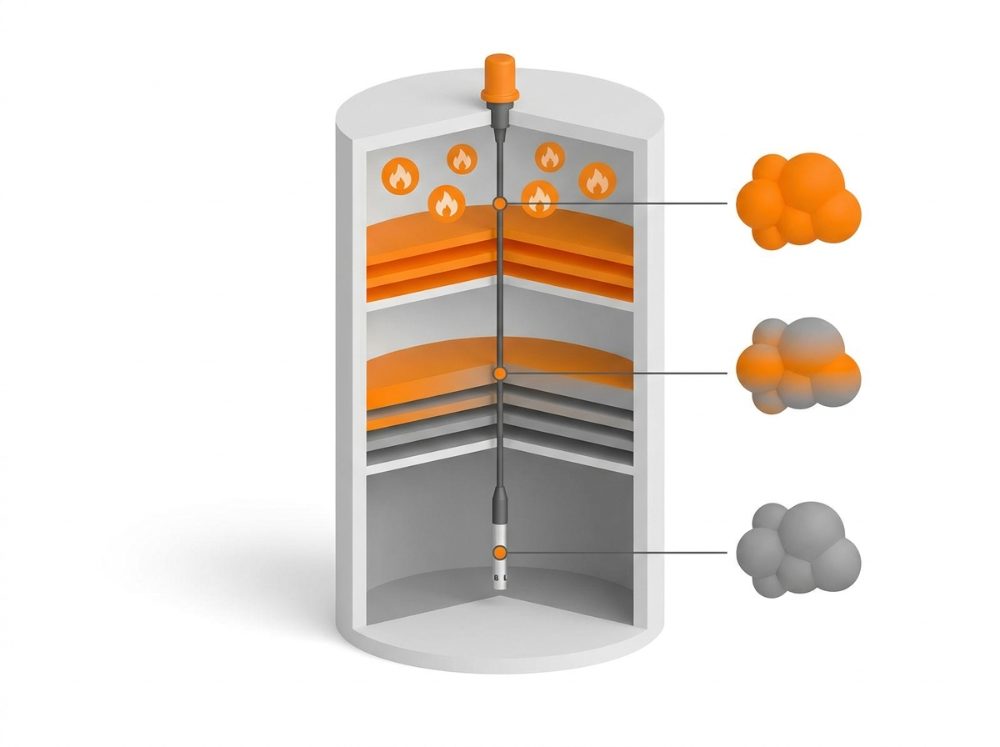

Medir por niveles
La atmósfera no es uniforme: unos gases se acumulan abajo (más pesados que el aire, como el H₂S) y otros arriba (más livianos, como el metano). Por eso se mide en varios niveles: parte superior, media e inferior del espacio, antes de que nadie ingrese.
- Detector multigas calibrado, con certificado vigente.
- Prueba de funcionamiento (bump test) antes de usar.
- Medición previa al ingreso y monitoreo continuo durante el trabajo.
- Nunca introducir la cabeza para "asomarse" antes de medir.
Una atmósfera segura al inicio puede volverse peligrosa: una soldadura consume oxígeno, un producto libera vapores, un gas entra por una tubería. Por eso el monitoreo es continuo, no una sola lectura al inicio.
- La medición sigue un orden: oxígeno, luego inflamables, luego tóxicos.
- Se mide en varios niveles porque los gases se estratifican (pesados abajo, livianos arriba).
- El detector debe estar calibrado, con bump test, y medir antes y durante el trabajo.
- El monitoreo es continuo: la atmósfera puede cambiar mientras se trabaja.
Mide primero el oxígeno, en varios niveles, y no dejes de monitorear mientras hay gente dentro. Una sola lectura al inicio no basta: el aire de un confinado es traicionero y cambia.
Aislar el espacio: bloqueo y etiquetado (LOTO)
Antes de entrar, el espacio debe quedar aislado de todo lo que pueda entrar a él: energía, líquidos, gases o vapores. Aquí el bloqueo y etiquetado es vital.
Aislar todas las entradas de energía y sustancias
Un espacio confinado suele estar conectado a tuberías, agitadores, bombas o líneas eléctricas. Antes de ingresar hay que aislarlo para que nada entre ni arranque mientras hay personas dentro.
- Energía eléctrica y mecánica: bloqueo y etiquetado (LOTO) de motores, agitadores y bombas.
- Líneas de proceso: doble bloqueo y purga, o brida ciega, para que no entre líquido, gas ni vapor.
- Energía residual: drenar, despresurizar y descargar lo que haya quedado.
Si un agitador, tornillo sinfín o válvula se activa con alguien dentro, el resultado es fatal. El bloqueo y etiquetado garantiza que nadie pueda energizar el equipo ni abrir una línea mientras el ingresante está en el interior.
El aislamiento se hace con el procedimiento de Bloqueo y Etiquetado (LOTO/LOTOTO): aislar la fuente, bloquear con candado y tarjeta, disipar la energía residual y verificar que el equipo no arranca antes de entrar.
- Antes de ingresar se aísla el espacio de toda energía y sustancia.
- Energía eléctrica/mecánica: bloqueo y etiquetado (LOTO) de motores, agitadores y bombas.
- Líneas de proceso: doble bloqueo y purga o brida ciega para que no entre nada.
- Un agitador o válvula que se active con alguien dentro es mortal: por eso se bloquea y verifica.
Vas a entrar a un reactor con agitador para limpiarlo. Está apagado desde el panel. ¿Es suficiente para entrar?
Apagar no es aislar. Antes de entrar a un confinado con equipos, bloquea y etiqueta todo lo que pueda moverse o entrar: un agitador que gira con alguien dentro no perdona.
Ventilación y control de la atmósfera
Si el aire no es seguro, se controla antes de entrar. La ventilación es la primera y mejor barrera: cambia el aire peligroso por aire limpio.

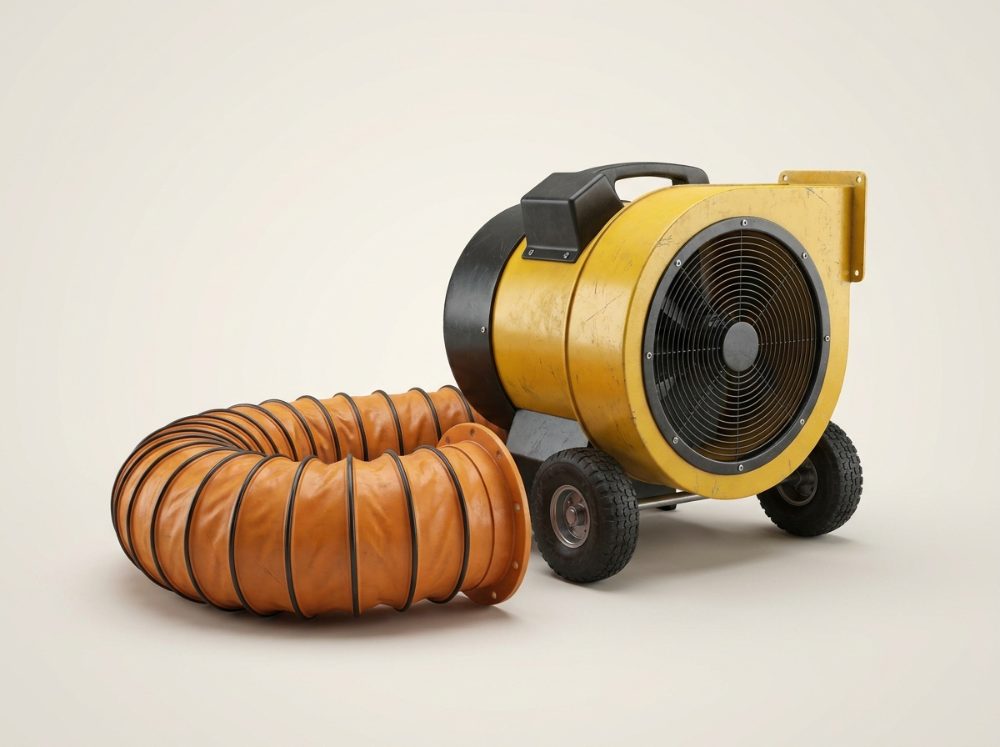

Ventilación: la primera barrera
La ventilación forzada (con equipos) renueva el aire del espacio antes y durante el ingreso: extrae la atmósfera peligrosa e introduce aire limpio. Es preferible a depender del EPP respiratorio.
Jamás se usa oxígeno para "ventilar" o "refrescar": enriquece la atmósfera (>23,5%) y todo se vuelve altamente inflamable. Se ventila con aire limpio, nunca con oxígeno.
Cuando la ventilación no basta: EPP respiratorio
Si no se puede garantizar una atmósfera segura por ventilación, se usa protección respiratoria de aire suministrado (línea de aire o equipo autónomo SCBA). Los respiradores purificadores no sirven si falta oxígeno: solo filtran, no aportan aire.
En deficiencia de oxígeno o atmósfera IDLH (inmediatamente peligrosa), solo sirve el equipo de aire suministrado o autónomo. Un filtro contra gases no crea oxígeno.
- La ventilación forzada es la primera barrera: cambia el aire peligroso por aire limpio.
- Nunca se ventila con oxígeno puro: enriquece la atmósfera y todo se vuelve inflamable.
- Si la ventilación no basta, se usa protección respiratoria de aire suministrado o autónomo.
- Los respiradores de filtro no sirven cuando falta oxígeno: solo filtran, no aportan aire.
La atmósfera de un tanque tiene 17% de oxígeno. Alguien propone entrar con un respirador de filtro de partículas. ¿Funciona?
Ventila siempre con aire limpio, nunca con oxígeno. Y recuerda: si falta oxígeno, un filtro no te salva. Solo el aire suministrado o autónomo te da algo que respirar.
Roles, permiso de ingreso y vigía
Ningún ingreso se hace sin permiso escrito y sin roles claramente asignados. Y hay un rol que salva más vidas que ningún otro: el vigía.

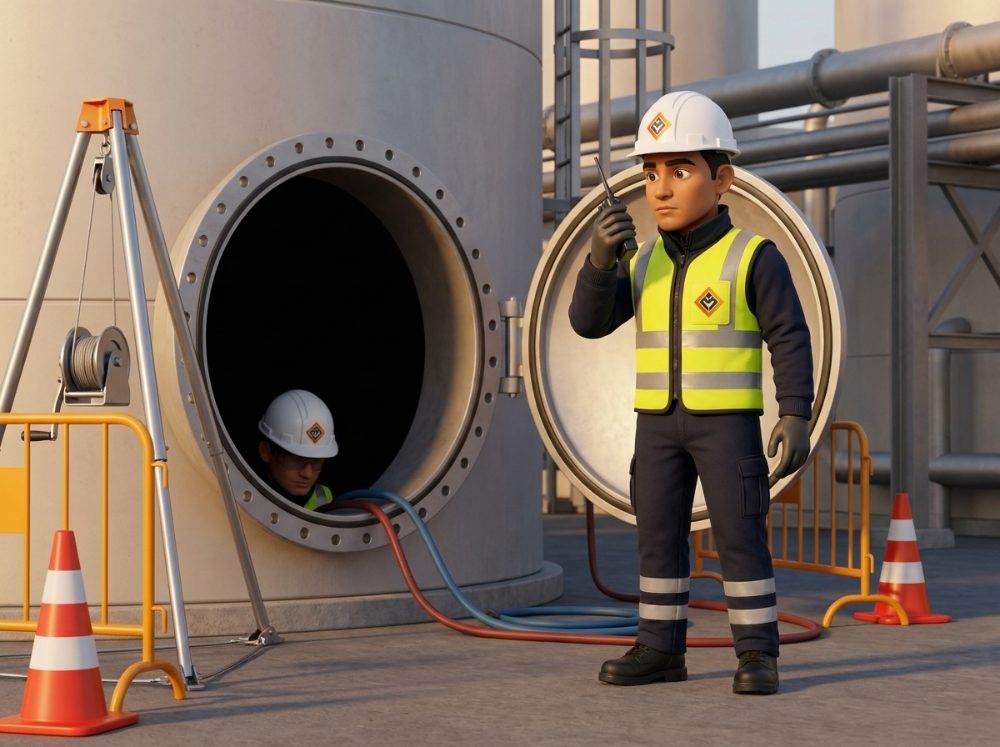

Los tres roles
La causa #1 de muertes múltiples en espacios confinados es el vigía o compañero que entra a rescatar sin protección y cae también. El vigía activa el rescate desde afuera; si entra, deja de haber quien dé la alarma y suma otra víctima.
Permiso de ingreso (PETAR)
El permiso escrito autoriza el ingreso tras verificar: atmósfera medida y segura, espacio aislado (LOTO), ventilación, EPP, equipo de comunicación, plan de rescate y roles asignados. Se coloca visible en el acceso y tiene vigencia: si las condiciones cambian, se cancela y revalida.
- Los tres roles son: ingresante, vigía y supervisor de entrada.
- El vigía permanece fuera, vigila, comunica y activa el rescate; nunca entra ni abandona su puesto.
- La causa #1 de muertes múltiples es el rescatista improvisado que entra sin protección.
- El PETAR autoriza el ingreso tras verificar atmósfera, aislamiento, ventilación, EPP, comunicación y rescate.
Eres el vigía. El ingresante deja de responder por radio y lo ves caído en el fondo del tanque. Tu instinto es entrar a salvarlo. ¿Qué haces?
Si eres vigía, tu lugar es afuera, siempre. El impulso de entrar a salvar a tu compañero es humano, pero entrar sin equipo solo agrega un cadáver. Salvas más quedándote y activando el rescate.
EPP, comunicación y señalización
El equipo de protección, la comunicación constante y la señalización completan el sistema. Cada uno cubre una parte que las demás barreras no alcanzan.

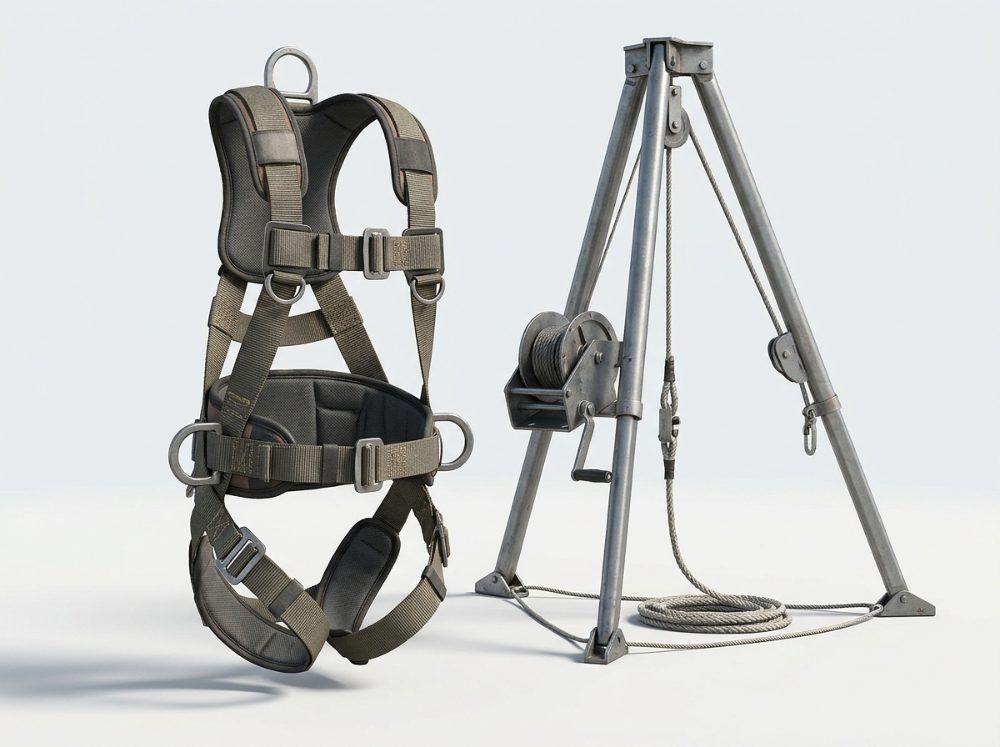

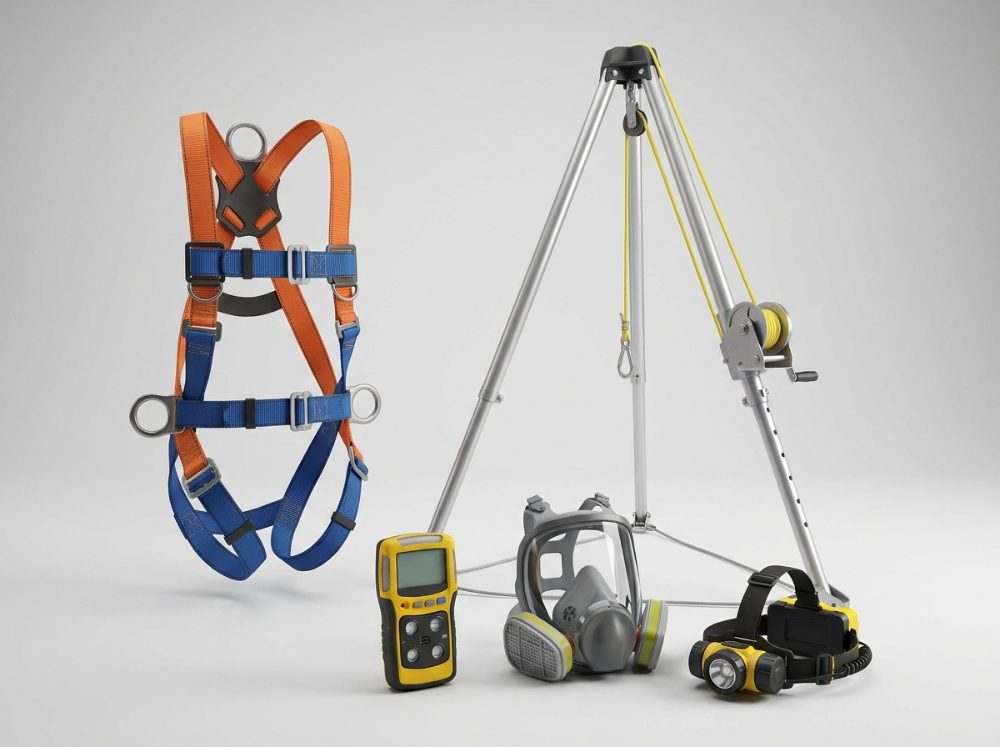

EPP para espacios confinados
Respiratorio
De aire suministrado o autónomo (SCBA) cuando la atmósfera no es segura.
Arnés + línea de vida
El ingresante lo lleva puesto para poder ser izado desde afuera sin que nadie entre.
Trípode y winche
En accesos verticales, permite el rescate sin ingreso.
Comunicación
Radio o sistema que mantiene contacto permanente ingresante–vigía.
Comunicación permanente
El contacto entre ingresante y vigía no se interrumpe. Puede ser por voz, radio o señales acordadas. Si se pierde la comunicación, se considera una emergencia y se activa el rescate.

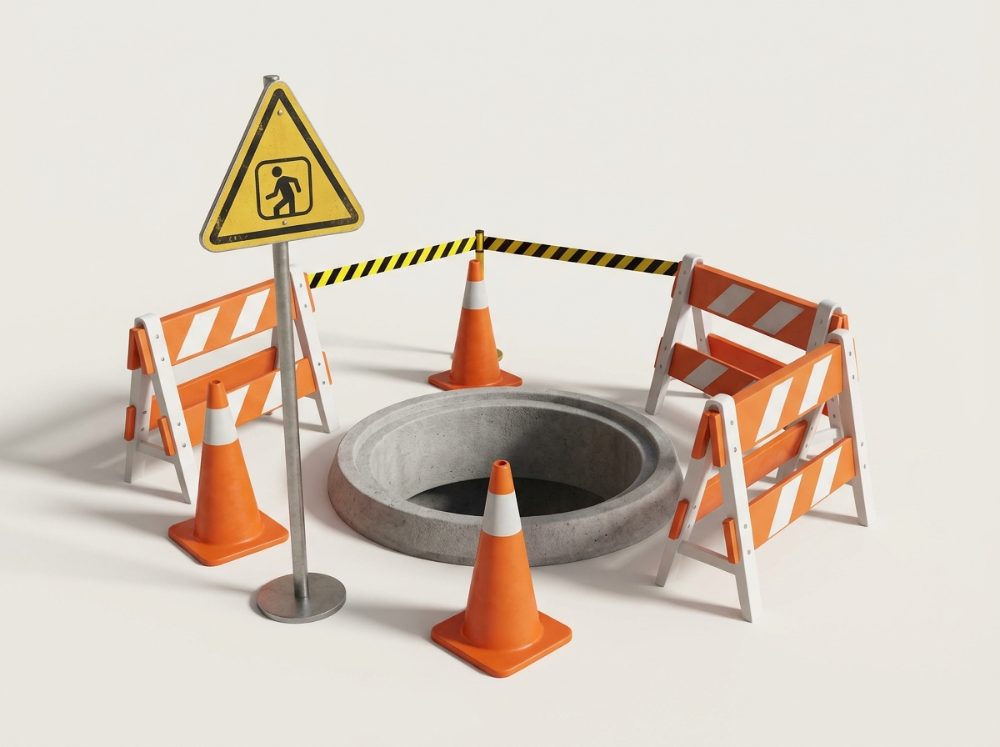

Señalización y delimitación
El acceso se señaliza y delimita para impedir ingresos no autorizados. Se coloca el permiso visible, carteles de "espacio confinado – ingreso con permiso" y barreras alrededor de la abertura para que nadie caiga.
- El EPP respiratorio en confinados es de aire suministrado o autónomo, no de filtro.
- El ingresante lleva arnés y línea de vida para ser izado sin que nadie entre.
- La comunicación ingresante–vigía es permanente; perderla es una emergencia.
- El acceso se señaliza, delimita y muestra el permiso visible para evitar ingresos no autorizados.
El arnés con línea de vida no es un adorno: es lo que permite sacar al ingresante sin que nadie más entre. En un confinado, el mejor rescate es el que se hace desde afuera.
Procedimiento de trabajo seguro y rescate
Todo se integra en un procedimiento ordenado, y todo ingreso debe tener un plan de rescate listo ANTES de empezar. El rescate sin ingreso es el que salva vidas.

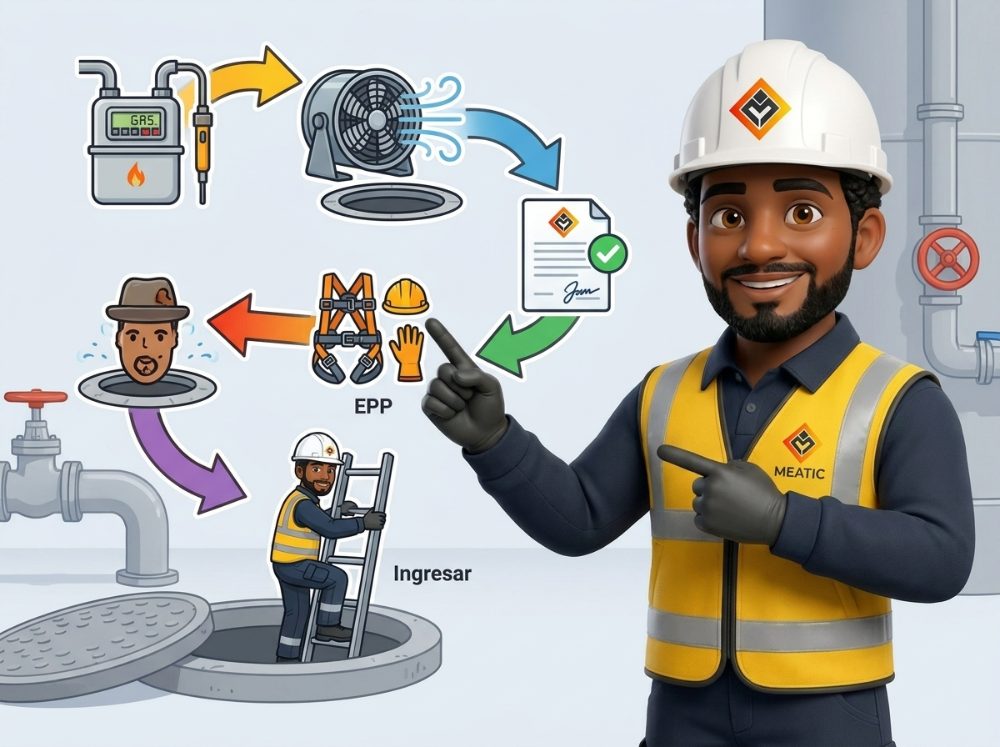

Secuencia del ingreso seguro
Recorre los pasos en orden. Toca Siguiente para avanzar.
Tipos de rescate
Alrededor del 60% de las muertes en espacios confinados son de rescatistas improvisados que entraron a salvar a otro sin protección. El plan de rescate se define antes de entrar, y prioriza el rescate sin ingreso.
- 116 Bomberos · 106 SAMU · 105 Policía
- El ingreso sigue una secuencia: permiso, aislar (LOTO), medir, ventilar, disponer rescate, vigía y entrar con monitoreo.
- El plan de rescate se define ANTES de ingresar.
- El rescate sin ingreso (izar desde afuera) es el preferido; con ingreso, solo personal entrenado con SCBA.
- Cerca del 60% de las muertes son rescatistas que entraron sin protección.
Estás planificando un ingreso a una cisterna por una boca superior. ¿Qué dispones para que un eventual rescate NO requiera que nadie entre?
Antes de que alguien entre, pregúntate: si se desmaya ahí dentro, ¿cómo lo saco sin que nadie más entre? Si no tienes esa respuesta (línea de vida, trípode, plan), todavía no se ingresa.
Simulador de ingreso a espacio confinado
Ejecuta la secuencia de ingreso en el orden correcto. Si te saltas un paso o intentas entrar con una atmósfera insegura, el simulador te detiene. El objetivo: ingresar solo cuando es seguro.
Ficha de permiso para imprimir y llenar
A diferencia del simulador (que se usa para aprender la secuencia), esta es la ficha física que se imprime, se llena a mano y se firma en campo: registra los valores reales medidos y deja constancia de quién verificó cada control.
Registro de verificación previa al ingreso
Imprimir ficha| Control a verificar | Cumple | Valor / dato registrado |
|---|---|---|
| Permiso (PETAR) firmado y visible; roles asignados | ☐ | N° PETAR: __________ |
| Espacio aislado (LOTO) y líneas bloqueadas | ☐ | N° candados: ______ |
| Oxígeno (O₂) entre 19,5 % y 23,5 % | ☐ | O₂ medido: ______ % |
| Inflamables < 10 % del LIE | ☐ | LIE: ______ % |
| Tóxicos bajo límite (CO / H₂S) | ☐ | ______ ppm |
| Ventilación activa y monitoreo continuo | ☐ | Hora inicio: ______ |
| EPP (arnés, línea de vida; SCBA si aplica) | ☐ | Verificado por: ______ |
| Vigía en posición y comunicación probada | ☐ | Nombre: __________ |
| Rescate sin ingreso dispuesto y probado | ☐ | Trípode/winche: ☐ |
Glosario técnico
Términos y siglas que aparecen a lo largo del curso, reunidos para consulta rápida.
- Espacio confinado
- Recinto de acceso limitado, no habitable, con posible atmósfera peligrosa.
- PRCS
- Espacio confinado que requiere permiso de ingreso por tener un peligro grave.
- PETAR
- Permiso Escrito de Trabajo de Alto Riesgo que autoriza el ingreso.
- Atmósfera IDLH
- Inmediatamente peligrosa para la vida o la salud.
- LIE
- Límite Inferior de Explosividad; se trabaja por debajo del 10%.
- Rango de O₂ seguro
- Entre 19,5% y 23,5% de oxígeno.
- CO / H₂S / CH₄
- Monóxido de carbono, sulfuro de hidrógeno y metano: gases típicos peligrosos.
- Multigas
- Detector que mide O₂, inflamables y tóxicos a la vez.
- Bump test
- Prueba rápida de que el detector responde, antes de usarlo.
- Vigía
- Persona que permanece fuera, vigila y activa el rescate; nunca entra.
- SCBA
- Equipo de respiración autónomo (aire en cilindro).
- Rescate sin ingreso
- Izar al ingresante desde el exterior con su línea de vida y trípode.
