Señalización y Código de Colores
Curso de autoinstrucción · MEATIC S.A.C. · “Ingeniería que cambia el mundo”Por qué señalizar y marco normativo
La señalización avisa del peligro y guía la conducta sin necesidad de palabras. Es una barrera de comunicación, no un sustituto del control del riesgo.
¿Para qué sirve la señalización?
Comunica de forma rápida y universal un peligro, una prohibición, una obligación o una vía de escape. Funciona incluso para quien no conoce el idioma, porque usa color + forma + símbolo.
No reemplaza el control
Un cartel de "piso resbaladizo" no seca el piso. La señalización es el último nivel de la jerarquía de controles: avisa del riesgo residual, pero primero hay que eliminarlo o controlarlo en la fuente.

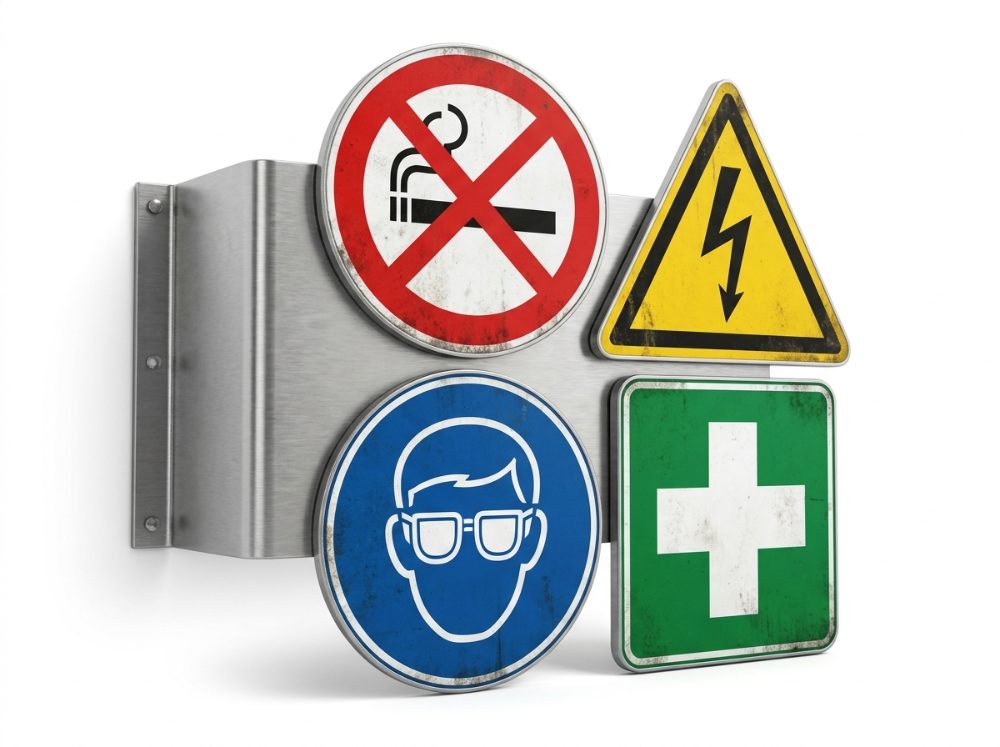

Marco normativo (Perú)
- NTP 399.010-1 – Señales de seguridad: colores, símbolos, formas y dimensiones.
- Ley 29783 y su Reglamento – Obligación de señalizar los riesgos.
- Norma A.130 (RNE) – Señalización y evacuación en edificaciones.
- ISO 7010 – Símbolos gráficos de seguridad (referencia internacional).
- La señalización comunica peligro, prohibición, obligación o escape con color, forma y símbolo.
- Es universal: funciona aunque no se conozca el idioma.
- No reemplaza el control del riesgo; es el último nivel de la jerarquía.
- En Perú aplican la NTP 399.010-1, la Ley 29783, la Norma A.130 y la ISO 7010.
Una buena señal avisa en un segundo y sin palabras. Pero recuerda: la señal advierte el riesgo, no lo elimina. Primero controla, luego señaliza.

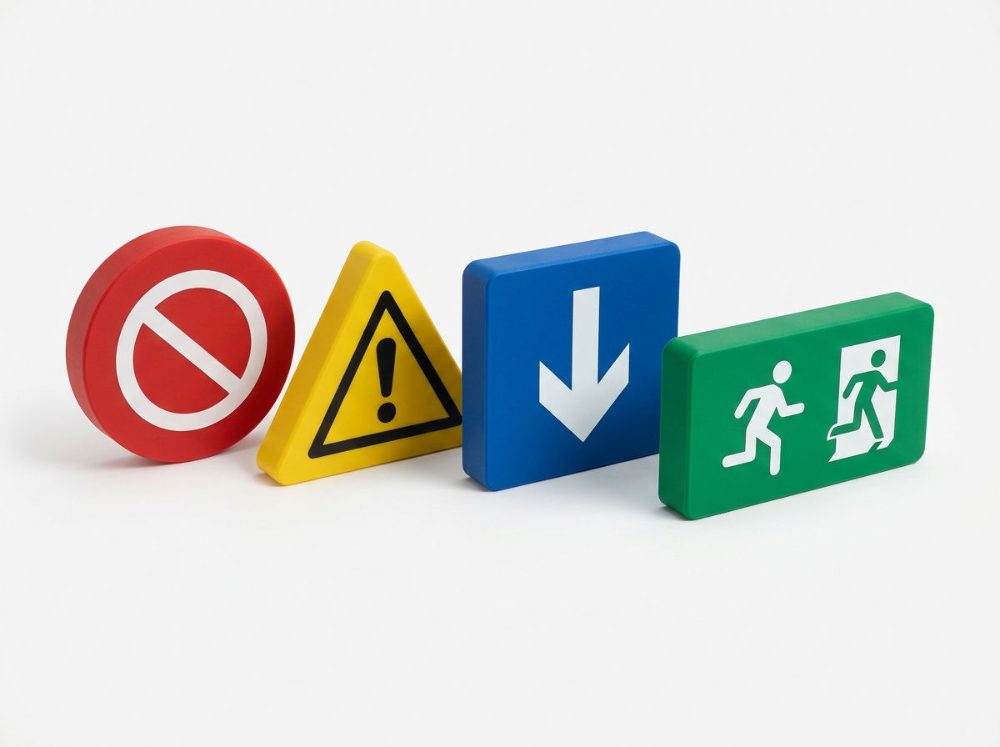

Colores de seguridad y su significado
El color es lo primero que el ojo capta. Cada color de seguridad tiene un significado fijo que no se debe cambiar.
Los colores y su mensaje
Los cuatro colores de un vistazo
| Color | Significado | Ejemplo |
|---|---|---|
| Rojo | Prohibición · material contra incendios · parada | Prohibido fumar, extintor, paro de emergencia |
| Amarillo | Advertencia · precaución | Riesgo eléctrico, piso resbaladizo |
| Azul | Obligación · acción obligatoria | Uso obligatorio de casco, arnés, lentes |
| Verde | Condición segura · salvamento · primeros auxilios | Salida, ruta de evacuación, botiquín |
Color de contraste y símbolo
Cada color de seguridad se combina con un color de contraste (blanco o negro) y un símbolo. Por ejemplo, prohibición = círculo rojo con barra diagonal sobre fondo blanco y símbolo negro.
El rojo siempre es prohibición/incendio, el verde siempre es seguridad/escape. Usar un color con otro sentido confunde y puede costar vidas en una emergencia.
- Rojo: prohibición e incendios. Amarillo: advertencia.
- Azul: obligación. Verde: condición segura, salvamento y escape.
- Cada color se combina con un color de contraste (blanco/negro) y un símbolo.
- El significado de cada color es fijo: no debe cambiarse.
En una planta pintaron de rojo la flecha que indica la salida de emergencia. ¿Está bien?
Aprende el código por su lógica: rojo "no/fuego", amarillo "ojo", azul "debes", verde "por aquí estás a salvo". Así no lo olvidas.

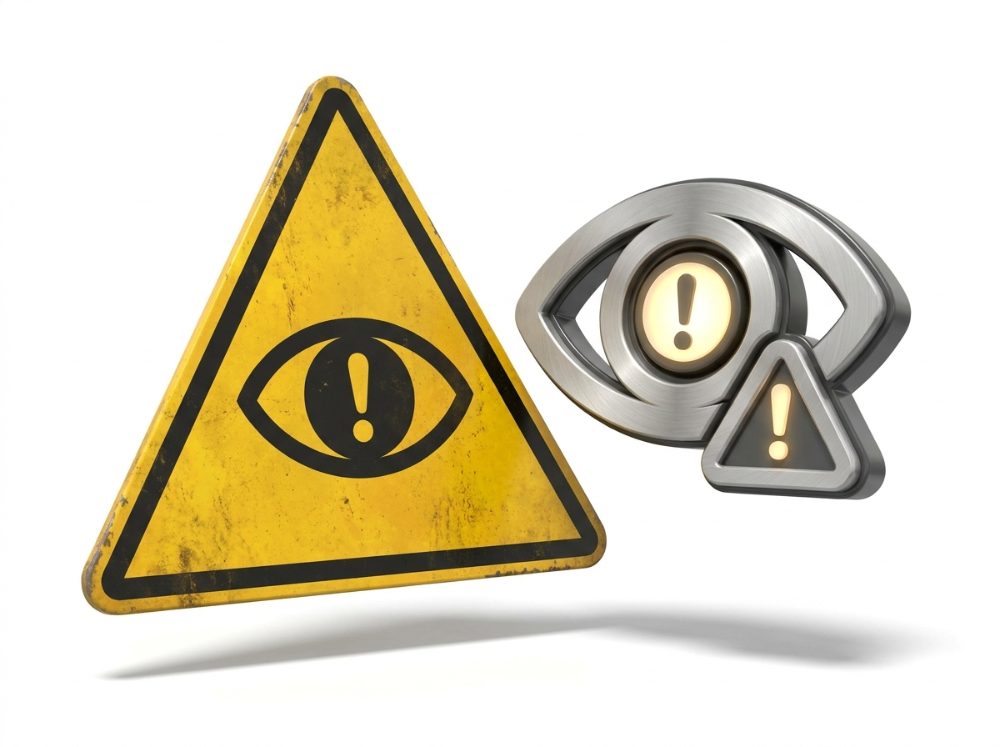

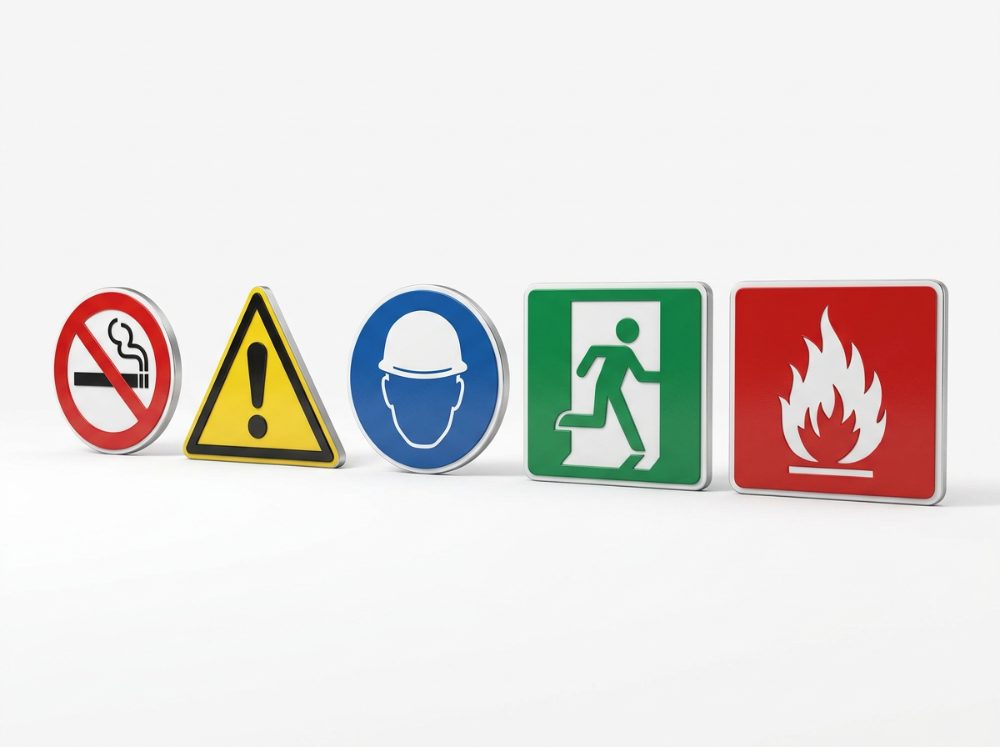

Formas geométricas y tipos de señal
Junto al color, la forma define el tipo de mensaje. Color y forma juntos identifican la señal aunque esté lejos o el símbolo no se vea bien.
Forma según el tipo
Cómo se ven las señales
| Tipo | Forma y color |
|---|---|
| Prohibición | Círculo rojo con barra diagonal, fondo blanco, símbolo negro. |
| Obligación | Círculo azul, símbolo blanco. |
| Advertencia | Triángulo amarillo con borde negro, símbolo negro. |
| Salvamento / seguridad | Cuadrado o rectángulo verde, símbolo blanco. |
| Equipos contra incendio | Cuadrado o rectángulo rojo, símbolo blanco. |
Distingue los tipos
Toca cada tarjeta para comprobar el tipo de señal.
Indica una conducta prohibida (no fumar, no pasar). Fondo blanco y símbolo negro.
Indica una acción obligatoria (usar casco, arnés, lentes). Símbolo blanco.
Avisa de un peligro (riesgo eléctrico, caída). Borde y símbolo negros.
Indica seguridad: salida, ruta de evacuación, botiquín. Símbolo blanco.
- Prohibición: círculo rojo con barra. Obligación: círculo azul.
- Advertencia: triángulo amarillo. Salvamento: cuadrado verde.
- Equipos contra incendio: cuadrado rojo con símbolo blanco.
- Color y forma juntos identifican la señal aunque el símbolo no se distinga.
Si dudas, fíjate en la forma: círculo manda (prohíbe u obliga), triángulo advierte, cuadrado informa o salva. La forma habla aunque el dibujo no se vea.
Señales de evacuación y equipos de emergencia
En una emergencia no hay tiempo de pensar: la señalización debe llevar a la gente a la salida y a los equipos sin dudar.

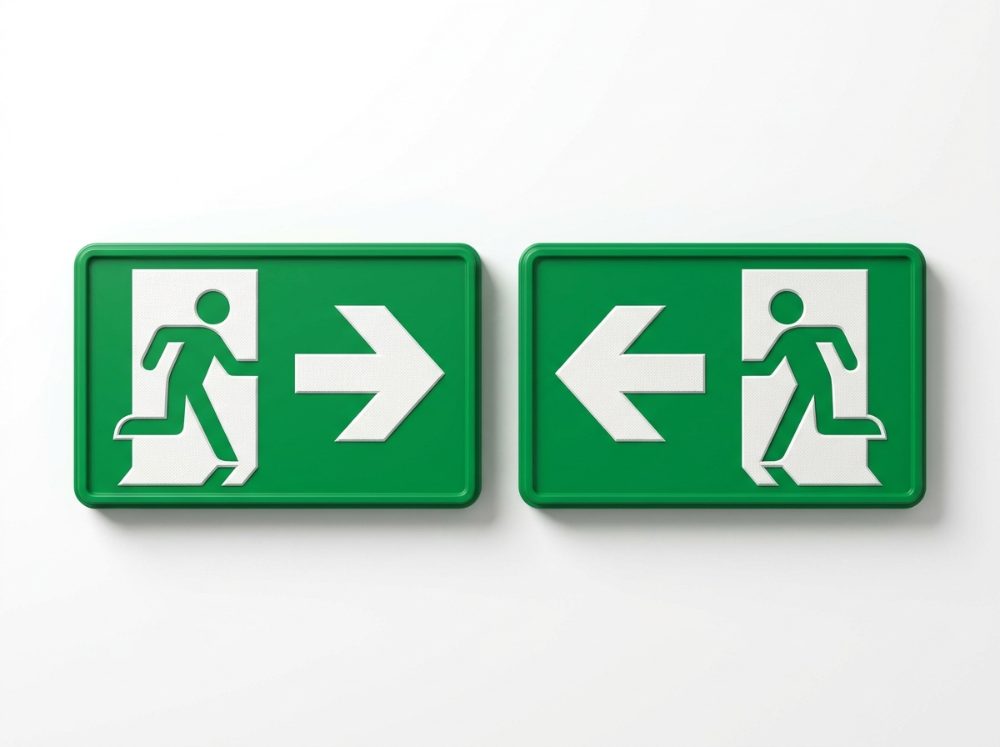

Rutas y salidas de evacuación
Se señalizan en verde con pictograma blanco: la figura corriendo hacia la puerta y flechas que marcan el sentido. Deben formar una secuencia continua y visible desde cualquier punto hasta la salida y el punto de reunión.

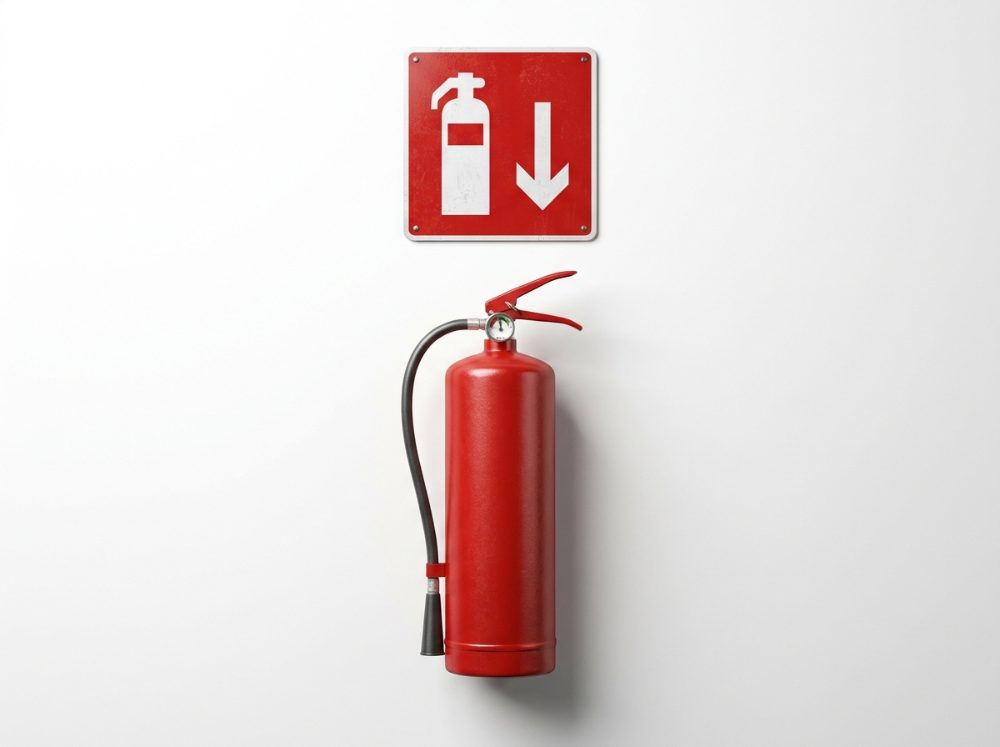

Equipos contra incendio
Extintores, gabinetes y pulsadores se señalizan en rojo con símbolo blanco, para localizarlos de inmediato. La señal va sobre el equipo aunque este se vea, porque desde lejos el cartel lo ubica.
Fotoluminiscencia
Las señales de evacuación deben ser fotoluminiscentes o contar con iluminación de emergencia: en un corte de luz o con humo, son las que guían la salida.
Una salida tapada con cajas o una señal oculta detrás de un estante equivale a no tenerla. Las rutas y los equipos deben estar siempre despejados y visibles.
- Las rutas y salidas de evacuación se señalizan en verde con pictograma blanco.
- Los equipos contra incendio se señalizan en rojo con símbolo blanco.
- Las señales de evacuación deben ser fotoluminiscentes o tener luz de emergencia.
- Nunca se obstruye una señal, una ruta o una salida.
Para ganar espacio, el almacén apiló cajas frente a un extintor y su señal. ¿Qué problema hay?
En una emergencia, la gente sigue lo verde para salir y busca lo rojo para apagar. Si están tapados o apagados, la señalización falló justo cuando más importaba.
Código de colores de tuberías, gases y pisos
Más allá de los carteles, el color identifica qué circula por una tubería, qué contiene un cilindro y por dónde se puede caminar.
Tuberías (NTP 399.012)
El color de una tubería indica el tipo de fluido que transporta (agua, vapor, aire, gas, productos químicos, contra incendios). Así, ante una fuga o una maniobra, se sabe de inmediato qué circula por ella.
Gases en cilindros (NTP 399.013)
Los cilindros de gases industriales se identifican por color (oxígeno, acetileno, GLP, nitrógeno, etc.) para evitar confusiones peligrosas al conectarlos.
Confundir un cilindro por su color puede ser fatal. Además, el oxígeno reacciona violentamente con grasas y aceites: identificar bien el gas por su color y rótulo es vital.

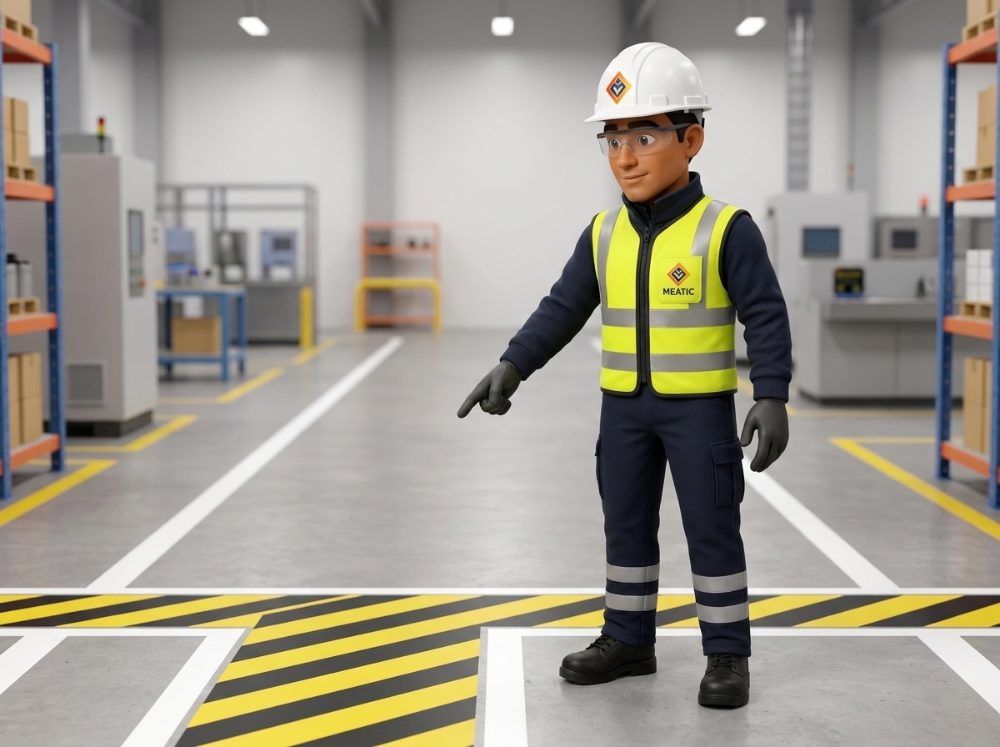

Demarcación de pisos (NTP 399.010)
- El color de una tubería indica el tipo de fluido que transporta (NTP 399.012).
- Los cilindros de gases se identifican por color (NTP 399.013).
- Confundir un gas por su color puede ser fatal; el oxígeno nunca con grasa.
- La demarcación de pisos delimita vías, zonas de equipos y áreas seguras.
El color no es estética: una tubería o un cilindro bien identificado evita una conexión equivocada que puede terminar en incendio o intoxicación.
Diseño, ubicación y mantenimiento de la señalización
Una señal mal ubicada, descolorida o de más es una señal que no funciona. La señalización se planifica y se mantiene.

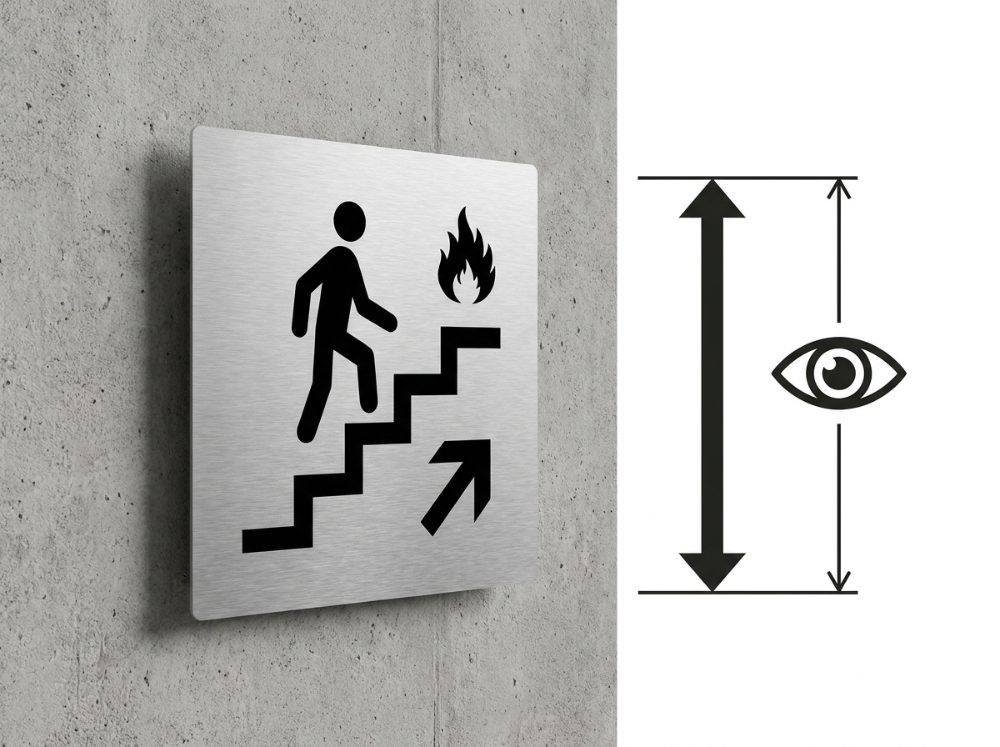

Dónde y cómo ubicarla
- A la altura de la vista y en el punto donde se necesita la información.
- Junto al peligro (advertencia) o en el acceso a la zona (obligación/prohibición).
- Bien iluminada y sin obstáculos que la tapen.
- Con tamaño acorde a la distancia de lectura.
Ni de más ni de menos
Saturar un área de carteles hace que nadie los mire. La señalización debe ser la justa, clara y coherente; demasiadas señales se vuelven ruido visual.

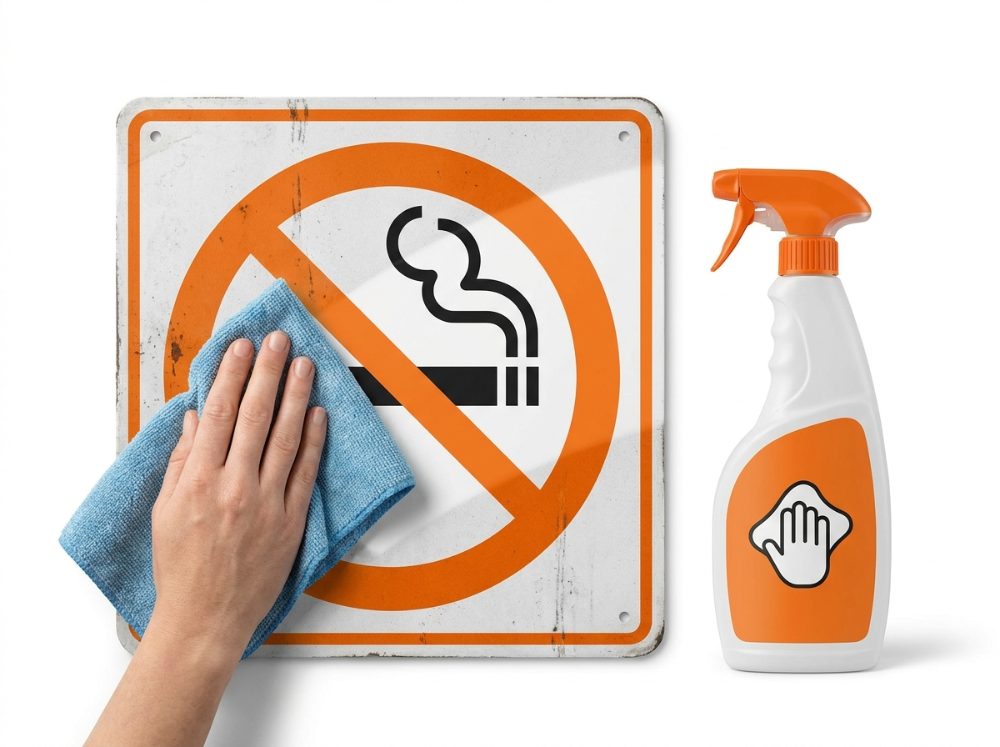

Mantenimiento
Las señales se inspeccionan y reponen: una señal descolorida, sucia, despegada o desactualizada deja de cumplir su función. La fotoluminiscencia y la iluminación de emergencia también se verifican.
De nada sirve una señal correcta si está tapada, borrosa o ya no aplica. Revisar la señalización es parte de las inspecciones de seguridad.
- La señal se ubica a la altura de la vista, junto al peligro o en el acceso, bien iluminada.
- El tamaño debe corresponder a la distancia de lectura.
- El exceso de señales satura y se vuelve ruido visual: la justa y clara.
- Las señales se inspeccionan y reponen; una señal borrosa u oculta no cumple su función.
Una señal de "uso obligatorio de casco" está despegada y tirada en el piso desde hace semanas. ¿Qué corresponde?
Recorre tu área leyendo las señales como si fuera tu primer día. Las que no se ven, sobran o están borrosas, te dicen qué arreglar.
¿Qué dice esta señal o color?
Lee cada situación de señalización y elige la opción correcta. Comprueba tu criterio.
Glosario técnico
Términos y siglas del curso, reunidos para consulta rápida.
- NTP 399.010-1
- Norma peruana de señales de seguridad: colores, símbolos, formas y dimensiones.
- Señal de prohibición
- Círculo rojo con barra diagonal; indica una conducta prohibida.
- Señal de obligación
- Círculo azul con símbolo blanco; indica una acción obligatoria.
- Señal de advertencia
- Triángulo amarillo con borde negro; avisa de un peligro.
- Señal de salvamento
- Cuadrado verde con símbolo blanco; salida, ruta, botiquín.
- Color de contraste
- Blanco o negro que acompaña al color de seguridad y al símbolo.
- Pictograma
- Símbolo gráfico que comunica el mensaje de la señal.
- Fotoluminiscencia
- Propiedad de brillar en la oscuridad; vital en señales de evacuación.
- NTP 399.012 / 399.013
- Código de colores de tuberías y de cilindros de gases.
- Demarcación de pisos
- Líneas y colores que delimitan vías, zonas seguras y de equipos.
- Norma A.130
- Norma del RNE sobre señalización y evacuación en edificaciones.
- ISO 7010
- Símbolos gráficos de seguridad de referencia internacional.
