Fundamentos: energías peligrosas y energía cero
Antes de bloquear hay que entender qué se está conteniendo. Todo equipo guarda energía capaz de moverlo, y casi siempre más de una clase a la vez.
Energía potencial y energía cinética
Toda energía existe en dos estados: potencial (almacenada y a la espera de liberarse —un resorte comprimido, una carga elevada, un condensador cargado) y cinética (en movimiento —un eje girando, un fluido a presión circulando). El riesgo aparece cuando esa energía pasa de potencial a cinética sin que el trabajador lo espere.
Las fuentes de energía a controlar
El bloqueo no es solo "cortar la corriente". Un mismo equipo puede combinar varias fuentes, y todas deben quedar aisladas:
Eléctrica
CA y CC, motores, tableros, condensadores, baterías, sistemas fotovoltaicos.
Mecánica
Partes en rotación, resortes en compresión, volantes de inercia, equipos móviles.
Hidráulica
Aceite a presión en bombas, cilindros, prensas y elevadores.
Neumática
Aire o gas comprimido en líneas, actuadores y recipientes a presión.
Térmica
Vapor, agua o aceite calientes, superficies que requieren tiempo de enfriado.
Química
Líquidos, gases o sólidos reactivos, inflamables o corrosivos en líneas y tanques.
Gravitacional
Cargas suspendidas, tapas o componentes elevados que pueden caer.
Radiación
Láser, radiofrecuencia, rayos X y otras fuentes ionizantes o no ionizantes.
Apagar el equipo no lo deja seguro. Un acumulador hidráulico, un condensador, un resorte cargado o una carga colgada conservan energía aunque el botón diga "off". Esa energía almacenada debe drenarse o retenerse antes de intervenir.
El objetivo: estado de energía cero
El fin del bloqueo es alcanzar el estado de energía cero: la condición en la que todas las fuentes —ya identificadas— han sido aisladas, bloqueadas, etiquetadas, la energía residual liberada, y se ha verificado con instrumentos que no queda energía peligrosa. Solo entonces es seguro trabajar.
- Toda energía es potencial (almacenada) o cinética (en movimiento); el riesgo surge al pasar de una a otra sin aviso.
- Un equipo suele combinar varias fuentes: eléctrica, mecánica, hidráulica, neumática, térmica, química, gravitacional y radiación.
- La energía residual permanece aunque el equipo esté apagado: debe drenarse o retenerse.
- El objetivo del bloqueo es el estado de energía cero, verificado con instrumentos.
Vas a intervenir una prensa hidráulica accionada por un motor eléctrico, con un acumulador hidráulico y un troquel suspendido en la parte superior. ¿Qué tipos de energía debes controlar antes de trabajar?
La energía que no ves es la que te lastima. Antes de tocar nada, pregúntate: ¿qué se mueve, qué gira, qué está caliente y qué quedó cargado aunque apagué el equipo?
Marco normativo: internacional y peruano
El bloqueo es una exigencia legal, no una buena costumbre. Conviene saber en qué normas se apoya —tanto las internacionales de referencia como las de cumplimiento obligatorio en el Perú.
Referencias internacionales
Marco legal peruano (cumplimiento obligatorio)
| Norma | Qué exige en materia de bloqueo |
|---|---|
| Ley 29783 (y su modif. 30222) | SST general. Art. 49 y 69: capacitar al trabajador en el uso y mantenimiento seguro de máquinas y equipos. |
| D.S. 024-2016-EM (minería) | Cap. de Bloqueo y Señalización, Art. 346–351: identificar todas las energías, permitir candado y tarjeta, aislar la fuente principal (no el control), verificar energía residual y mantener el bloqueo hasta terminar. |
| RESESATE (electricidad) | Trabajo sin tensión bajo las "5 reglas de oro": cortar, bloquear, verificar ausencia de tensión, poner a tierra y señalizar. |
| Norma G.050 | Seguridad durante la construcción. |
En el Perú no existe una nota técnica nacional específica de LOTO para todo tipo de energía. Por eso, fuera del sector minero y eléctrico —que sí tienen norma propia— se adopta OSHA 1910.147 y ANSI Z244.1 como referencia de buenas prácticas, siempre articulada con la Ley 29783.
Las 5 reglas de oro (trabajo eléctrico sin tensión)
- Corte efectivo de todas las fuentes de tensión.
- Enclavamiento o bloqueo de los aparatos de corte.
- Verificación de ausencia de tensión.
- Puesta a tierra y en cortocircuito.
- Señalización y delimitación de la zona de trabajo.
- El bloqueo es una exigencia legal, no una buena práctica opcional.
- En el Perú aplican la Ley 29783, el D.S. 024-2016-EM (minería) y el RESESATE (eléctrico).
- Como referencia internacional se usan OSHA 1910.147, ANSI Z244.1, NFPA 70E e ISO 14118.
- El trabajo eléctrico sin tensión sigue las 5 reglas de oro.
No memorices números de artículo: memoriza la idea. La ley te exige aislar la fuente principal —no el botón de control— y comprobar que la energía realmente se fue.
Funciones y responsabilidades
El bloqueo funciona como un sistema de personas, no de candados. Cada rol tiene obligaciones distintas, y confundirlas es una de las causas más frecuentes de accidente.
Los roles del programa LOTO
Si el operador del equipo también realiza el mantenimiento, asume ambos roles. Lo importante no es el cargo, sino quién coloca el candado: esa persona es la única que puede retirarlo.
El equipo LOTO
En instalaciones grandes la gestión se reparte en un equipo: supervisor de mantenimiento, supervisores de línea, operadores, comité de seguridad y responsable de SST. Entre ellos se distribuyen la elaboración de procedimientos, el registro, la capacitación y las inspecciones periódicas.

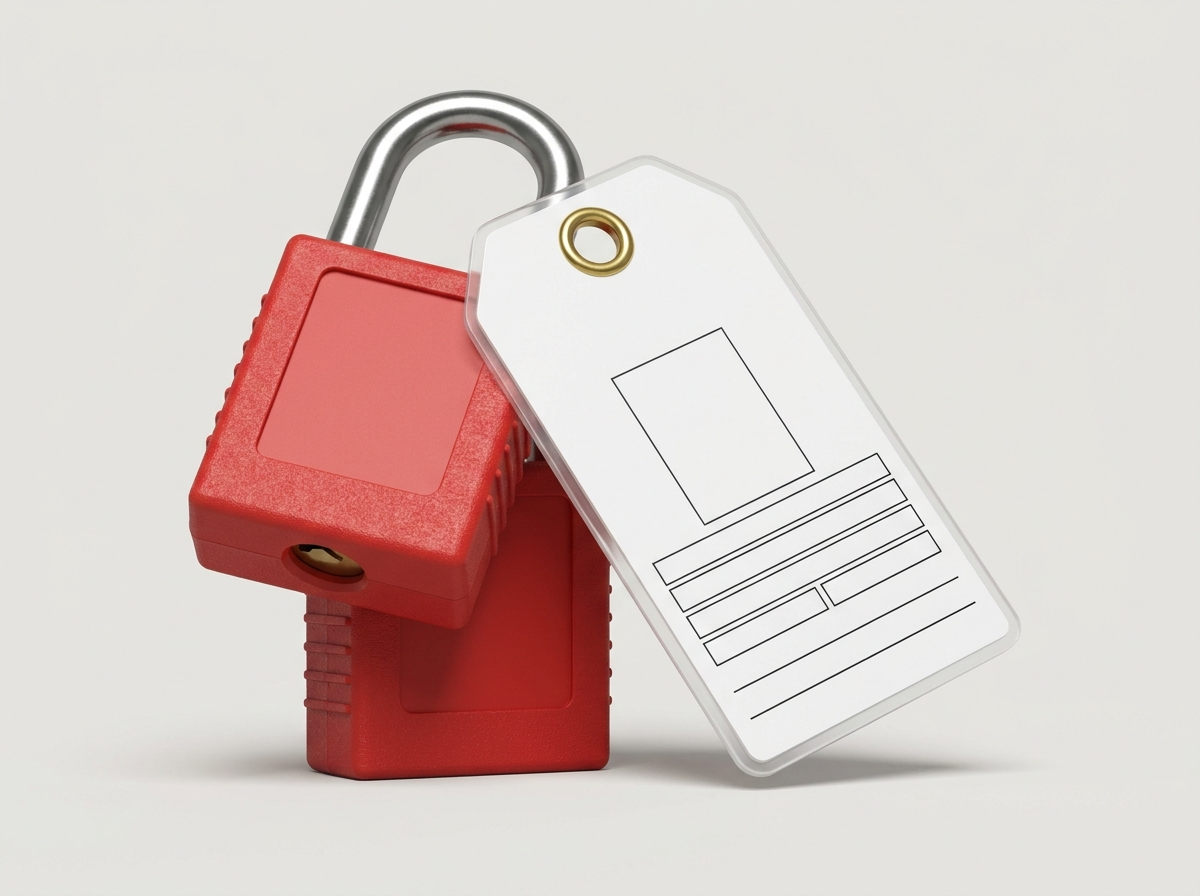

Responsabilidad del empleador
La empresa debe proporcionar los dispositivos, capacitar a cada rol según corresponda, documentar los procedimientos y verificar su cumplimiento. El bloqueo no se delega solo al trabajador: es una responsabilidad compartida y dirigida.
- Los roles son: administrador del programa, trabajador autorizado, afectado y otros trabajadores.
- Quien coloca el candado es el único que puede retirarlo.
- Una misma persona puede ser autorizado y afectado a la vez.
- El empleador debe proveer dispositivos, capacitar, documentar y verificar.
Pregúntate siempre: ¿soy autorizado, afectado u "otro" en esta tarea? Tu rol define qué puedes y qué no puedes tocar. Cuando hay duda, no se opera.
Dispositivos de bloqueo y etiquetado
El candado bloquea; la tarjeta informa. Pero detrás de esos dos elementos hay toda una familia de dispositivos diseñados para cada tipo de fuente de energía.
Candado y tarjeta: las dos capas
Compara: candado vs. tarjeta
Toca cada tarjeta para descubrir su función. Se confunden, pero hacen cosas distintas.
Impide físicamente operar el dispositivo de aislamiento. Una sola llave, bajo control exclusivo de su dueño.
Comunica quién bloqueó, por qué y desde cuándo. Advierte, pero no detiene: nunca reemplaza al candado.
Un candado LOTO debe tener una sola llave. Nada de llaves maestras que abran varios candados de bloqueo: eso anularía el control exclusivo del trabajador sobre su propio aislamiento.
Código de colores
No hay un estándar único obligatorio, pero la convención más extendida ayuda a leer un bloqueo de un vistazo:
| Color | Uso habitual |
|---|---|
| Rojo | Candado/tarjeta personal del trabajador autorizado (uso general). |
| Naranja | Aislador de grupo / caja de seguridad. |
| Amarillo | Equipo fuera de servicio o en reparación. |
| Azul | Cajas de seguridad con más de 6 puntos de aislamiento. |
| Verde / Negro | Equipos móviles / medidas preventivas de libre disposición. |

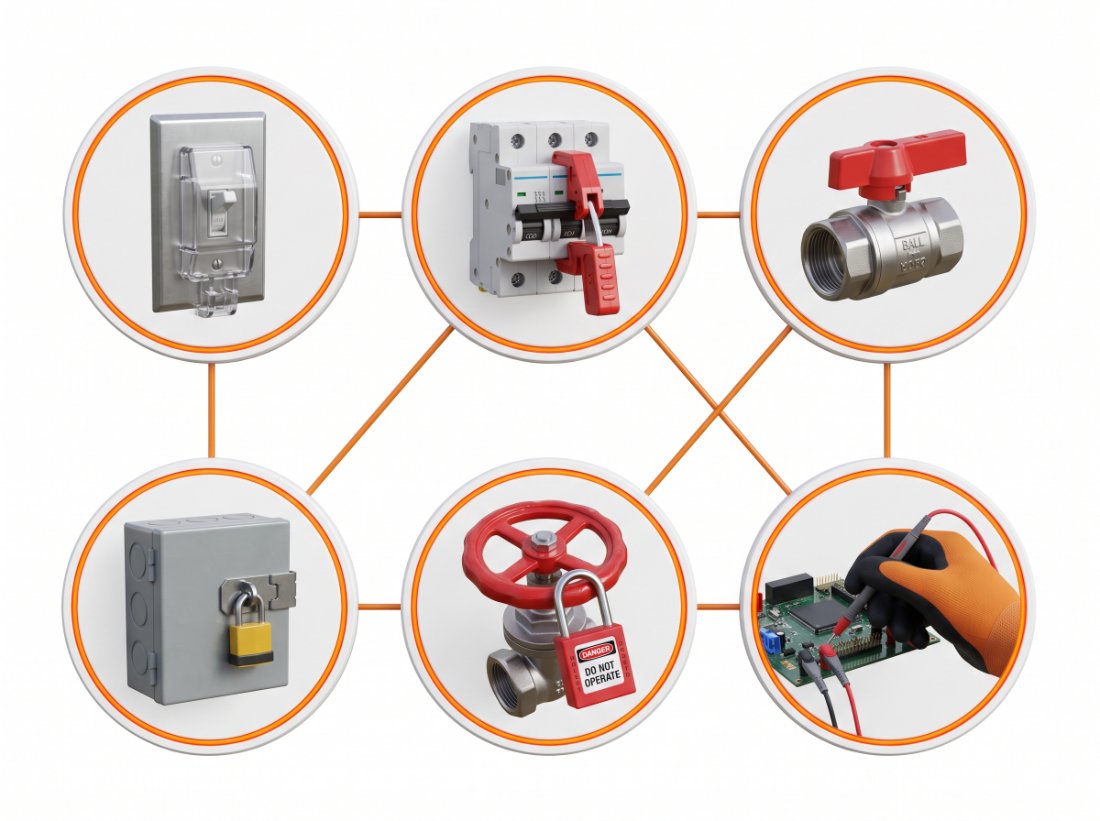

Dispositivos según la fuente
Eléctricos
Bloqueadores de interruptor de pared, disyuntor, enchufe, fusible y paro de emergencia.
De válvula
Para válvulas de compuerta, de bola, de mariposa y ciegas, de distintos diámetros.
De cable
Bloquean varios puntos a la vez o dispositivos de forma irregular difíciles de asegurar.
Pinza múltiple (hasp)
Permite que varios trabajadores coloquen su candado sobre un mismo punto.
Neumáticos
Para desconexiones rápidas, reguladores de línea y cilindros de gas.
Placas de punto
Marcan e identifican cada punto de aislamiento para bloquear con rapidez y sin error.
Estación y kit LOTO
La estación LOTO centraliza candados, tarjetas y accesorios en un punto visible y ordenado. El kit personal acompaña al trabajador a campo. Mantener el orden no es estético: un dispositivo que no se encuentra es un bloqueo que no se hace.
- El candado bloquea físicamente; la tarjeta informa y advierte, pero nunca lo reemplaza.
- Cada candado LOTO tiene una sola llave bajo control exclusivo de su dueño.
- Existe un dispositivo para cada fuente: eléctricos, de válvula, de cable, pinza múltiple (hasp), neumáticos.
- La estación y el kit LOTO mantienen el orden: lo que no se encuentra, no se usa.
El candado es tu vida física; la tarjeta es tu firma. Si un punto no acepta candado, usa un accesorio que lo permita: hoy existe un dispositivo para casi cualquier válvula o interruptor.
Identificación y control de la energía
Controlar la energía es un método, no un acto único. Consiste en identificarla, aislarla en la fuente correcta, disipar lo que queda y elegir el control más alto posible de la jerarquía.

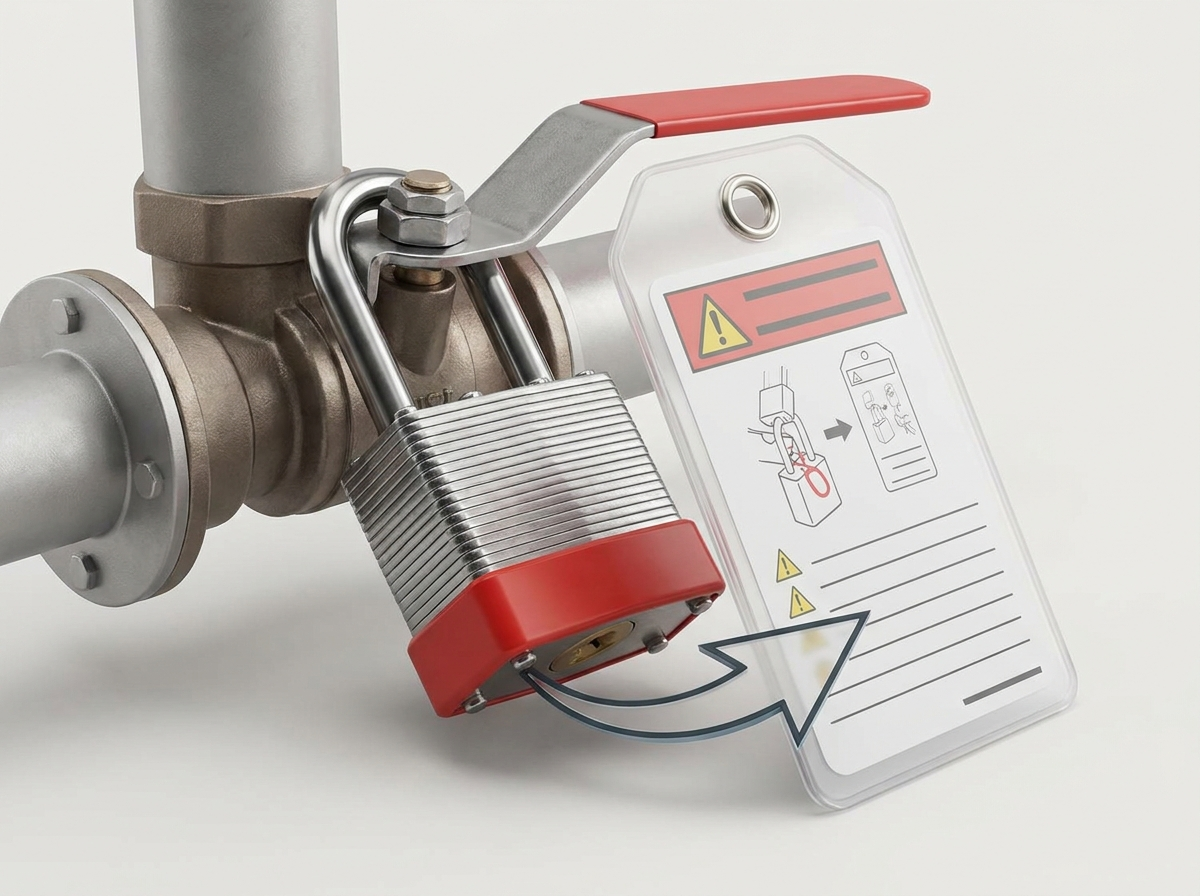

Dispositivos de aislamiento de energía (EID)
Un dispositivo de aislamiento es un mecanismo que impide físicamente que la energía llegue al equipo: un interruptor de desconexión, un disyuntor de accionamiento manual, una válvula de línea o una brida ciega. Cada fuente identificada necesita el suyo.
Los botones pulsadores, paros de emergencia, selectores, enclavamientos y PLC no son dispositivos de aislamiento. Apagar con el botón no separa el equipo de su fuente: solo lo detiene. El aislamiento se logra abriendo el dispositivo correcto y bloqueándolo.
Compara: ¿qué aísla y qué no?
Toca cada tarjeta. Confundir estos dos elementos es una causa frecuente de accidente.
Solo detiene el equipo. No lo separa de su fuente de energía y puede rearrancar. No sirve para bloquear.
Interruptor de desconexión, disyuntor manual, válvula o brida ciega: separa físicamente el equipo de su energía. Es lo que se bloquea.

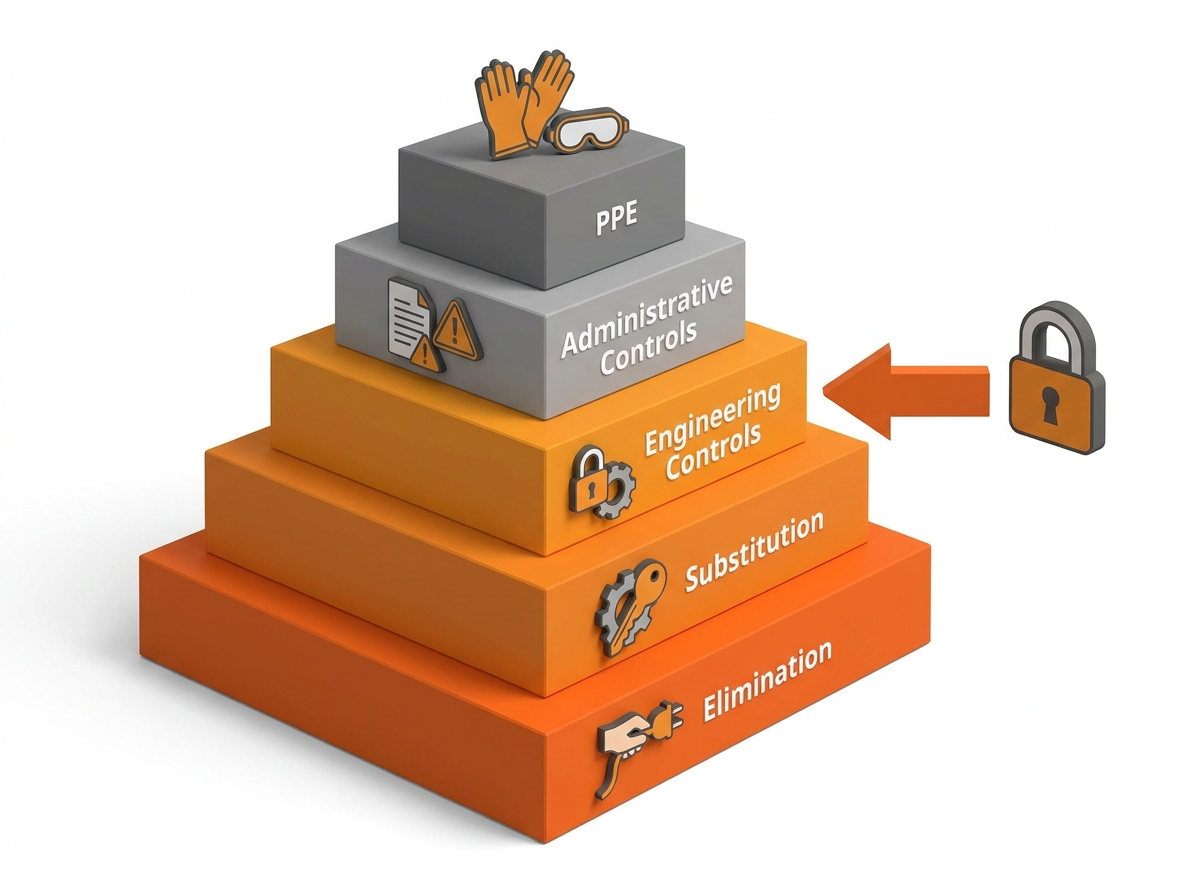

Jerarquía de controles aplicada al bloqueo
- Eliminación: llevar la fuente a energía cero (desconectar, drenar, descargar).
- Sustitución: trabajar con energía de menor riesgo cuando sea posible (p. ej. baja tensión).
- Ingeniería: candados, dispositivos y accesorios normados para cada fuente.
- Administrativo: programa, procedimientos, permisos y capacitación.
- EPP: guantes dieléctricos, calzado y ropa de protección como última barrera.
Disipación de la energía residual
Después de aislar, hay que liberar o retener lo que quedó almacenado:
- Drenar fluidos y gases a presión hasta nivel atmosférico.
- Descargar condensadores eléctricos.
- Aplicar doble bloqueo y purga en líneas de proceso.
- Liberar o calzar resortes y piezas que puedan caer por gravedad.
- Esperar a que las piezas en movimiento se detengan por completo.
- Dejar enfriar (o calentar) componentes hasta una temperatura segura.
Cerrar una válvula automática o apagar una unidad hidráulica sin purgar la presión no es aislamiento. Solo hay energía cero cuando la energía ya no está y no puede reacumularse.
- Un dispositivo de aislamiento (EID) separa físicamente el equipo de su energía; los botones y PLC no aíslan.
- Aplica la jerarquía de controles: eliminación, sustitución, ingeniería, administrativo y EPP.
- Tras aislar, hay que disipar la energía residual (drenar, descargar, liberar).
- Aislar no es desenergizar: solo hay energía cero cuando no puede reacumularse.
Un operador cierra la válvula automática de una línea de vapor desde el panel de control y te dice que ya puedes intervenir la tubería. ¿Es seguro empezar?
Sube siempre lo más alto que puedas en la jerarquía. El EPP es la última línea, no la primera: si puedes eliminar la energía, no dependas de un guante.
Procedimiento LOTO / LOTOTO
El bloqueo sigue una secuencia. El paso que más vidas salva no es poner el candado: es comprobar después que el equipo de verdad no arranca.
LOTO y LOTOTO: la diferencia
LOTOTO no cambia el fondo del procedimiento: lo que hace es poner el énfasis en la verificación (Try Out). La prueba siempre formó parte del bloqueo bien hecho; el nombre solo la vuelve explícita.

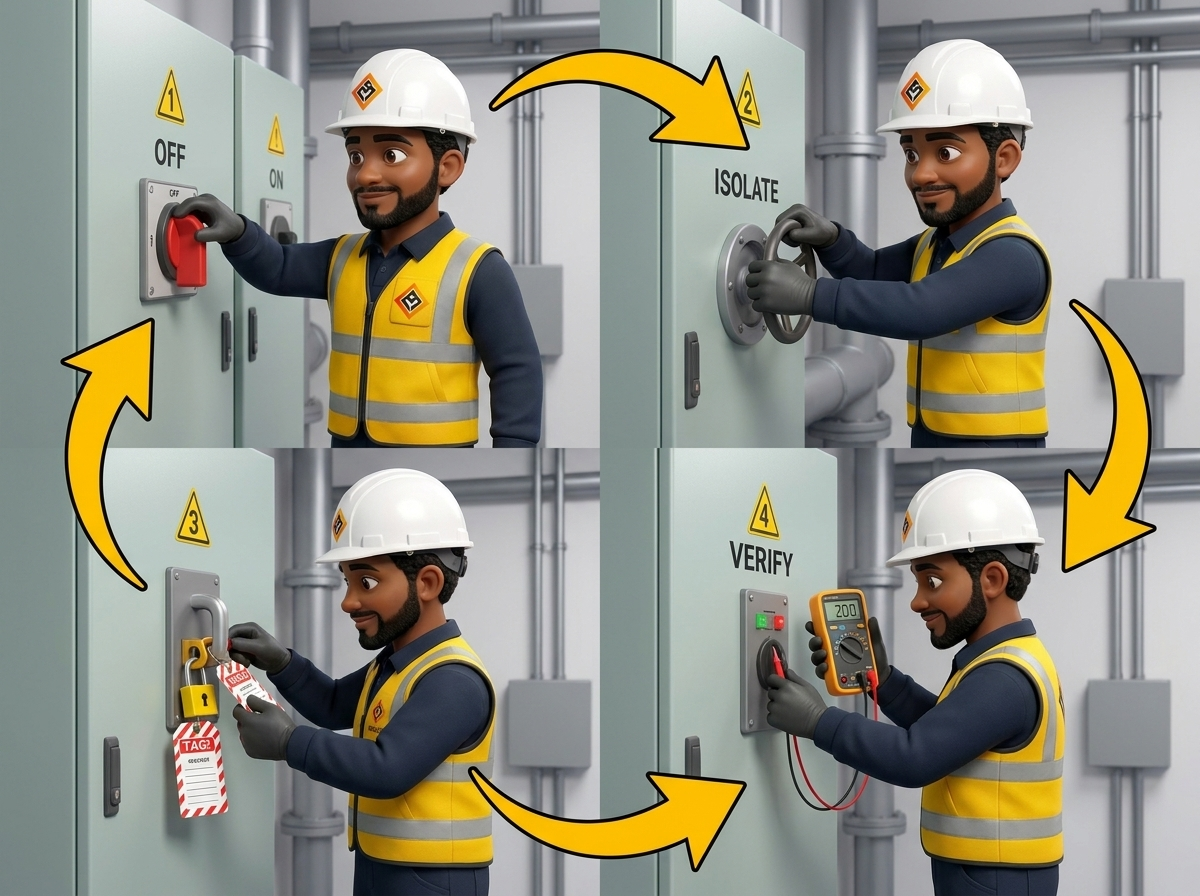

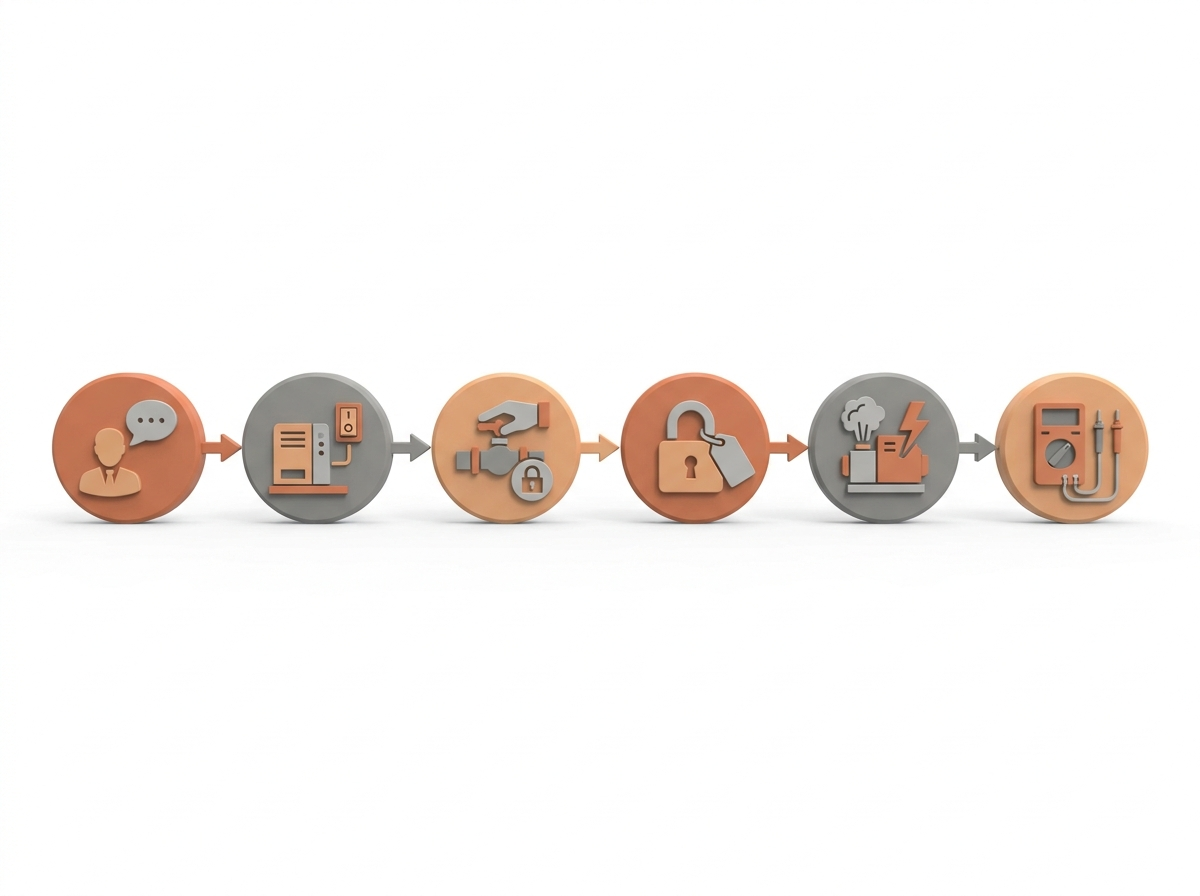

Secuencia de consignación
Recorre los 7 pasos uno a uno, en orden. Toca Siguiente para avanzar.
La verificación de energía cero se hace probando: pulsa el arranque (debe no encender) y mide con multímetro, detector de tensión, sensor de temperatura o detector de gases, según la energía. Luego deja los controles en posición segura.
Retiro temporal y devolución a servicio
Si hace falta energizar para probar o posicionar, el retiro temporal del bloqueo debe estar documentado y durar solo lo necesario. Para devolver el equipo a servicio: retira herramientas, repón guardas, aleja al personal, avisa, y recién entonces cada quien retira su propio candado antes de reenergizar.
- LOTOTO añade el Try Out: la verificación explícita de que el equipo no arranca.
- La secuencia es: prepárate, notifica, apaga, aísla, bloquea/etiqueta, disipa y verifica.
- La verificación se hace probando el arranque y midiendo con instrumentos.
- Cada trabajador retira su propio candado antes de devolver el equipo a servicio.
Terminaste de colocar candado y tarjeta en el interruptor de un transportador. Tu compañero quiere empezar a soltar los pernos de inmediato. ¿Qué haces primero?
Después de bloquear, aprieta el botón de arranque. Si el equipo enciende, te acabas de salvar la vida descubriéndolo a tiempo. Verificar energía cero no es opcional.
Bloqueo grupal y amaestramiento de llaves
Cuando varios trabajan sobre el mismo equipo —o cuando un equipo tiene muchos puntos de aislamiento— el bloqueo individual se vuelve inmanejable. Para eso existen el bloqueo grupal y un sistema ordenado de llaves.

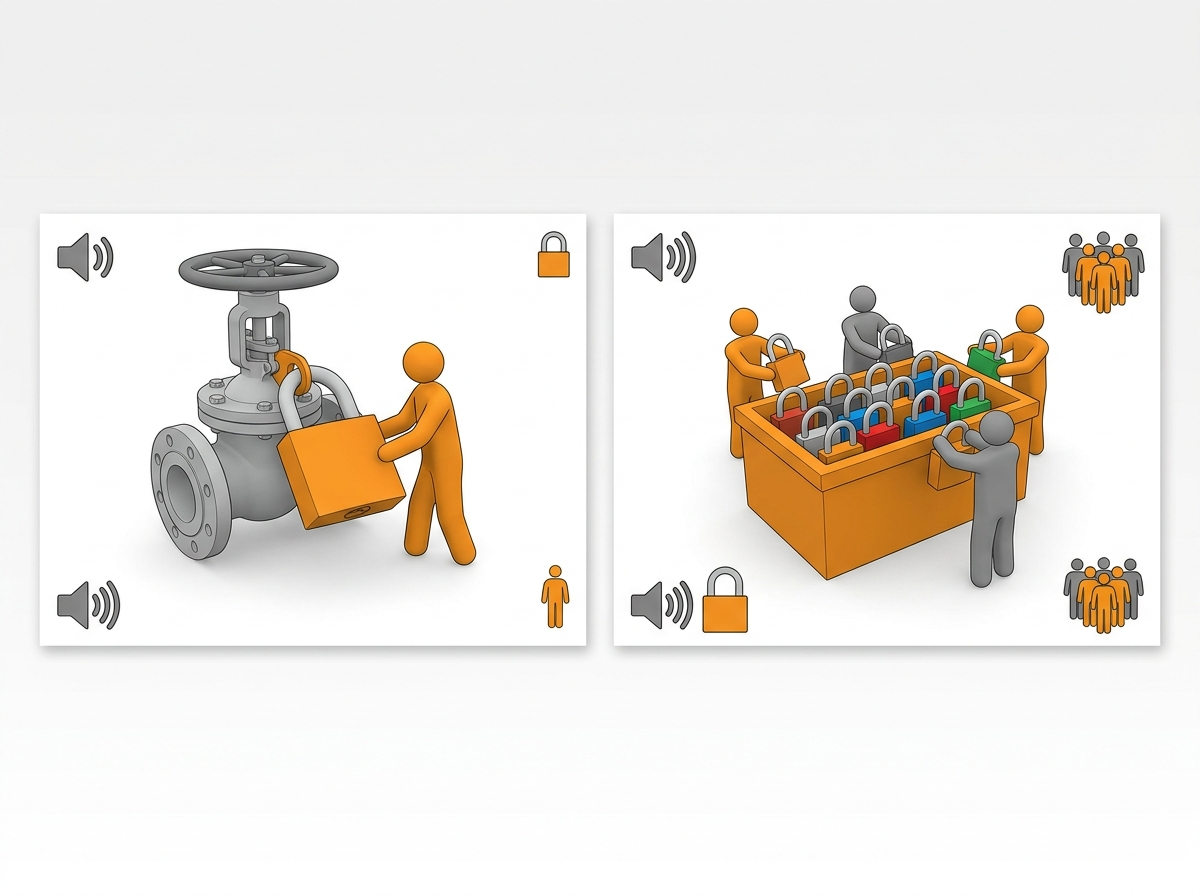

Individual vs. grupal
En el bloqueo individual, cada trabajador pone su candado en cada punto de aislamiento. Es claro, pero se complica rápido: 10 personas sobre un equipo de 5 fuentes necesitarían 50 candados. El bloqueo grupal resuelve esto con una caja de bloqueo.
- Un trabajador designado bloquea cada punto de aislamiento con su candado.
- Coloca todas las llaves dentro de la caja y pone su propio candado en ella.
- Cada trabajador del grupo añade su candado personal a la caja antes de empezar.
- Al terminar, cada uno retira su candado de la caja.
- El designado es el último en retirar el suyo y recuperar las llaves.
El mismo trabajo que exigía 50 candados se resuelve con 15: 5 en los puntos de aislamiento y 1 por persona en la caja. Menos dispositivos, menos errores, misma protección individual.
Cambios de turno y candado huérfano
Si el trabajo pasa de un turno a otro, el bloqueo no se interrumpe: quien sale no retira su candado hasta que quien entra coloque el suyo. Y si alguien dejó su candado y no está disponible, aplica la regla de las dos personas: el candado solo se corta con autorización y presencia del supervisor, verificando que el trabajador no está en el equipo, documentando todo y avisándole después.
Amaestramiento de llaves
El amaestramiento organiza qué llave abre qué candado, según una jerarquía planificada:
Las cerraduras de identificación personal nunca se amaestran entre trabajadores. La llave maestra existe solo para aperturas de emergencia controladas, jamás para saltarse el control exclusivo del dueño del candado.
- El bloqueo grupal usa una caja de bloqueo: menos candados, misma protección individual.
- El trabajador designado es el último en retirar su candado de la caja.
- En cambios de turno el bloqueo no se interrumpe; el candado huérfano se retira con la regla de 2 personas.
- El candado personal siempre es de llave diferente (KD); la maestra es solo para emergencias.
Un equipo tiene 5 puntos de aislamiento y trabajarán 10 personas sobre él. ¿Cuántos candados se necesitan con bloqueo grupal y cómo se organiza?
En grupo, tu candado en la caja es tu garantía personal: mientras esté puesto, nadie energiza. No confíes en que "otro ya bloqueó": pon el tuyo.
Programa LOTO: inspección, registro y excepción
Un bloqueo aislado protege una tarea; un programa protege a toda la organización. Aquí se cierra el ciclo: documentar, inspeccionar, registrar y saber cuándo el bloqueo no aplica.
Los elementos de un programa
Política y programa
Documento escrito que define propósito, alcance, vocabulario y responsabilidades.
Procedimientos por máquina
Una ficha específica por equipo, con sus puntos de aislamiento.
Dispositivos adecuados
Candados, tarjetas y accesorios provistos por la empresa.
Capacitación
Diferenciada para autorizados, afectados y otros.
Inspección periódica
Auditoría al menos anual, certificada por escrito.
Sostenibilidad
Revisión y mejora continua del programa.

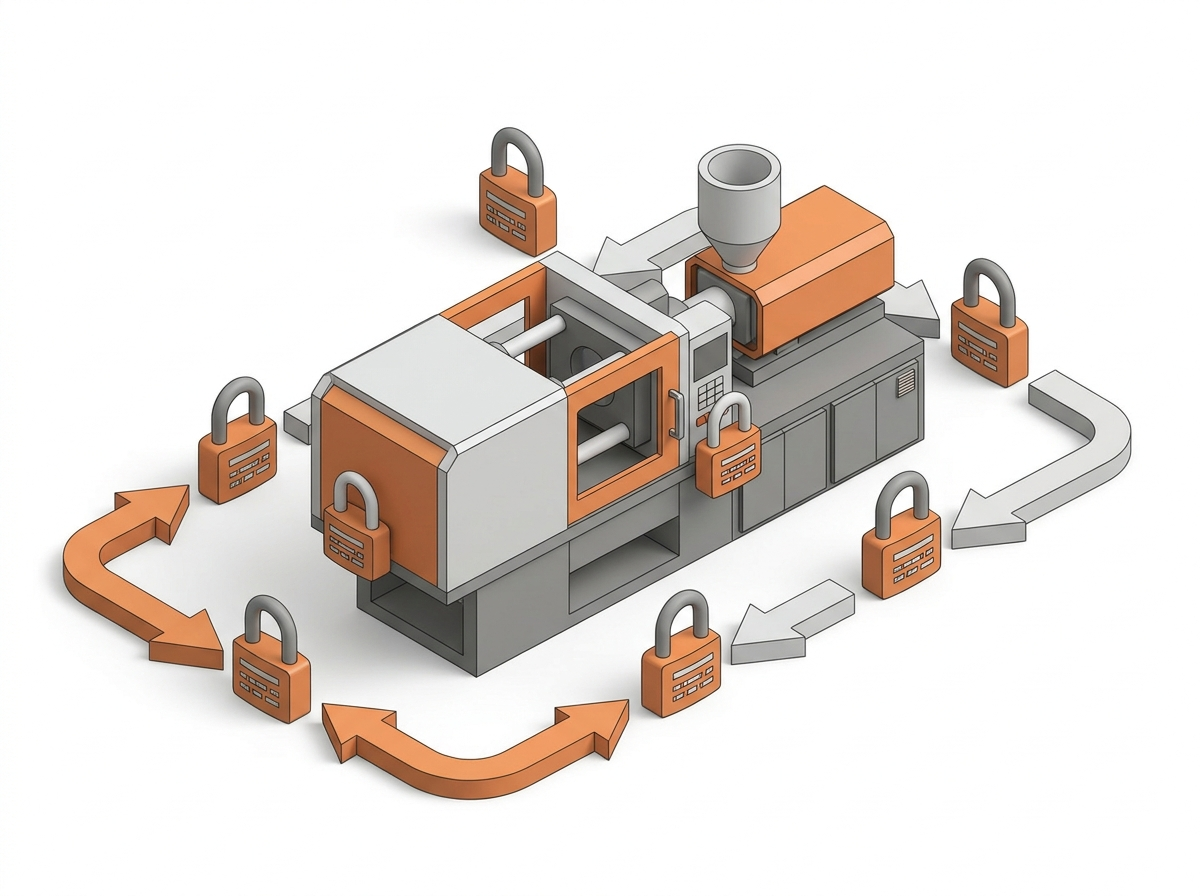

Procedimiento por máquina (PET gráfico)
La mejor práctica actual es el procedimiento gráfico: fotos del equipo señalando cada punto de aislamiento, su tipo de energía y la secuencia de bloqueo y verificación. Se coloca en el propio equipo, en el idioma del personal, para que cualquier autorizado sepa bloquearlo sin ambigüedad.
El programa exige una inspección periódica al menos una vez al año, certificada por escrito, que confirme que los procedimientos se siguen y siguen siendo válidos. No es burocracia: es lo que mantiene vivo el sistema.
Registro documentario
- Capacitación: asistentes, fechas, temas, instructor y resultados de evaluación.
- Candados y llaves: a quién se entregaron, cuándo y por qué.
- Actividad LOTO: quién, qué, cuándo, dónde y por qué se bloqueó.
- Inventario y procedimientos: lista de dispositivos y carpeta maestra accesible a todos.
Excepción de LOTO
Un equipo puede quedar exceptuado del procedimiento solo si se cumplen todas estas condiciones: una sola fuente fácilmente identificable y aislable, sin energía residual que pueda reacumularse, un único dispositivo de bloqueo bajo control exclusivo del trabajador, desconexión completa, y que el trabajo no genere peligro para otros. Si falta una sola, el bloqueo es obligatorio.
En tareas rutinarias, repetitivas e integrales a la producción pueden usarse medidas de protección alternativas, pero solo tras una evaluación de riesgo que demuestre protección equivalente. La excepción no es un atajo: se justifica y se documenta.
- Un programa LOTO incluye política, procedimientos por máquina, dispositivos, capacitación e inspección.
- El procedimiento gráfico (PET) se coloca en cada equipo con sus puntos de aislamiento.
- La inspección debe ser al menos anual y certificada por escrito.
- La excepción solo aplica si se cumplen todas las condiciones; de lo contrario, el bloqueo es obligatorio.
Un buen programa se nota en una auditoría sorpresa: si los procedimientos están en cada máquina y los registros al día, el bloqueo dejó de depender de la memoria de una persona.
Ficha de consignación (job aid)
Lleva esta secuencia al campo. Imprímela y úsala como lista de verificación antes de intervenir cualquier equipo.
Secuencia de bloqueo y verificación
0/7 Imprimir fichaToca cada paso para marcarlo a medida que lo completas.
- Prepárate: identifica todas las fuentes de energía y cómo se controla cada una.
- Notifica: avisa a los trabajadores afectados qué se bloquea y por qué.
- Apaga: detén el equipo con su procedimiento normal de parada.
- Aísla: abre cada dispositivo de aislamiento para separar el equipo de su energía.
- Bloquea y etiqueta: coloca candado y tarjeta en cada punto (un candado por trabajador).
- Disipa: libera la energía residual (drenaje, descarga, alivio de presión).
- Verifica (Try Out): intenta arrancar y mide con instrumentos. Confirma energía cero.
Glosario técnico
Los términos y siglas que aparecen a lo largo del curso, reunidos para consulta rápida.
- LOTO
- Lock Out – Tag Out: bloqueo y etiquetado de una fuente de energía.
- LOTOTO
- Lock Out – Tag Out – Try Out: añade la verificación explícita de energía cero.
- Energía cero
- Condición en la que todas las fuentes están aisladas, bloqueadas y verificadas sin energía peligrosa.
- Energía residual
- Energía almacenada que permanece tras apagar el equipo (presión, carga, resorte, condensador).
- EID
- Dispositivo de aislamiento de energía: mecanismo que separa físicamente el equipo de su fuente.
- Try Out
- Prueba de arranque y medición para comprobar que el equipo quedó realmente desenergizado.
- Hasp
- Pinza de bloqueo múltiple que permite varios candados sobre un mismo punto.
- Caja de bloqueo
- Dispositivo de bloqueo grupal donde se guardan las llaves bajo el candado de cada trabajador.
- KD / KA
- Llaves diferentes (cada candado su llave) / llaves iguales (varios candados, una llave).
- MK / GMK
- Llave maestra / gran llave maestra: acceso de supervisión bajo control, solo para emergencias.
- PET
- Procedimiento Escrito de Trabajo: ficha gráfica de bloqueo colocada en cada equipo.
- RESESATE
- Reglamento de seguridad en trabajos eléctricos; define las 5 reglas de oro.
¿Terminaste de estudiar?
Cuando te sientas preparado, rinde el examen en línea. Al aprobarlo podrás solicitar tu certificado emitido por MEATIC S.A.C., con código y QR de verificación (digital S/ 39 · impreso S/ 90).
Realizar examen MEATIC S.A.C. · “Ingeniería que cambia el mundo”
