Riesgo por Arco Eléctrico (Arc Flash): energía incidente y EPP
Curso de autoinstrucción · MEATIC S.A.C. · “Ingeniería que cambia el mundo”¿Qué es el arco eléctrico (arc flash)?
No es lo mismo recibir un choque que estar frente a un arco eléctrico. El arco es una explosión de energía que puede matar a distancia, sin contacto, en milésimas de segundo. Entenderlo es el punto de partida.
Definición
El arco eléctrico es una descarga de corriente que salta a través del aire entre dos conductores con diferencia de potencial, o entre un conductor y tierra, cuando el aislamiento del aire se rompe (falla, maniobra, objeto conductor). El aire se ioniza y se vuelve conductor, liberando una enorme cantidad de energía en forma de calor, luz y presión.
Arco vs. choque eléctrico
| Aspecto | Choque (contacto) | Arco eléctrico |
|---|---|---|
| Mecanismo | Corriente cruza el cuerpo | Energía térmica/presión a distancia |
| Contacto | Necesario | NO necesario |
| Lesión típica | Fibrilación, tetanización | Quemaduras, trauma, sordera, ceguera |
| EPP | Dieléctrico (aísla) | Resistente al arco (arc rating) |
Marco normativo
- Ley 29783 y D.S. 005-2012-TR — SST.
- RM 111-2013-MEM/DM (RESESATE) — SST con electricidad en Perú.
- NFPA 70E — norma de referencia mundial sobre seguridad eléctrica en el lugar de trabajo y arc flash.
- IEEE 1584 — guía de cálculo de la energía incidente del arco.
- El arco eléctrico es una descarga a través del aire que libera calor, luz y presión.
- Mata a distancia, sin contacto físico, a diferencia del choque eléctrico.
- Arc flash = destello térmico; arc blast = onda de presión y proyectiles.
- El EPP contra arco es resistente al arco (arc rating), no solo dieléctrico.
- Referencias: NFPA 70E e IEEE 1584, junto a la Ley 29783 y el RESESATE.
El EPP dieléctrico te protege del paso de corriente, pero NO de un arco: ante riesgo de arc flash necesitas ropa y careta con arc rating. Son dos peligros distintos y dos protecciones distintas.
Física y efectos del arco eléctrico
Un arco eléctrico concentra una energía brutal en un instante. Saber qué libera y qué le hace al cuerpo humano explica por qué un solo evento puede ser mortal a metros de distancia.

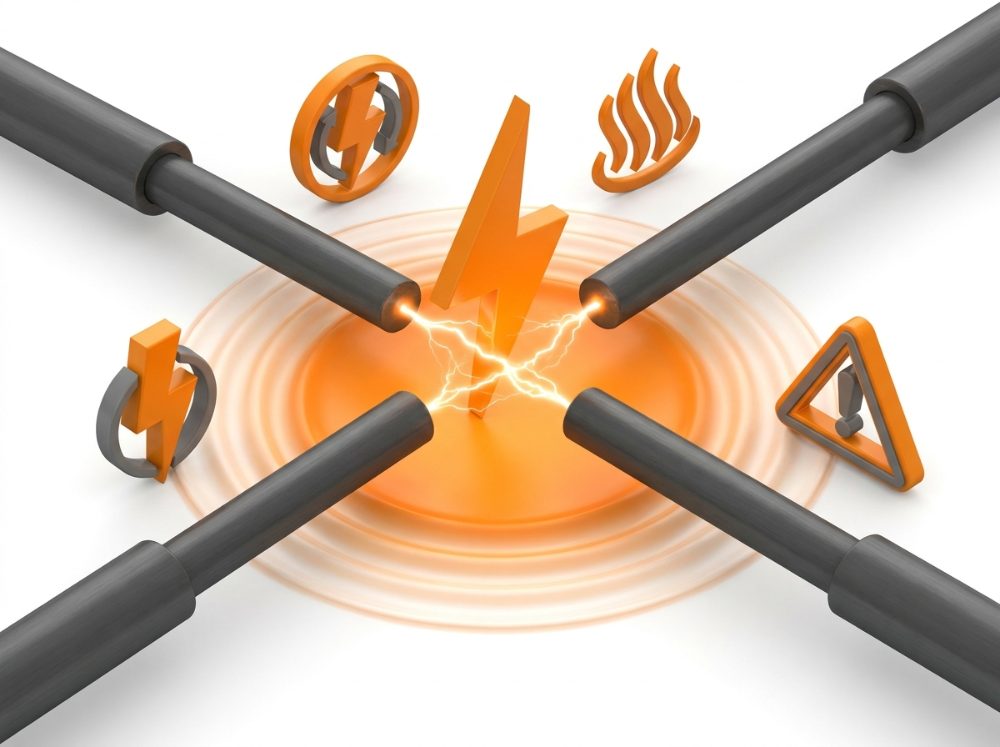

Qué libera el arco
Calor extremo
Hasta ~19 000–20 000 °C en el punto del arco: cuatro veces la superficie del sol.
Onda de presión
El aire y el metal se expanden de golpe (arc blast): puede derribar y dañar pulmones/oídos.
Metal fundido
El cobre se vaporiza y expande ~67 000 veces; proyecta gotas de metal a alta velocidad.
Luz y sonido
Radiación UV/IR intensa (daño ocular) y ruido > 140 dB (lesión auditiva).
Efectos en el cuerpo
| Agente | Lesión |
|---|---|
| Calor / radiación | Quemaduras de 2.º y 3.er grado en piel y vías respiratorias |
| Onda de presión | Trauma, fracturas, daño pulmonar, caídas |
| Proyectiles / metal fundido | Heridas, quemaduras por contacto, daño ocular |
| Luz UV/IR | Lesión ocular (fotoqueratitis), ceguera temporal |
| Ruido | Pérdida auditiva |
Una energía incidente de solo 1,2 cal/cm² sobre la piel desnuda ya produce una quemadura de segundo grado. Los arcos en tableros industriales superan con facilidad las 8, 25 o 40 cal/cm².
- El arco alcanza ~19 000–20 000 °C, unas 4 veces la superficie del sol.
- Libera calor, onda de presión (arc blast), metal fundido, luz UV/IR y ruido.
- El cobre vaporizado se expande ~67 000 veces, generando la onda explosiva.
- 1,2 cal/cm² ya causa quemadura de 2.º grado en piel desnuda.
- Las lesiones van más allá de la quemadura: trauma, daño ocular y auditivo.
Un trabajador sufre un arco al abrir un tablero. Está a 1 m, sin ropa resistente al arco. ¿Por qué la lesión puede ser grave aunque no tocó nada?
Causas y escenarios del arco
Los arcos rara vez son "mala suerte": casi siempre hay una causa identificable y, detrás, una tarea de riesgo. Conocer los disparadores permite anticiparlos y evitarlos.

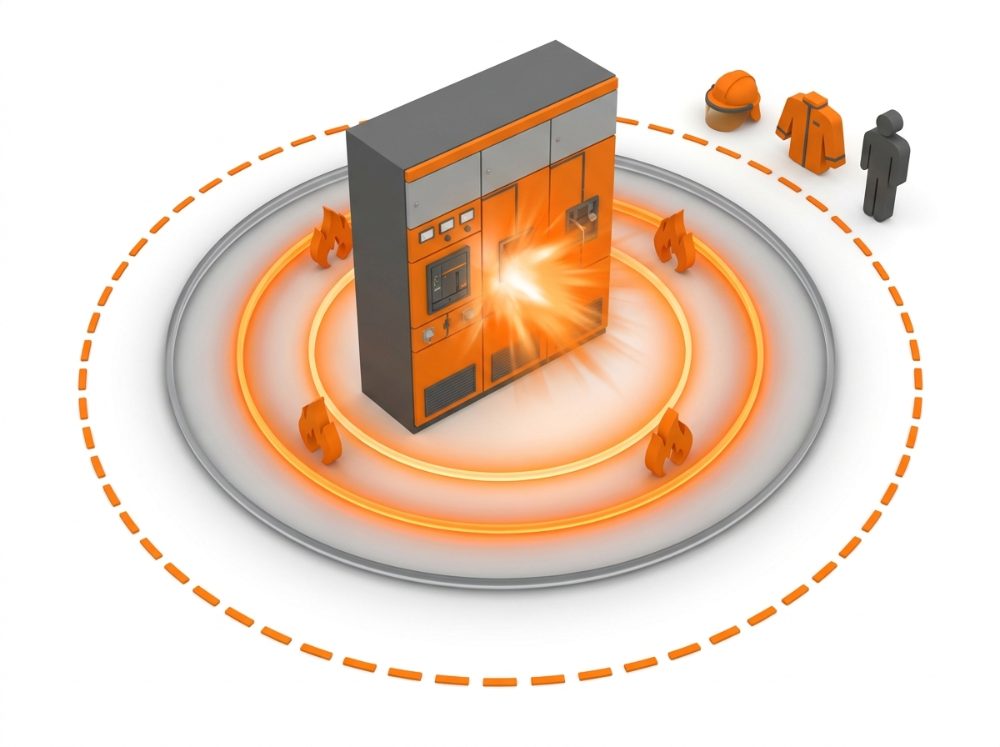

Causas frecuentes
Herramienta / objeto
Una llave, destornillador o punta que puentea fases dentro del tablero.
Maniobra bajo carga
Abrir/cerrar seccionadores o conectar con carga sin capacidad de corte.
Humedad y polvo
Contaminación que reduce la rigidez dieléctrica y favorece la falla.
Roedores / animales
Provocan cortocircuitos al puentear partes activas.
Conexión floja
Sobrecalentamiento, degradación del aislamiento y falla.
Error humano
Trabajo en tensión sin procedimiento ni EPP, falta de verificación.
¿Cuándo es mayor el riesgo?
- Durante maniobras y conexiones en equipos energizados.
- En mantenimiento e inspección con tableros abiertos.
- Al verificar, medir o probar circuitos energizados.
- En equipos antiguos o mal mantenidos (mayor probabilidad de falla).
El arco es más probable cuando hay alguien interactuando con el equipo energizado. Por eso la primera medida siempre es preguntarse: ¿puedo hacer esto desenergizado?
- Los arcos tienen causas identificables: herramientas, maniobras, humedad, roedores, conexiones flojas y error humano.
- El riesgo es mayor durante maniobras, mantenimiento y mediciones en equipos energizados.
- Los equipos antiguos o mal mantenidos fallan con más probabilidad.
- La primera medida ante cualquier tarea es evaluar si puede hacerse desenergizada.
Antes de meter las manos en un tablero pregúntate: ¿de verdad necesito que esté energizado? La mayoría de los arcos ocurren en tareas que pudieron hacerse sin tensión.
Energía incidente y análisis (IEEE 1584)
No todos los arcos son iguales: su peligrosidad se mide. La energía incidente, en cal/cm², es el número que decide qué EPP usar y a qué distancia es seguro estar. Aquí entra la ingeniería.
Energía incidente (E)

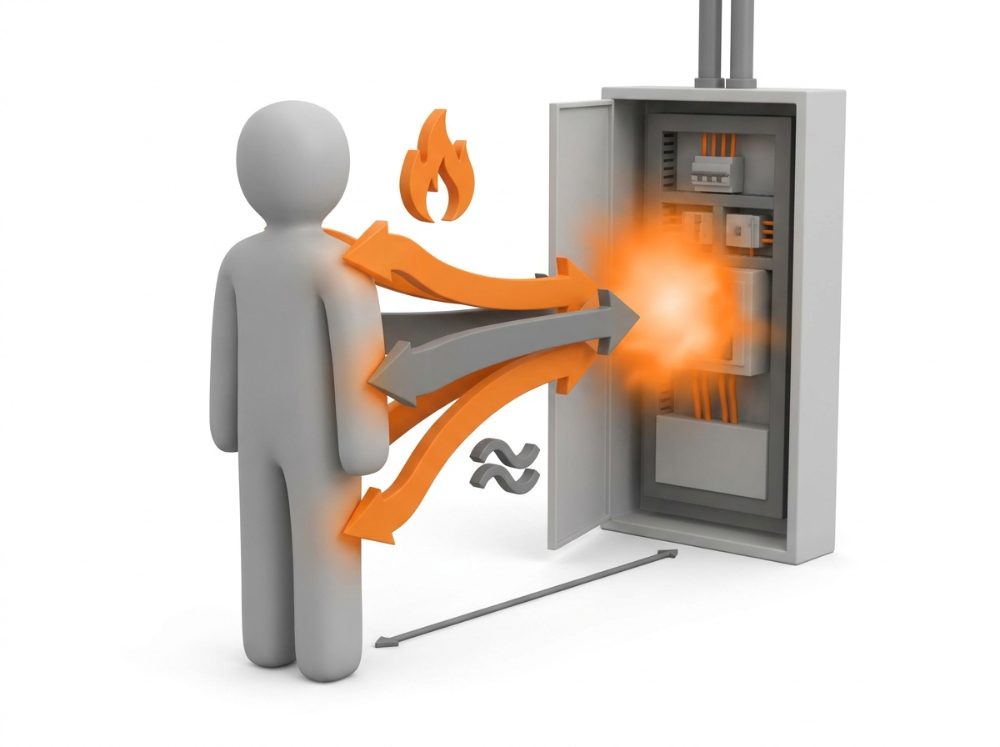

Es la energía térmica recibida por unidad de superficie a una distancia dada del arco, expresada en cal/cm². Es la magnitud central del análisis de arc flash (IEEE 1584).
- Corriente de cortocircuito disponible en el punto (I, en kA): más corriente, más energía.
- Tiempo de despeje de la protección (t): cuanto más tarda en abrir el interruptor, más energía libera el arco. Es el factor más influyente y el más controlable.
- Distancia de trabajo (D): la energía cae con el cuadrado de la distancia; más lejos, mucho menos energía.
- Configuración del equipo (abierto/cerrado), tensión y separación entre conductores.
Conceptualmente: E ∝ I × t / D². Reducir el tiempo de despeje (ajuste de protecciones, sistemas de reducción de energía) baja drásticamente la energía incidente.

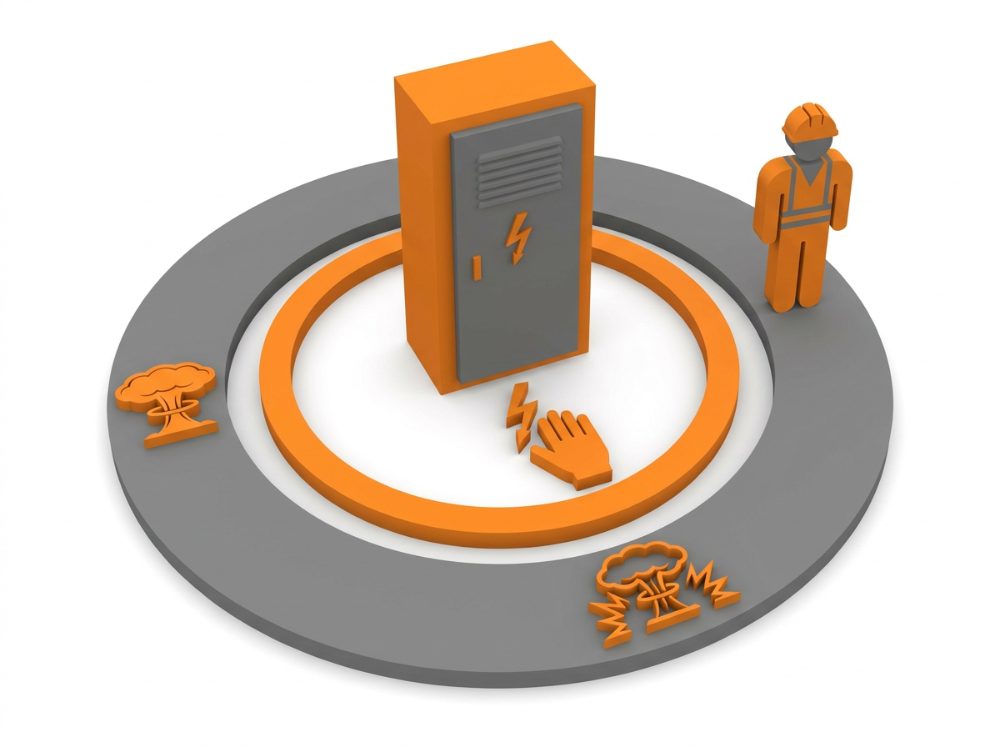

Frontera de arco flash (Arc Flash Boundary)
Es la distancia a la que la energía incidente cae a 1,2 cal/cm² (umbral de quemadura de 2.º grado). Dentro de esa frontera, toda persona debe usar EPP con arc rating adecuado.
| Energía incidente | Interpretación |
|---|---|
| < 1,2 cal/cm² | Por debajo del umbral de quemadura |
| 1,2 – 8 cal/cm² | Riesgo moderado: EPP arc rating ≥ valor |
| 8 – 40 cal/cm² | Riesgo alto: EPP de alto arc rating |
| > 40 cal/cm² | Peligro extremo: NO se trabaja energizado |
Por encima de 40 cal/cm² el riesgo de explosión (arc blast) es tan alto que el EPP ya no garantiza protección: la tarea debe realizarse desenergizada.
- La energía incidente (cal/cm²) mide la peligrosidad térmica del arco a una distancia.
- Depende de la corriente, el tiempo de despeje y la distancia de trabajo: E ∝ I·t/D².
- El tiempo de despeje de la protección es el factor más influyente y controlable.
- La frontera de arco flash es la distancia donde E = 1,2 cal/cm².
- Por encima de 40 cal/cm² no se trabaja energizado: el EPP no basta.
Un tablero tiene energía incidente calculada de 52 cal/cm² para una maniobra. ¿Se puede trabajar con EPP CAT 4 (40 cal/cm²)?
EPP contra arco y arc rating

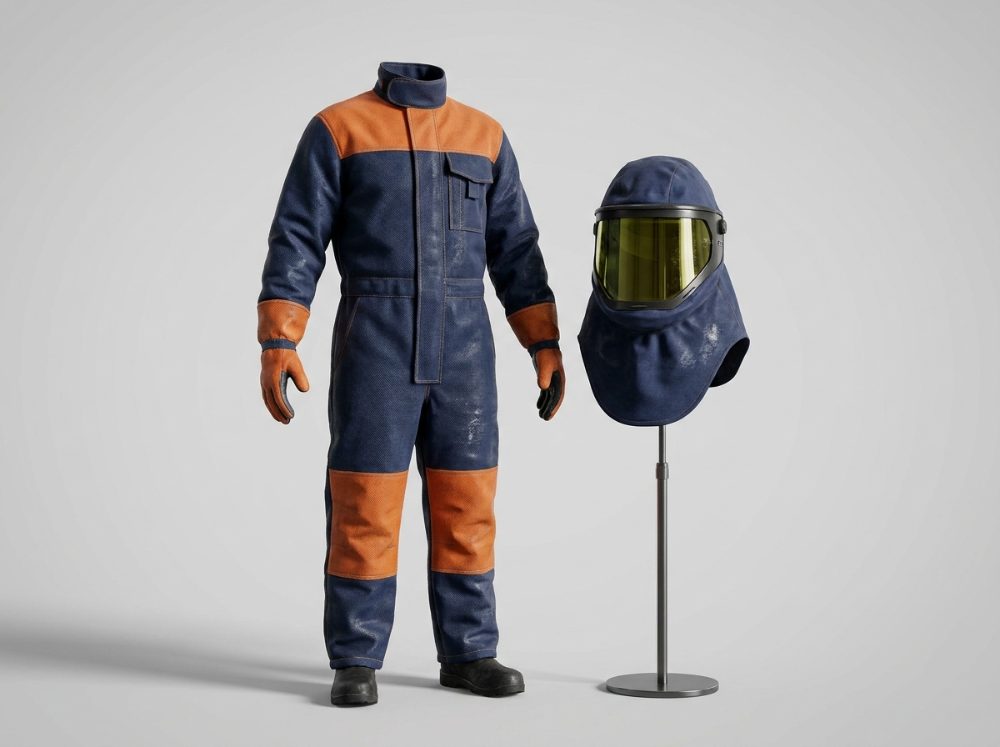

Contra el arco, la ropa común no solo no protege: puede incendiarse y agravar las quemaduras. El EPP correcto se elige por un número —el arc rating— que debe igualar o superar la energía incidente.
Arc rating (ATPV)
El arc rating es la energía, en cal/cm², que una prenda resistente al arco soporta antes de que exista un 50 % de probabilidad de quemadura de 2.º grado (valor ATPV). La regla es simple: arc rating del EPP ≥ energía incidente de la tarea.

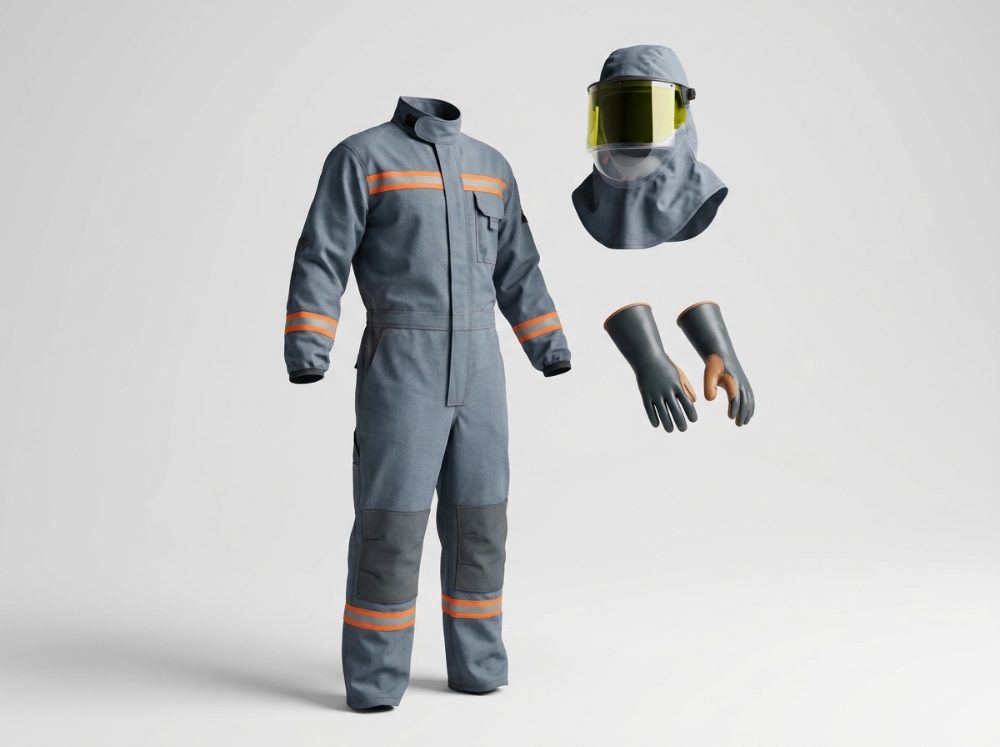

Categorías de EPP (NFPA 70E)
| Categoría | Arc rating mínimo | EPP típico |
|---|---|---|
| CAT 1 | ≥ 4 cal/cm² | Camisa y pantalón AR, casco, careta, guantes |
| CAT 2 | ≥ 8 cal/cm² | AR + capucha pasamontañas, careta de arco |
| CAT 3 | ≥ 25 cal/cm² | Traje de arco completo con capucha |
| CAT 4 | ≥ 40 cal/cm² | Traje de arco de máxima protección |
Elementos clave
- Ropa resistente al arco (AR/FR) con arc rating marcado en etiqueta.
- Careta o capucha de arco con visor (protege cara, ojos y vías respiratorias).
- Guantes dieléctricos con protector mecánico de cuero.
- Calzado y casco adecuados; protección auditiva.
Poliéster, nailon o ropa común se funden y se adhieren a la piel ante el calor del arco, agravando la quemadura. Solo se usa ropa con arc rating certificado; nada sintético debajo.
- El arc rating (ATPV), en cal/cm², indica cuánta energía soporta la prenda.
- Regla: arc rating del EPP ≥ energía incidente de la tarea.
- NFPA 70E define categorías: CAT 1 ≥4, CAT 2 ≥8, CAT 3 ≥25, CAT 4 ≥40 cal/cm².
- El EPP de arco incluye ropa AR, careta/capucha, guantes y protección auditiva.
- Las fibras sintéticas se funden sobre la piel: jamás se usan ante riesgo de arco.
Mira siempre la etiqueta de tu ropa de arco: el arc rating en cal/cm² debe ser igual o mayor a la energía incidente del trabajo. Y nada de poliéster debajo: se derrite con el calor.
Fronteras y distancias de aproximación
Alrededor de un equipo energizado hay límites invisibles. Cada uno marca quién puede acercarse, con qué protección y a qué distancia el arco deja de quemar. Respetarlos es parte del control.

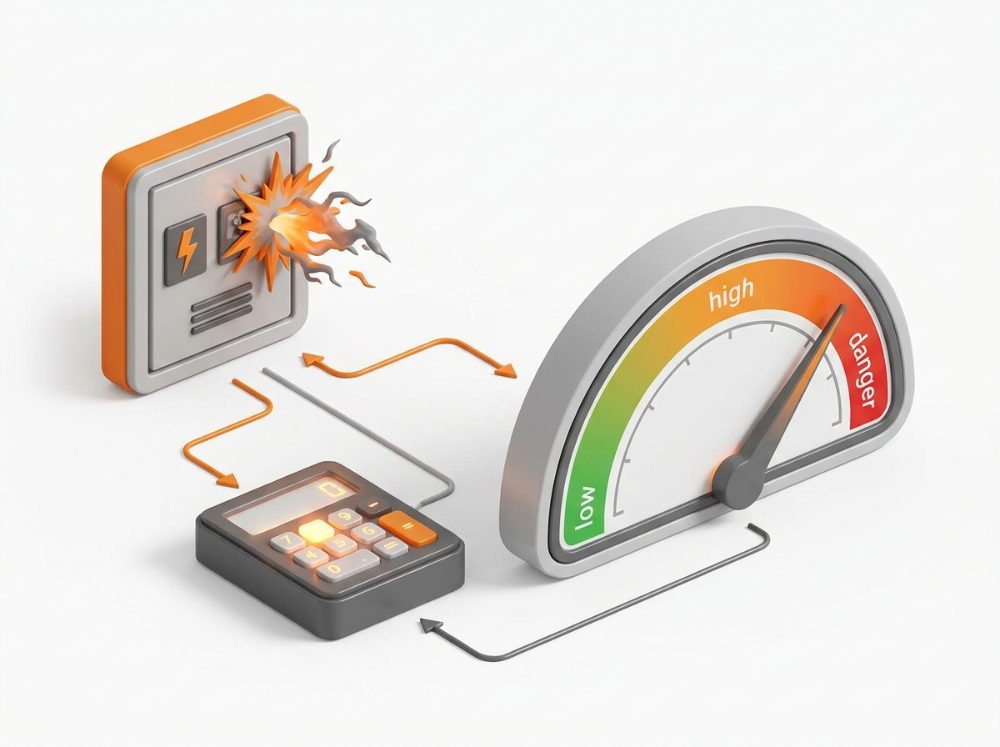

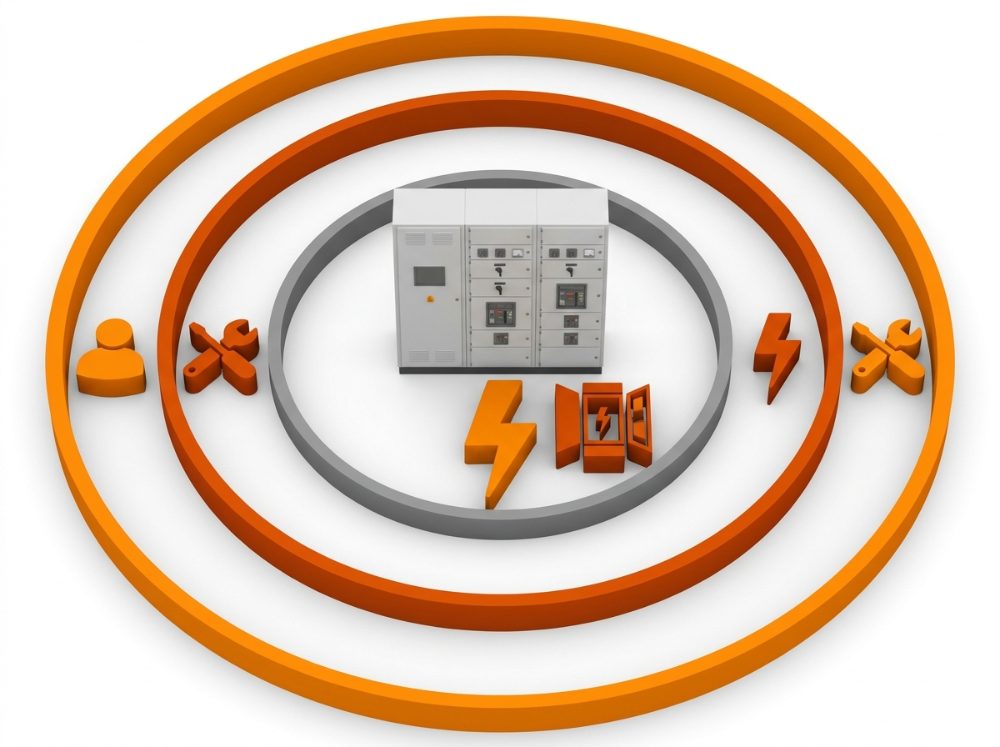

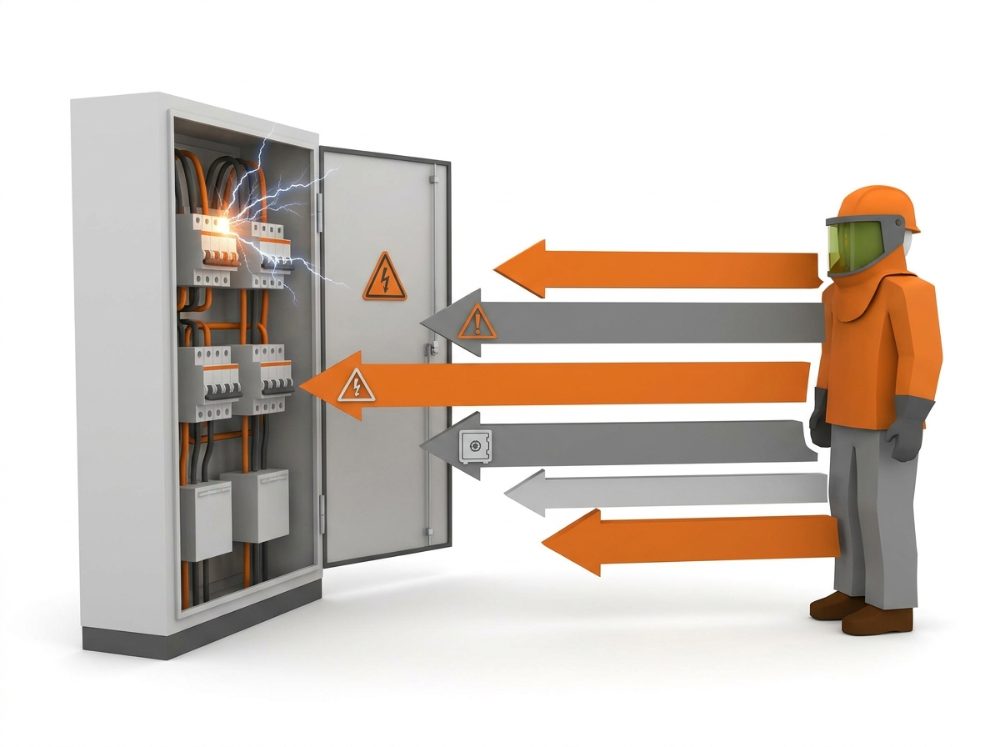

Las fronteras (NFPA 70E)

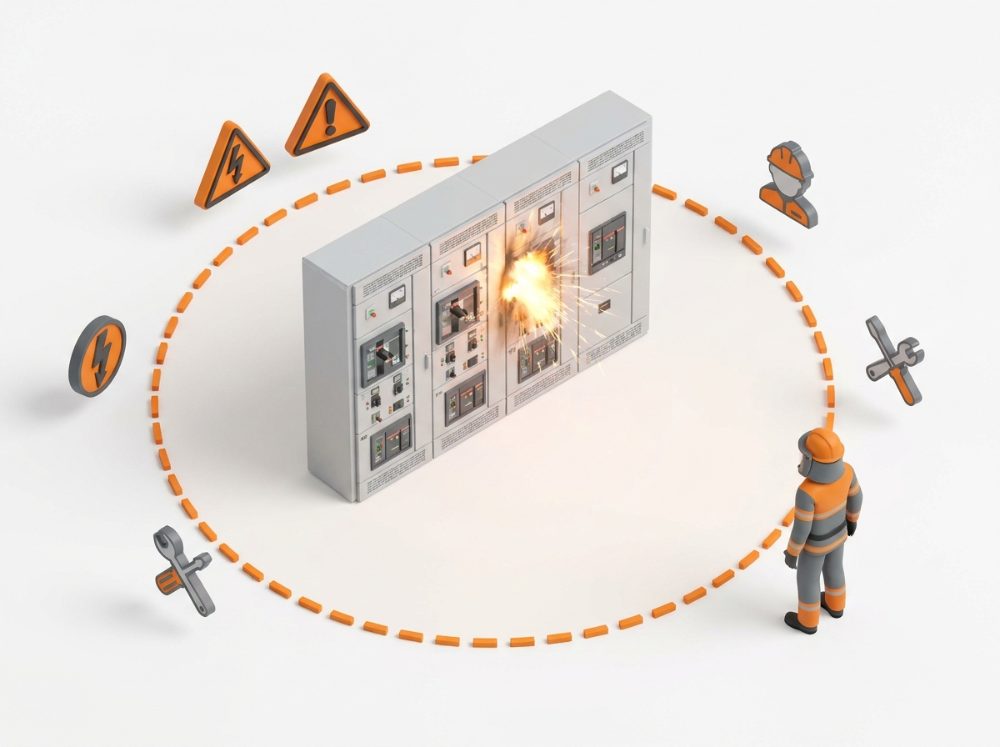

Dos riesgos, dos tipos de frontera
Las fronteras de aproximación (limitada y restringida) protegen del choque por contacto y dependen de la tensión. La frontera de arco flash protege de la quemadura por arco y depende de la energía incidente. Pueden tener tamaños distintos para un mismo equipo.
| Frontera | Protege de | Depende de |
|---|---|---|
| Aproximación limitada | Choque | Tensión |
| Aproximación restringida | Choque (contacto) | Tensión |
| Arco flash | Quemadura por arco | Energía incidente |
Cruzar hacia la parte energizada exige estar cualificado y autorizado, con el EPP de arco correspondiente y un permiso. El personal no cualificado se mantiene fuera de la frontera de aproximación limitada.
- Existen tres fronteras: arco flash, aproximación restringida y aproximación limitada.
- La frontera de arco flash está donde la energía incidente cae a 1,2 cal/cm².
- Las fronteras de aproximación protegen del choque y dependen de la tensión.
- La frontera de arco flash protege de la quemadura y depende de la energía incidente.
- Cruzar hacia la parte energizada requiere ser cualificado, EPP de arco y permiso.
Un operario no cualificado quiere acercarse a observar una maniobra en un tablero energizado de media tensión. ¿Hasta dónde puede llegar?
Etiquetado y estudio de arc flash
Toda esta ingeniería se condensa en una etiqueta pegada al equipo. Leerla bien le dice al trabajador, en segundos, qué EPP ponerse y a qué distancia es seguro. Y detrás hay un estudio que la sustenta.
La etiqueta de arc flash
Es la señalización que resume el análisis del equipo. Debe permitir al trabajador seleccionar el EPP y respetar las distancias sin rehacer cálculos.
- Energía incidente (cal/cm²) y distancia de trabajo a la que se calculó.
- Frontera de arco flash (distancia).
- EPP requerido / categoría y arc rating mínimo.
- Tensión nominal del equipo.
- Límites de aproximación limitada y restringida.
- Fecha del estudio.
El estudio de arc flash
Es el análisis de ingeniería (basado en IEEE 1584) que calcula la energía incidente y las fronteras para cada equipo, a partir de los datos del sistema (corrientes de cortocircuito, curvas de protección, configuración).
El estudio se revisa periódicamente (referencia NFPA 70E: al menos cada 5 años) y siempre que cambie la instalación: nuevos equipos, cambios de protecciones o de la corriente de cortocircuito disponible. Un estudio desactualizado puede subestimar el riesgo.
- La etiqueta de arc flash resume el análisis y permite elegir EPP y distancias.
- Incluye energía incidente, frontera de arco flash, EPP/arc rating, tensión y límites de aproximación.
- El estudio de arc flash se basa en IEEE 1584 y los datos reales del sistema.
- Se revisa al menos cada 5 años y siempre que cambie la instalación.
- Un estudio desactualizado subestima el riesgo: hay que mantenerlo vigente.
Antes de intervenir un equipo, lee su etiqueta de arc flash: te dice la energía incidente, el EPP que necesitas y a qué distancia es seguro. Si no hay etiqueta o está vencida, detente y consúltalo.
Control del riesgo y trabajo seguro
El objetivo final no es ponerse más EPP, sino evitar el arco. La jerarquía de control lo deja claro: primero eliminar el peligro desenergizando, y solo como último recurso protegerse de él.

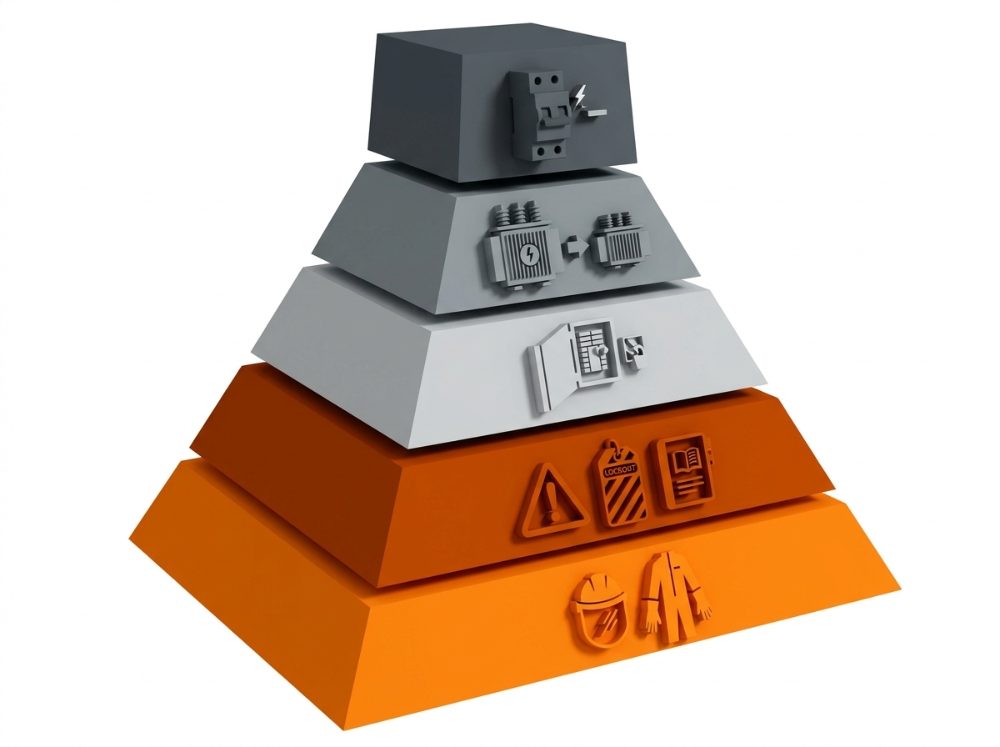

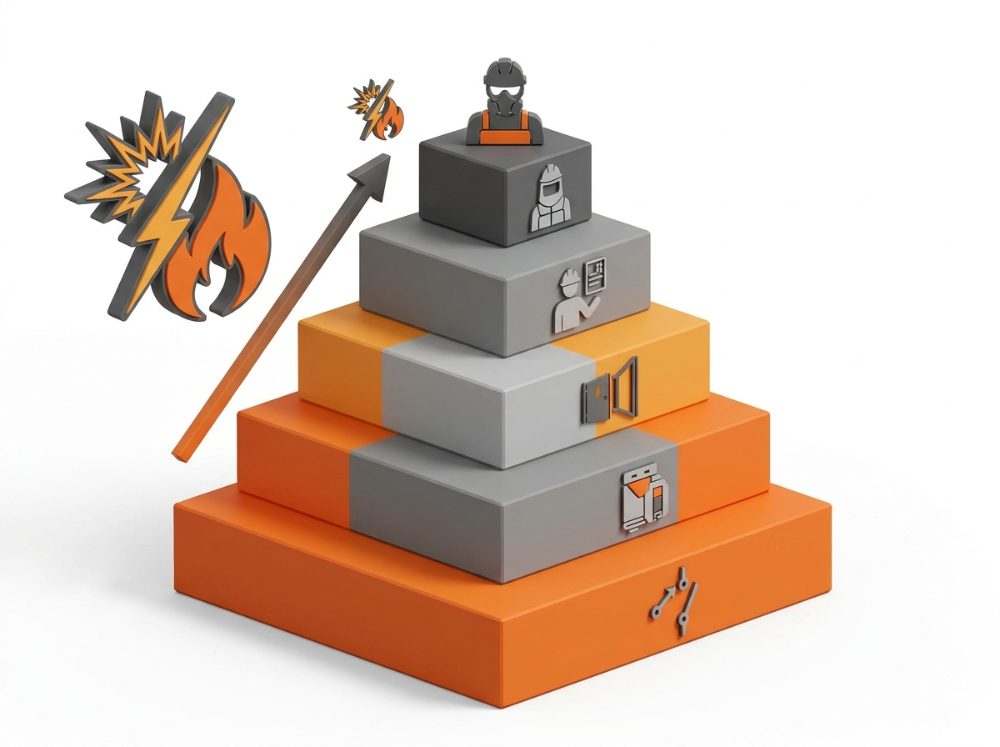

Jerarquía de control aplicada al arco
- Eliminar: trabajar desenergizado (estado eléctricamente seguro) aplicando las 5 reglas de oro. Es la única protección real contra el arco.
- Ingeniería / reducir energía incidente: ajustar protecciones para despeje más rápido, sistemas de reducción de energía (maintenance switch), relés de arco, tableros resistentes al arco (arc-resistant).
- Administrativo: procedimientos, permisos, distancia, formación, señalización y etiquetas.
- EPP: ropa y careta con arc rating ≥ energía incidente. Último recurso, nunca el primero.

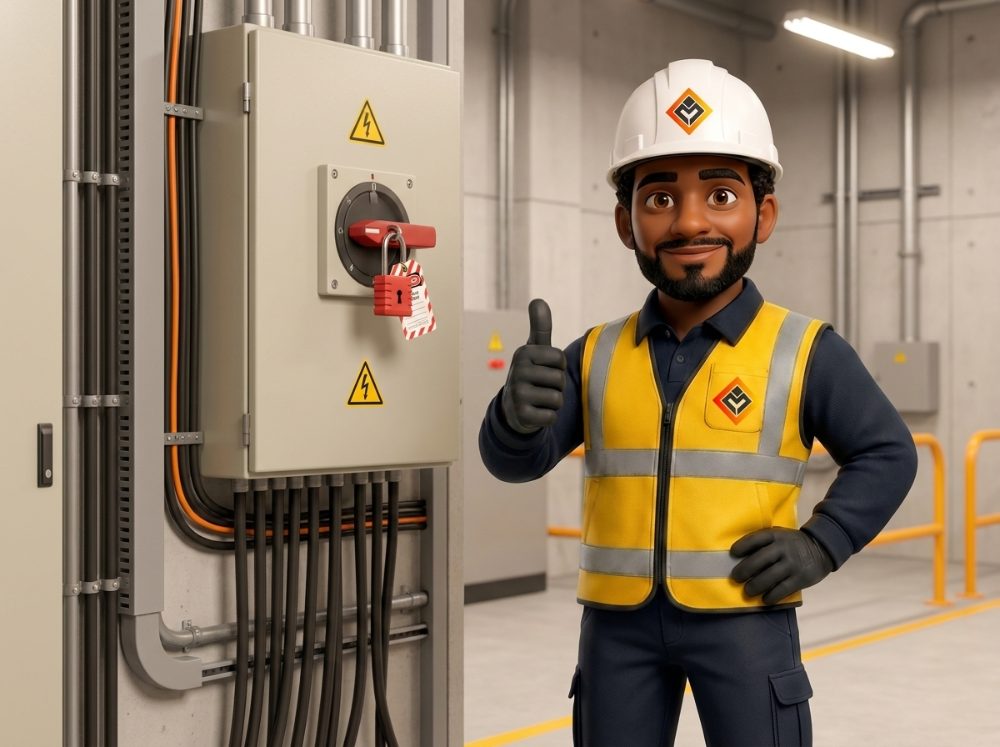

Trabajo desenergizado: la regla
Crear un estado eléctricamente seguro (desconectar, bloquear/señalizar LOTO, verificar ausencia de tensión, poner a tierra) elimina el riesgo de arco. Es el modo de trabajo por defecto.
Trabajo energizado: la excepción
Solo se justifica cuando desenergizar introduce un peligro mayor o es inviable. Requiere un permiso de trabajo energizado, personal cualificado y autorizado, análisis de arc flash, EPP de arco y procedimiento aprobado.
El EPP reduce la gravedad si el arco ocurre, pero no evita el arco. Confiar solo en el traje es invertir la jerarquía: primero se elimina y se reduce el peligro.
- La jerarquía de control prioriza eliminar (desenergizar) sobre protegerse.
- El trabajo desenergizado (estado eléctricamente seguro) es la única protección real contra el arco.
- La ingeniería reduce la energía incidente: protecciones más rápidas, relés de arco, tableros arc-resistant.
- El trabajo energizado es excepcional y exige permiso, personal autorizado y EPP de arco.
- El EPP reduce la gravedad pero no evita el arco: es el último recurso.
Te piden medir parámetros en un tablero que, según su etiqueta, tiene 30 cal/cm². ¿Cómo enfocas la tarea de forma segura?
¿Cómo controlas el riesgo de arco eléctrico?
Lee cada situación y elige la decisión técnica correcta. Comprueba si dominas el control del arc flash.
Ficha: antes de intervenir un equipo
Imprímela y aplícala antes de cualquier intervención eléctrica. El objetivo: evitar el arco trabajando desenergizado.
Antes de intervenir
0/7 ImprimirToca cada ítem para marcarlo.
- ¿Puede hacerse DESENERGIZADO? (estado eléctricamente seguro)
- Desconectar, bloquear y señalizar (LOTO) las fuentes.
- Verificar ausencia de tensión con detector probado.
- Consultar la etiqueta de arc flash: energía incidente y fronteras.
- Seleccionar EPP con arc rating ≥ energía incidente.
- Respetar las fronteras de arco flash y de aproximación.
- Permiso de trabajo y personal cualificado y autorizado.
Glosario técnico
Términos del curso, reunidos para consulta rápida.
- Arco eléctrico
- Descarga de corriente a través del aire entre conductores o a tierra.
- Arc flash
- El destello térmico y lumínico del arco; causa quemaduras.
- Arc blast
- La onda de presión y proyectiles que el arco genera.
- Energía incidente
- Energía térmica por unidad de superficie a una distancia, en cal/cm².
- cal/cm²
- Unidad de energía incidente y de arc rating del EPP.
- Arc rating / ATPV
- Energía que una prenda soporta antes del 50 % de quemadura 2.º grado.
- Frontera de arco flash
- Distancia donde la energía incidente cae a 1,2 cal/cm².
- Límite de aproximación
- Distancia de protección frente al choque; depende de la tensión.
- Categoría PPE
- Nivel de EPP de arco (CAT 1–4) según el arc rating mínimo.
- IEEE 1584
- Guía de cálculo de la energía incidente del arco.
- NFPA 70E
- Norma de seguridad eléctrica laboral y arc flash.
- Estado eléctricamente seguro
- Equipo desenergizado, bloqueado y verificado: sin riesgo de arco.
¿Terminaste de estudiar?
Cuando te sientas preparado, rinde el examen en línea. Al aprobarlo podrás solicitar tu certificado emitido por MEATIC S.A.C., con código y QR de verificación (digital S/ 39 · impreso S/ 90).
Realizar examen MEATIC S.A.C. · “Ingeniería que cambia el mundo”
