Andamios: montaje, inspección y uso seguro
Curso de autoinstrucción · MEATIC S.A.C. · “Ingeniería que cambia el mundo”Fundamentos y normativa del andamiaje
Un andamio es una estructura temporal que sostiene vidas. Tratarlo como ingeniería —no como un armado improvisado— es la base de todo trabajo seguro en altura.
¿Qué es un andamio?
Es una estructura provisional, fija o móvil, que da soporte a trabajadores, herramientas y materiales en trabajos en altura. Por ser temporal no deja de ser una estructura: debe diseñarse, montarse e inspeccionarse con criterio técnico.
Tipos principales
| Tipo | Característica | Uso típico |
|---|---|---|
| De marco (fachadero) | Marcos prearmados con crucetas | Fachadas, alturas moderadas |
| Multidireccional (roseta) | Nudo de roseta, gran versatilidad | Geometrías complejas, industria |
| Tubo y unión (acoplador) | Tubos unidos con grapas | Formas irregulares |
| Móvil (rodante) | Con ruedas y frenos | Trabajos itinerantes interiores |
| Colgante | Suspendido por cables | Fachadas de gran altura |
Marco normativo
- Ley 29783 y D.S. 005-2012-TR — Seguridad y Salud en el Trabajo.
- Norma G.050 — Seguridad durante la construcción.
- D.S. 024-2016-EM — SSO en minería (trabajos en altura/andamios).
- Referencias internacionales: OSHA 29 CFR 1926 Subparte L, EN 12810/12811.
- El andamio es una estructura temporal que debe diseñarse, montarse e inspeccionarse técnicamente.
- Tipos: de marco, multidireccional, tubo y unión, móvil y colgante.
- Aplican la Ley 29783, la Norma G.050 y el D.S. 024-2016-EM.
- Referencias internacionales: OSHA Subparte L y EN 12810/12811.
Un andamio no es "armar fierros": es montar una estructura calculada. Si no tienes claro su tipo, su carga y su anclaje, no es seguro subirse.

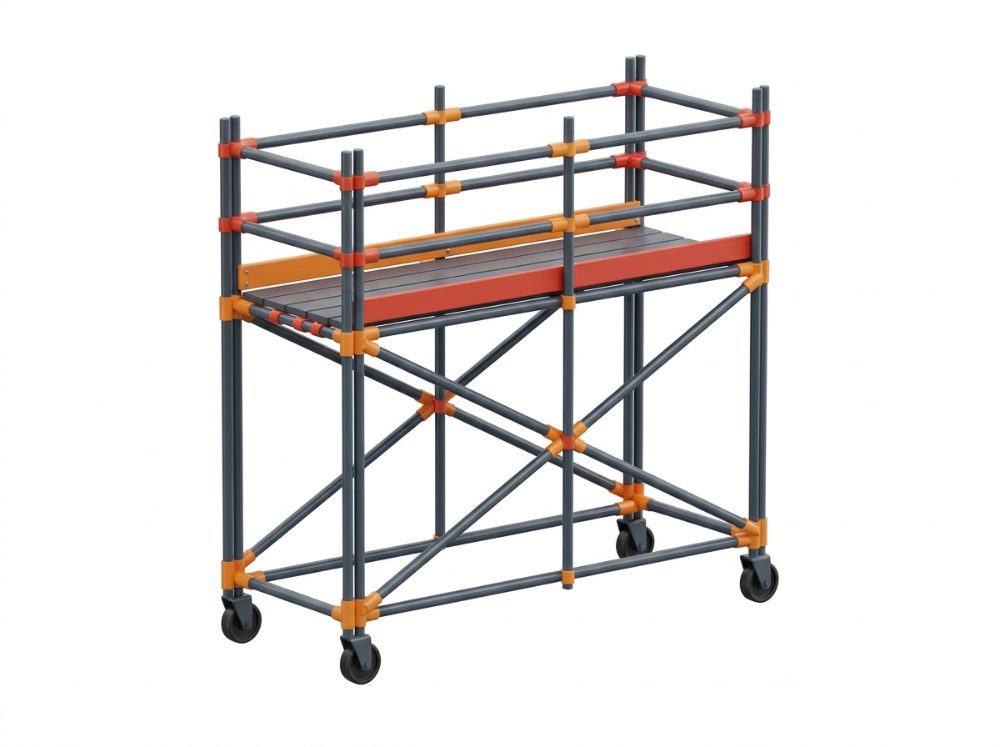

Componentes y montaje
Cada pieza del andamio cumple una función estructural. Conocerlas y montarlas en el orden correcto es lo que convierte un montón de tubos en una estructura estable.

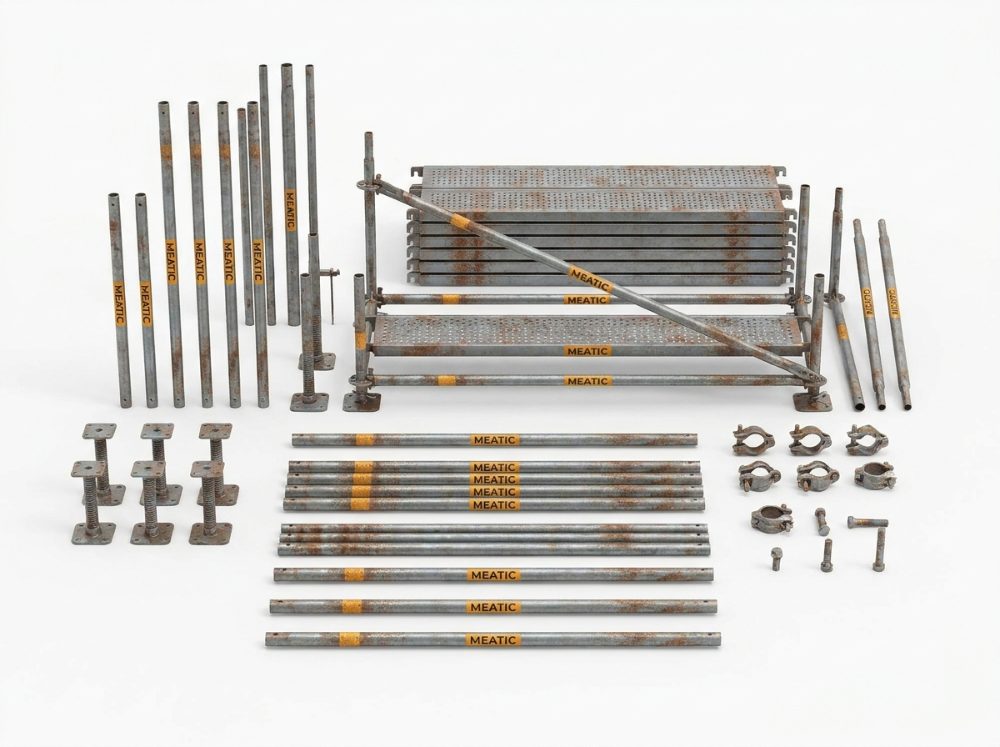

Componentes esenciales
| Componente | Función |
|---|---|
| Base regulable y placa | Reparte la carga y nivela en terreno irregular |
| Durmiente (solera) | Distribuye la carga al suelo (tablón bajo la base) |
| Montantes / marcos | Elementos verticales que reciben la carga |
| Largueros y travesaños | Horizontales que dan rigidez |
| Diagonales (crucetas) | Arriostran y evitan el desplome lateral |
| Plataforma / tablones | Superficie de trabajo certificada |
| Barandas y rodapié | Protección contra caídas de personas y objetos |
| Amarres / anclajes | Sujetan el andamio a la estructura |
Reglas de montaje
- Base firme, nivelada y con durmiente; nunca sobre ladrillos o materiales sueltos.
- Verticalidad (plomada) y arriostramiento con diagonales.
- Amarre a la estructura según la relación altura/base (regla práctica: relación de esbeltez ≤ 3:1 a 4:1 sin amarre; por encima, anclar).
- Plataforma completa, sin huecos, con tablones asegurados.
- Barandas (≈1 m), baranda intermedia y rodapié.
- Acceso seguro por escalera interna; nunca trepando por la estructura.
Secuencia de montaje (paso a paso)
- Replanteo y nivelación del terreno: definir la ubicación y compactar/nivelar la base.
- Colocación de durmientes y bases collar (husillos) sobre la superficie firme.
- Nivelación de las bases con nivel de burbuja antes de montar nada encima.
- Montaje del primer cuerpo de horizontales y diagonales formando el módulo base.
- Verificación del replanteo (escuadra y diagonales del módulo base).
- Aseguramiento de la estructura: golpe en seco en las cuñas de las cabezas de los horizontales.
- Ensamble del módulo base: introducir los verticales en el espigo de las bases collar (tramos de 2 a 2,5 m).
- Continuar el siguiente nivel repitiendo verticales, horizontales y diagonales.
- Colocación de las plataformas apoyadas en los horizontales, con las garras de anclaje aseguradas; al menos una con puertilla de acceso.
- Barandas, intermedia y rodapié; amarres a la estructura y señalización.
Los tramos verticales de 2 a 2,5 m dan una altura de trabajo cómoda. Las plataformas deben quedar con sus garras aseguradas y la separación entre tableros del piso no debe superar los 25 mm para evitar caída de objetos y atrapamientos.
El armado, modificación y desarme de andamios lo realiza personal capacitado bajo supervisión de una persona competente. Un andamio mal montado es una trampa mortal con apariencia de seguridad.
- Cada componente (base, montantes, diagonales, plataforma, barandas, amarres) cumple una función estructural.
- La base debe ir firme, nivelada y con durmiente, nunca sobre material suelto.
- Por encima de la relación de esbeltez segura, el andamio se amarra a la estructura.
- El montaje lo hace personal competente; el acceso es por escalera interna.
Un andamio de 6 m se apoya sobre dos ladrillos para nivelarlo en un terreno disparejo. ¿Qué está mal?
La base lo es todo: el 80% de los colapsos de andamio empiezan abajo. Durmiente firme, base regulable y nivel de burbuja antes de subir el primer cuerpo.
Cargas y clases de andamio
La pregunta de ingeniería no es "¿aguanta?", sino "¿cuánto aguanta?". Clasificar el andamio por su carga admisible evita la sobrecarga, una de las causas principales de colapso.

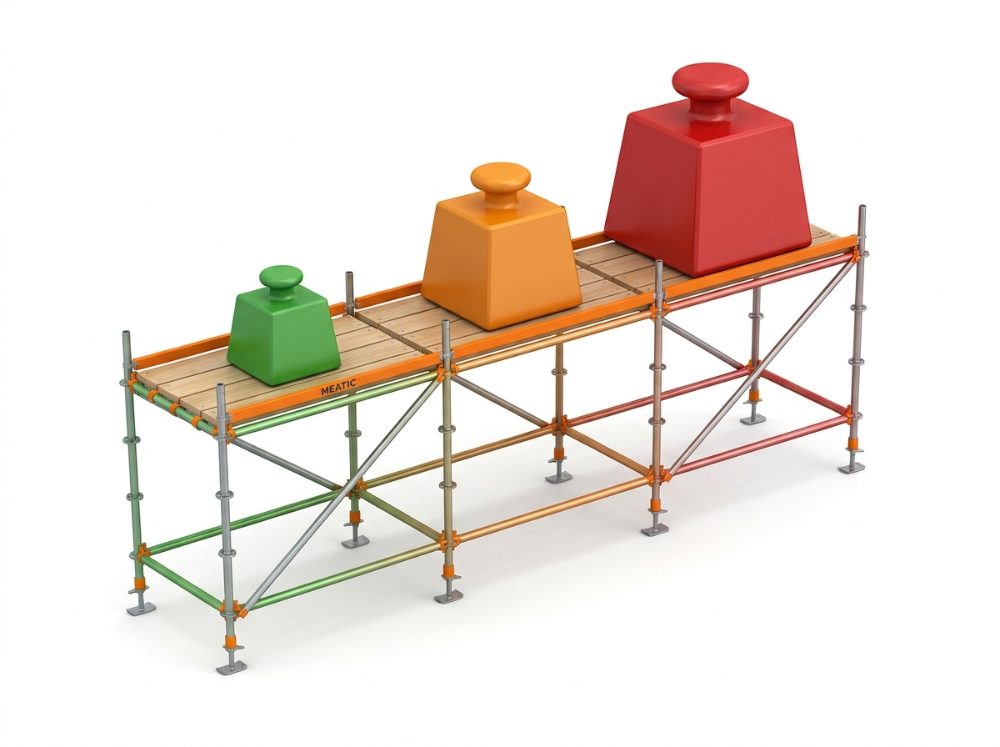

Clases de carga (EN 12811-1)
| Clase | Carga (kN/m²) | Uso típico |
|---|---|---|
| 1 | 0,75 | Inspección, trabajo ligero sin acopio |
| 2 | 1,50 | Pintura, limpieza, electricidad |
| 3 | 2,00 | Albañilería ligera, enlucido |
| 4 | 3,00 | Mampostería con acopio |
| 5 | 4,50 | Acopio pesado |
| 6 | 6,00 | Cargas muy pesadas |

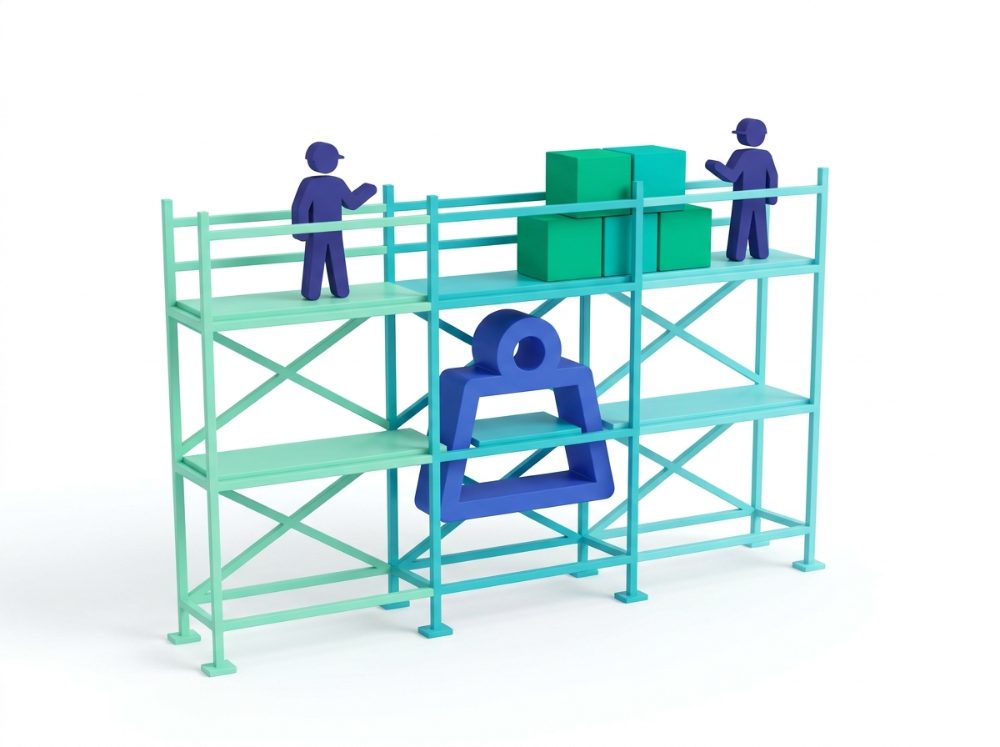

Tipos de carga
Los componentes se diseñan con un factor de seguridad (típicamente 4:1 sobre la carga de rotura en sistemas de acceso y suspensión). Nunca se trabaja al límite: el factor cubre la incertidumbre y el deterioro.
Acopiar material por encima de la clase del andamio es una de las causas más comunes de colapso. Conoce la carga admisible de tu andamio y repártela: no concentres todo el peso en un vano.
Ejemplo de cálculo de carga
- Área de la plataforma: 3,0 m × 1,0 m = 3,0 m².
- Carga admisible clase 3: 2,0 kN/m² → 3,0 m² × 2,0 = 6,0 kN (≈ 612 kg) de carga uniforme.
- Restar el peso de 2 operarios (≈ 2 × 1,0 kN = 2,0 kN) → quedan 4,0 kN (≈ 408 kg) para material.
- Regla EN 12811: la carga no se concentra; además debe verificarse la carga puntual (p. ej. 1,5 kN sobre 0,5×0,5 m) sin exceder la flecha admisible del tablón.
Cada amarre debe resistir las fuerzas de viento y estabilidad (orden de magnitud ≈ 1,5–6 kN por punto según cálculo). La frecuencia de amarre típica es cada ≈ 4 m en vertical y 5 m en horizontal, ajustada por altura, mallas y exposición al viento. El patrón exacto lo define el cálculo del fabricante o del ingeniero.
- La norma EN 12811-1 clasifica los andamios en 6 clases por su carga admisible (kN/m²).
- Hay carga muerta (peso propio), viva (personas y material) y ambiental (viento).
- Los componentes se diseñan con factor de seguridad (típico 4:1).
- Acopiar por encima de la clase del andamio es causa frecuente de colapso.
Antes de acopiar material en la plataforma, pregúntate la clase del andamio. Un andamio clase 2 (pintura) no es un almacén: el ladrillo apilado lo lleva al colapso.
Protección contra caídas en andamios
Trabajar en un andamio es trabajo en altura. La protección colectiva (barandas) es la primera barrera; la personal (arnés), la última. Ambas se complementan.
Protección colectiva: las barandas
Toda plataforma de trabajo a partir de 1,80 m debe llevar sistema de barandas:
| Elemento | Altura/medida de referencia |
|---|---|
| Baranda superior | ≈ 0,90 – 1,10 m sobre la plataforma |
| Baranda intermedia | A media altura (≈ 0,45 – 0,55 m) |
| Rodapié | ≈ 0,10 – 0,15 m (evita caída de objetos) |

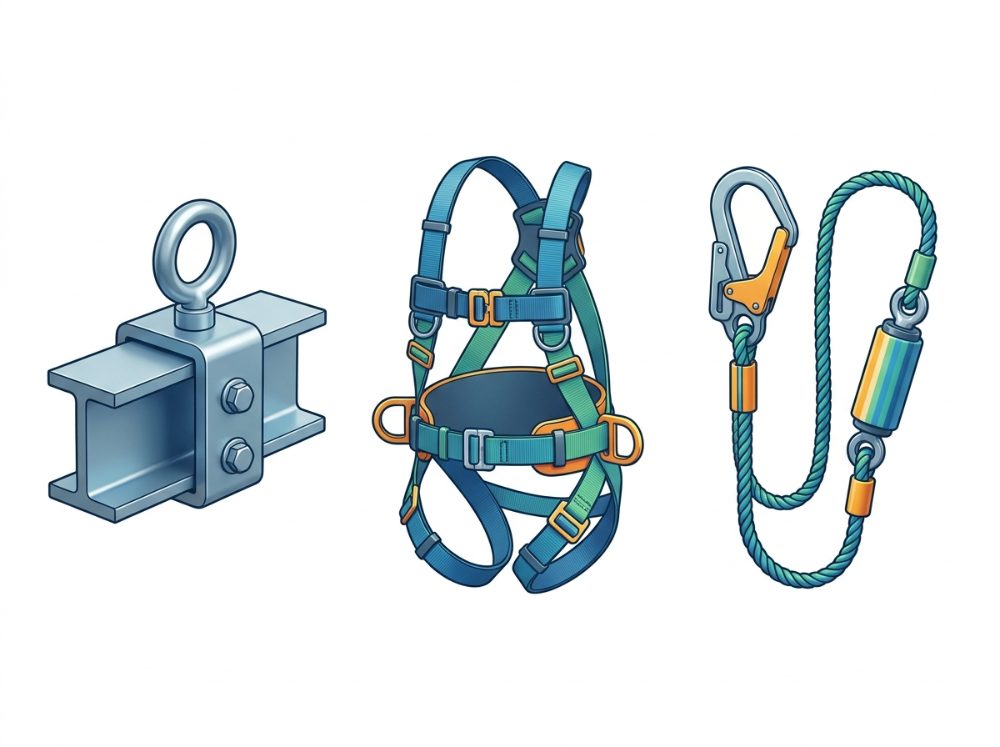

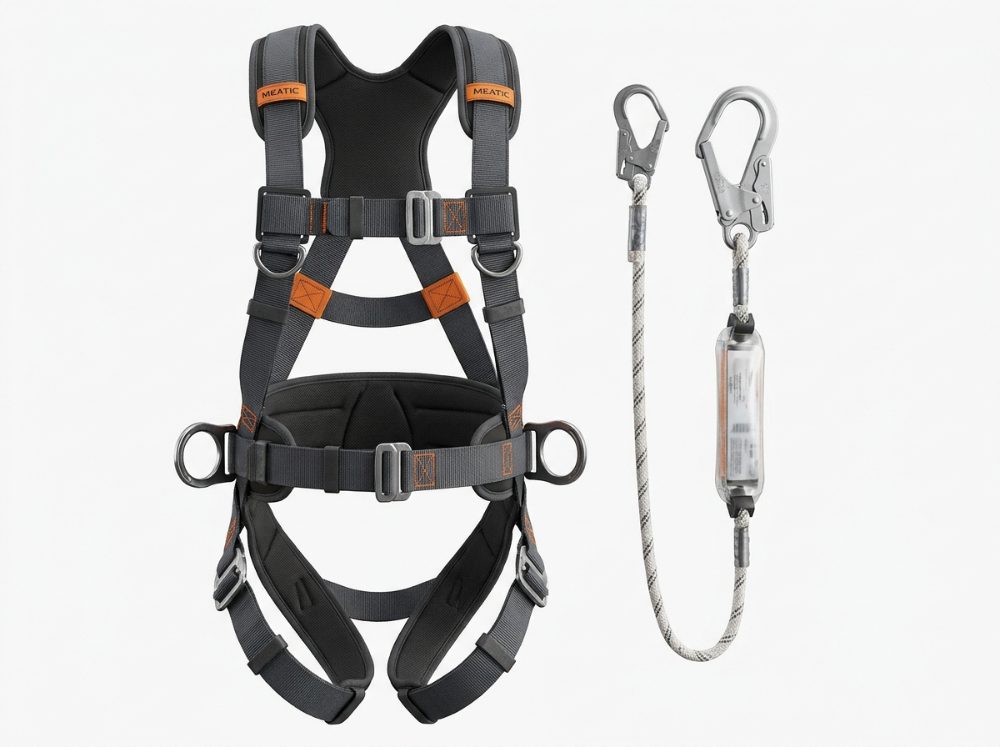

Protección personal: el sistema ABC
Durante el montaje, desarme o cuando no hay protección colectiva completa, se usa el sistema personal de detención de caídas: Anclaje resistente, Body (arnés de cuerpo completo) y Conector (eslinga con absorbedor). El anclaje debe ir a un punto que resista la carga de una caída, no al propio andamio salvo que esté calculado para ello.
El montaje y desarme es cuando aún no hay barandas: ahí el arnés es obligatorio y el riesgo es máximo. La mayoría de caídas mortales en andamios ocurren armándolos o desarmándolos, no trabajando en ellos.
- A partir de 1,80 m toda plataforma lleva baranda superior, intermedia y rodapié.
- El rodapié evita la caída de objetos sobre quienes están abajo.
- En montaje/desarme y sin protección colectiva se usa el sistema ABC de caídas.
- El montaje y desarme es el momento más peligroso: arnés obligatorio.
Una cuadrilla va a desarmar un andamio de 8 m. Quitan las barandas del nivel superior para trabajar más cómodos y siguen sin arnés. ¿Qué riesgo corren?
El andamio terminado es lo seguro; armarlo y desarmarlo es lo letal. En esas fases no sueltes el arnés ni un segundo, aunque "sea solo un momento".
Inspección y sistema de tarjetas
Un andamio se inspecciona antes del primer uso, periódicamente y tras cualquier evento. El sistema de tarjetas (verde/roja) comunica de un vistazo si es seguro subir.
Cuándo se inspecciona
- Antes del primer uso, tras el montaje (por persona competente).
- Periódicamente (p. ej. cada turno o cada 7 días según el riesgo).
- Tras eventos: lluvia, viento fuerte, sismo, golpe o modificación.

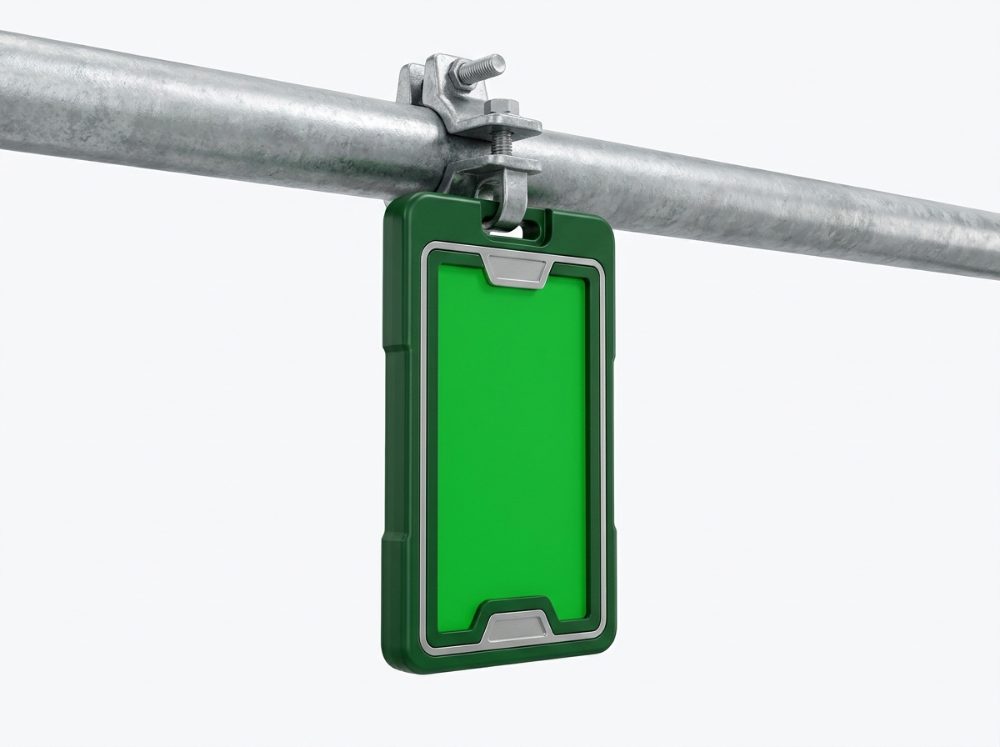

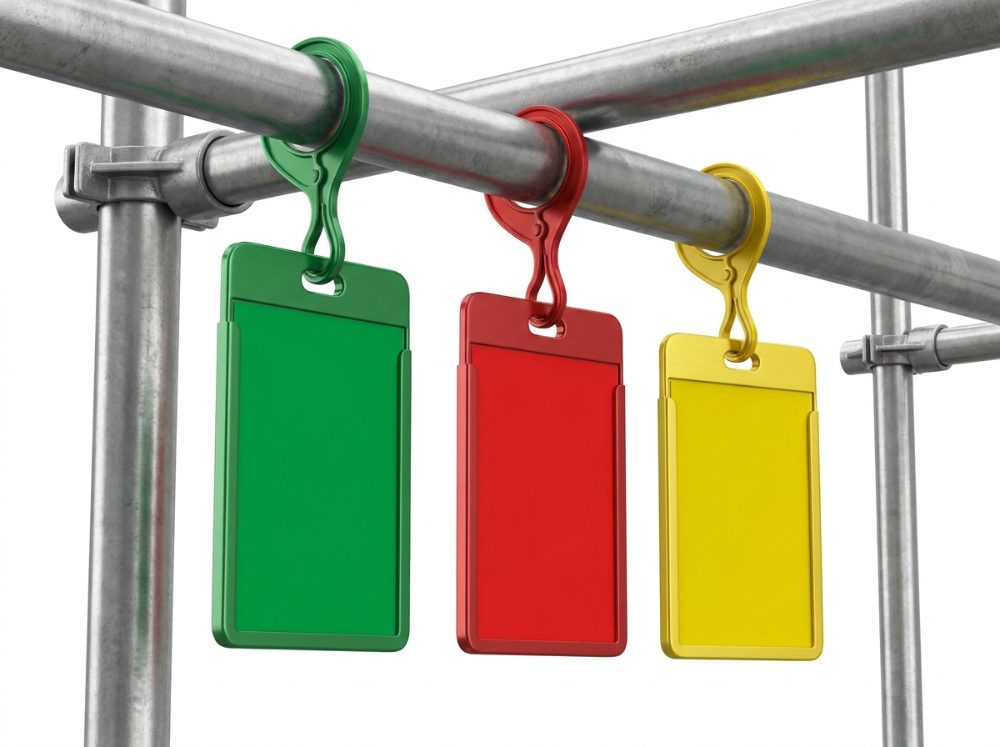

Sistema de tarjetas (scafftag)
Qué revisa la inspección
- Base, nivelación, durmiente y husillos.
- Verticalidad, arriostramiento y amarres.
- Plataforma completa, tablones sanos y asegurados.
- Barandas, intermedia y rodapié.
- Acceso (escalera) y señalización.
- Estado de los componentes (sin corrosión, fisuras ni deformación).
Si un andamio no tiene tarjeta verde vigente —o tiene tarjeta roja— nadie sube. No es burocracia: la tarjeta certifica que alguien competente verificó que es seguro.
- El andamio se inspecciona antes del primer uso, periódicamente y tras cualquier evento.
- La tarjeta verde indica andamio apto; la roja, prohibido subir.
- La tarjeta amarilla señala uso con restricciones y medidas adicionales.
- Sin tarjeta verde vigente, nadie sube al andamio.
Mira la tarjeta antes de poner un pie en el andamio. Verde y vigente: sube. Roja, amarilla o sin tarjeta: no subes hasta que un competente lo apruebe.
Andamios móviles y colgantes
No todos los andamios se apoyan en el suelo. Los móviles ruedan y los colgantes penden de cables: cada uno tiene reglas propias que ignorarlas convierte en accidente.
Andamio móvil (rodante)
- Ruedas con freno: bloqueadas siempre que haya alguien arriba.
- Nunca se desplaza con personas, herramientas o materiales encima.
- Relación de esbeltez limitada (altura ≤ 3–4 veces la menor dimensión de la base); usar estabilizadores para mayor altura.
- Mueve solo sobre piso firme, nivelado y sin desniveles ni huecos.
Andamio colgante
- Suspendido por cables desde pescantes o vigas ancladas y calculadas.
- Doble protección: además del cable de trabajo, una línea de vida independiente con arnés y freno anticaídas.
- Contrapesos o anclajes verificados; nunca improvisados.
- Sensible al viento: se suspende el trabajo con viento fuerte.
Desplazar un andamio rodante con una persona en la plataforma es causa típica de vuelco y caída. Se baja, se mueve, se frena y recién se sube. Sin excepción.
- El andamio móvil va con frenos puestos y nunca se desplaza con personas o carga encima.
- Su altura está limitada por la base; los estabilizadores amplían el rango seguro.
- El andamio colgante exige doble protección: cable de trabajo y línea de vida independiente.
- El colgante es sensible al viento: con viento fuerte se suspende el trabajo.
En un andamio colgante, el operario asegura su arnés al mismo cable que sostiene la plataforma. ¿Es correcto?
En colgantes, nunca cuelgues tu vida del mismo cable que sostiene la plataforma. Línea de vida aparte: si uno falla, el otro te salva.
Condiciones del entorno y riesgos asociados
El andamio no está aislado: el viento, el clima, las líneas eléctricas y el orden alrededor deciden si una jornada termina bien. El entorno es parte del cálculo.
Viento y clima
- El viento ejerce empuje creciente con la altura y la superficie (mallas). Con viento fuerte (referencia ≳ 45–50 km/h) se suspende el trabajo en altura.
- Lluvia y hielo: plataformas resbaladizas; inspeccionar y limpiar antes de subir.
- Tras tormenta o sismo: reinspección obligatoria antes de reanudar.

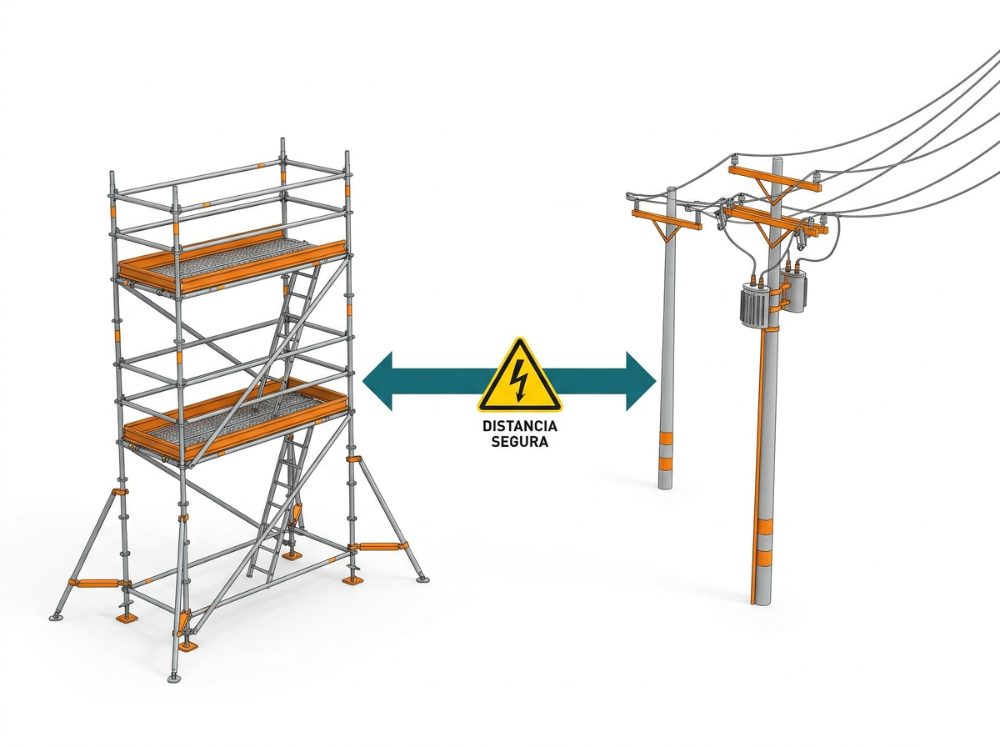

Líneas eléctricas
El contacto del andamio (metálico) con una línea energizada es mortal. Se respetan distancias mínimas de seguridad según la tensión; si no es posible, se desenergiza o aísla la línea antes de montar.
| Tensión | Distancia mínima aprox. |
|---|---|
| Baja tensión (< 1 kV) | ≈ 1 m |
| Media tensión (1–60 kV) | ≈ 3 m |
| Alta tensión (> 60 kV) | ≈ 5 m o más (según norma) |
Riesgos asociados
- Caída de objetos: rodapié, redes y delimitar la zona inferior.
- Caída de personas: barandas y arnés en montaje.
- Colapso: base, arriostramiento, amarre y carga correctos.
- Atrapamiento/golpes durante montaje y desarme.
- El viento crece con la altura y la superficie; con viento fuerte se suspende el trabajo.
- Tras tormenta o sismo, el andamio se reinspecciona antes de reanudar.
- Se respetan distancias mínimas a líneas eléctricas según la tensión, o se desenergiza.
- Los riesgos clave: caída de objetos y personas, colapso y atrapamiento.
El viento es el enemigo silencioso del andamio: empuja más cuanto más alto y más malla tiene. Si dudas, baja: ninguna tarea vale una estructura volcada por el viento.
Persona competente, permisos y desmontaje
Detrás de un andamio seguro hay roles definidos, un permiso que autoriza y una secuencia de desmontaje tan cuidadosa como el montaje. Aquí se cierra el ciclo.
Roles y persona competente
Permiso de trabajo (PETAR)
El trabajo en altura sobre andamios suele requerir un permiso escrito de trabajo de alto riesgo (PETAR): verifica las condiciones, el EPP, la inspección del andamio y autoriza la tarea por un tiempo y lugar definidos.

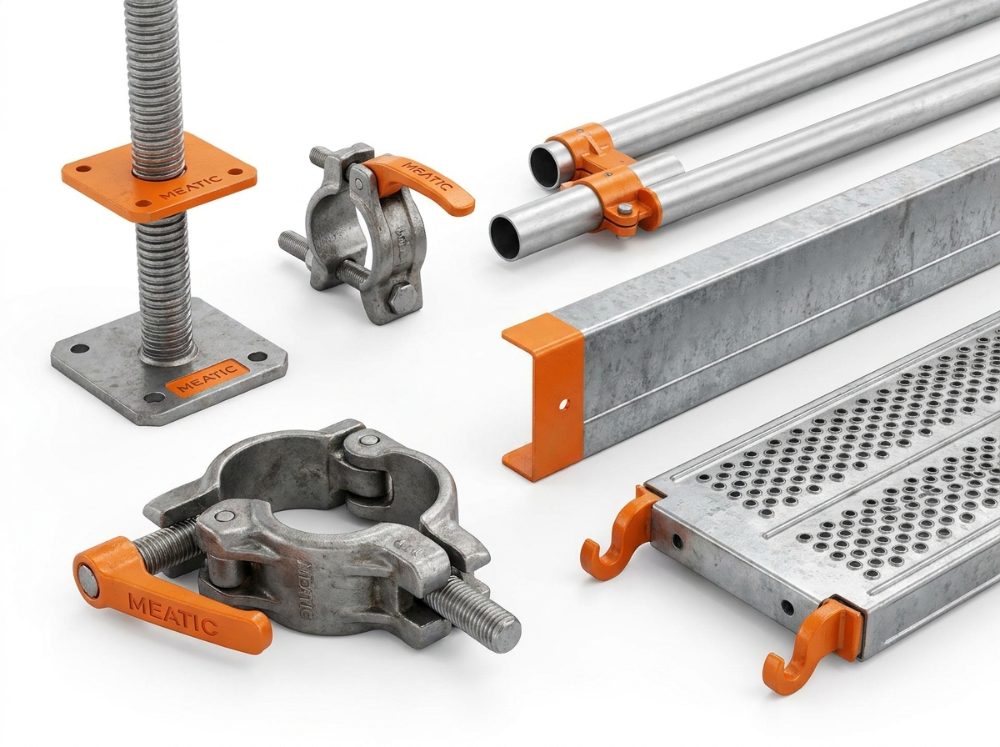

Desmontaje seguro
- Se desmonta en orden inverso al montaje, de arriba hacia abajo.
- Mantener protección (colectiva o arnés) en todo momento.
- No arrojar componentes al vacío: bajarlos de forma controlada.
- Delimitar y señalizar la zona inferior; nadie debajo.
- Inspeccionar y almacenar los componentes para el próximo uso.
Diseño → montaje por personal competente → inspección y tarjeta verde → uso dentro de la carga → reinspección tras eventos → desmontaje ordenado. Saltarse cualquier eslabón es donde aparece el accidente.
- La persona competente diseña, supervisa, inspecciona y autoriza el uso del andamio.
- El trabajo suele requerir un permiso de trabajo de alto riesgo (PETAR).
- El desmontaje se hace en orden inverso, de arriba abajo, sin arrojar piezas.
- El ciclo completo va del diseño al desmontaje; cada eslabón importa.
Una obra necesita un andamio de 12 m con acopio de material. ¿Qué exige a nivel de ingeniería antes de usarlo?
Un andamio seguro tiene dueño: la persona competente. Si nadie firmó el diseño, la inspección y la tarjeta, ese andamio no tiene quién responda por tu vida. Exige el ciclo completo.
¿Subes o no subes al andamio?
Lee cada situación y decide la acción técnica correcta. Comprueba si sabes evaluar la seguridad de un andamio.
Checklist de inspección de andamio
Imprímela y úsala antes de autorizar (tarjeta verde) o subir a un andamio.
Antes de usar el andamio
0/9 ImprimirToca cada ítem para marcarlo.
- Base firme, nivelada, con durmiente y placas/husillos.
- Verticalidad (plomada) y arriostramiento con diagonales.
- Amarres a la estructura según altura.
- Plataforma completa, tablones sanos y asegurados.
- Baranda superior, intermedia y rodapié.
- Acceso por escalera interna y señalización.
- Componentes sin corrosión, fisuras ni deformación.
- Carga prevista dentro de la clase del andamio.
- Tarjeta verde vigente con fecha y responsable.
Glosario técnico
Términos del curso, reunidos para consulta rápida.
- Andamio
- Estructura temporal de soporte para trabajo en altura.
- Montante
- Elemento vertical que recibe y transmite la carga.
- Durmiente (solera)
- Tablón bajo la base que reparte la carga al suelo.
- Husillo / base regulable
- Pie ajustable para nivelar el andamio.
- Arriostramiento
- Diagonales que dan estabilidad lateral.
- Amarre / anclaje
- Sujeción del andamio a la estructura del edificio.
- Rodapié
- Borde bajo que evita la caída de objetos.
- Clase de carga
- Categoría (1–6, EN 12811) de carga admisible del andamio.
- Relación de esbeltez
- Proporción altura/base que limita la estabilidad.
- Scafftag
- Sistema de tarjeta verde/roja que indica si el andamio es apto.
- Persona competente
- Capacitada para diseñar, inspeccionar y autorizar el andamio.
- PETAR
- Permiso escrito de trabajo de alto riesgo.
¿Terminaste de estudiar?
Cuando te sientas preparado, rinde el examen en línea. Al aprobarlo podrás solicitar tu certificado emitido por MEATIC S.A.C., con código y QR de verificación (digital S/ 39 · impreso S/ 90).
Realizar examen MEATIC S.A.C. · “Ingeniería que cambia el mundo”
